Замена правого шарнира защёлки дисплея MacBook Pro 15" Core Duo модель A1150

Используйте пальцы, чтобы отвести обе защёлки батареи от батареи, и поднимите батарею из компьютера.

Удалите три одинаковых винта с крестообразным шлицем из отсека памяти.

Обязательно отметьте, откуда сняты каждые винты. Это поможет при повторной сборке.

Поднимите крышку отсека памяти достаточно, чтобы за неё ухватиться, и сдвиньте её к себе, оттягивая от корпуса.

Удалите два винта с крестообразным шлицем в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два 10 мм винта T6 Torx по обеим сторонам от гнезда оперативной памяти.

Четыре 14.5 мм винта с крестообразным шлицем вдоль шарнира.

Удалите четыре винта с крестообразным шлицем со стороны портов компьютера.

Поверните компьютер на 90 градусов и удалите два винта с крестообразным шлицем с задней стороны корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта с крестообразным шлицем с боковой стороны корпуса.

Не срывайте верхнюю крышку резко. Крышка соединена с логической платой ленточным кабелем.

Поднимите заднюю часть крышки и продвигайте пальцы вдоль боков, освобождая крышку по ходу. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть. Этот этап может быть довольно сложным. Над приводом DVD находятся 4 защёлки, расположенные на глубине, которые вытягиваются вертикально.

Обратите внимание, что две маленькие язычки в передней левой части верхней крышки могут согнуться при снятии крышки. При установке возможно потребуется вернуть их в положение, чтобы они встали в пазы нижней части корпуса.

Отключите ленточный кабель тачпада и клавиатуры от логической платы, при необходимости сняв ленту.

Снимите верхнюю крышку.

Отключите два антенных кабеля, подключенных к карте Airport Extreme.

Белый антенный кабель подключается к левой стороне карты Airport Extreme.

Выведите антенные кабели Airport из их канала в левом динамике.

Отключите кабели iSight, инвертора и левого вентилятора от логической платы, аккуратно потянув в направлении каждого кабеля.

Отключите кабель передачи данных дисплея от логической платы.

Удалите серебристый винт T6 Torx, фиксирующий петлю заземления на кабеле передачи данных дисплея к корпусу.

Поддерживайте дисплей одной рукой, снимая следующие 3 винта:

Два серебристых винта T6 Torx 9.5 мм с резьбой только на части стержня на внутренней стороне шарниров дисплея.

Один серебристый винт T6 Torx 9.5 мм с резьбой по всей длине стержня на внешней стороне левого шарнира.

Возьмитесь за сборку дисплея с обеих сторон и поднимите её вверх и наружу из компьютера.

Удалите два винта с крестообразным шлицем 5 мм из нижних левого и правого углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно лицевой части дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Удерживая лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продолжайте работать вдоль левого края дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте плоский конец лопатки перпендикулярно лицевой части дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Удерживая лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продолжайте работать вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полоской, прикреплённой к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в направлении задней рамки, чтобы отделить её от передней рамки.

При необходимости увеличьте зазор между нижним краем задней рамки и крышкой муфты, пока оба компонента полностью не разделятся.

Поднимите заднюю рамку за её нижний край и отведите её от сборки дисплея, чтобы отделить верхний край.

Снимите заднюю рамку дисплея с сборки дисплея.

Инвертор дисплея — это очень тонкая и хрупкая печатная плата, которая легко ломается. Будьте осторожны при обращении.

Осторожно поднимите плату инвертора из крышки муфты.

Отключите подсветку ЖК от инвертора, оттянув её разъём от платы инвертора.

Следите, чтобы не создавать натяжения петли заземления кабеля инвертора — это очень тонкий и хрупкий провод.

Отключите кабель инвертора, оттянув его разъём от гнезда на инверторе.

Удалите куски желтой каптоновой ленты с нижнего левого угла дисплея.

Отклейте три зелёные заземляющие полоски антенны от медной ленты вдоль нижнего края ЖК.

Клей, соединяющий эти полоски с дисплеем, очень прочный. Режущий инструмент поможет отделить клей при отклеивании полосок.

Удалите кусок ленты, фиксирующий кабель камеры к ЖК.

Снимите куски ленты, закрывающие разъёмы кабеля данных дисплея и кабеля камеры.

Осторожно отклейте кабель камеры от вспененной ленты вдоль верхнего края ЖК.

Аккуратно оттяните кабель камеры от его гнезда на плате камеры.

Оттяните разъём кабеля данных дисплея от его гнезда на ЖК.

Тяните оба кабеля параллельно поверхности логической платы.

Если у вас машина с Core Duo, смотрите изображение 1 и удалите три винта с крестообразным шлицем, соединяющие узел муфты с нижним краем передней рамки дисплея рядом с кабелем данных дисплея.

Если у вас машина Core 2 Duo Model A1211, смотрите изображение 2 и удалите два винта с крестообразным шлицем, соединяющие узел муфты с нижним краем передней рамки дисплея рядом с кабелем данных дисплея.

Удалите маленький винт с крестообразным шлицем, расположенный за кабелем данных дисплея.

Сдвиньте маленький прямоугольный стальной кронштейн в сторону от правой петли муфты, чтобы снять его.

Если у вас Core 2 Duo Model A1211, стального кронштейна нет. Просто снимите винт и продолжайте к следующему шагу.

Удалите три винта с крестообразным шлицем, прикрепляющие узел муфты к нижнему краю передней рамки дисплея.

Петля заземления кабеля инвертора — очень тонкий и хрупкий провод. Работайте аккуратно.

Оттолкните открытый край крышки муфты от левой петли муфты, чтобы отщелкнуть её с защёлок, соединяющих обе части.

При необходимости повторите этот процесс для правой стороны узла муфты.

Снимите узел муфты с передней рамки дисплея.

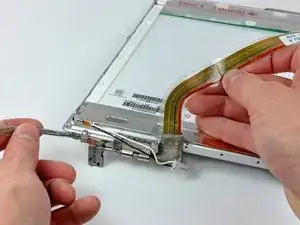

Проведите кабель данных дисплея вокруг правой петли муфты и извлеките его из передней рамки.

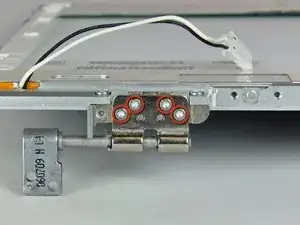

Удалите четыре винта Torx T6, фиксирующие правую петлю муфты к передней рамке дисплея.

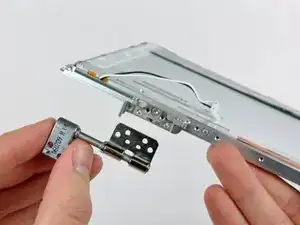

Снимите правую петлю муфты с передней рамки дисплея.
