Замена кабеля верхней панели MacBook Pro 15" Core Duo модель A1150

Используйте пальцы, чтобы отвести обе защёлки фиксатора батареи от батареи, затем извлеките батарею из компьютера.

Снимите три одинаковых винта с крестовой шлицем с крышки отсека оперативной памяти.

Обязательно запишите, откуда были извлечены каждое из наборов винтов. Это поможет при повторной сборке.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте её на себя, отводя от корпуса.

Снимите два винта с крестовой шлицем в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два 10 мм винта Torx T6 по обе стороны от слота оперативной памяти.

Четыре 14,5 мм винта с крестовой шлицем вдоль шарнира.

Снимите четыре винта с крестовой шлицем на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта с крестовой шлицем с задней стороны компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта с крестовой шлицем с боковой стороны компьютера.

Не дергайте верхнюю панель резко. Панель соединена с платой логики ленточным кабелем.

Поднимите заднюю часть панели и проведите пальцами вдоль боков, освобождая панель по мере продвижения. После освобождения боков может понадобиться покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели. Этот этап может быть довольно сложным. Над оптическим приводом находятся 4 защёлки, утопленные назад, которые вынимаются вертикально.

Обратите внимание, что две маленькие язычки на левой передней части верхней панели могут согнуться при её снятии. При повторной установке возможно потребуется выпрямить их, чтобы они вошли в направляющие нижней панели.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удаляя ленту.

Снимите верхнюю панель.

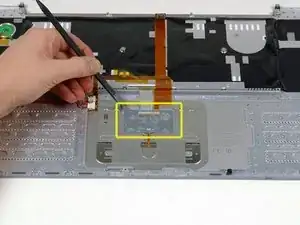

С помощью лопатки подденьте полупрозрачный пластиковый кожух, покрывающий разъём клавиатуры.

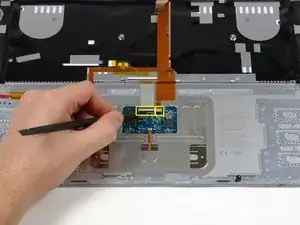

Используйте наконечник лопатки, чтобы отжать вверх чёрные пластиковые флажки, фиксирующие ленточные кабели клавиатуры и подсветки клавиатуры.

Вытащите оранжевый ленточный кабель подсветки клавиатуры из его разъёма.

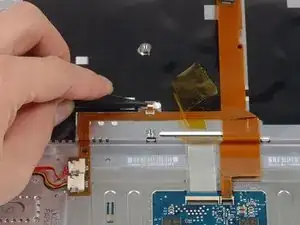

Отклейте оранжевую ленту, закрывающую разъём подсветки клавиатуры.

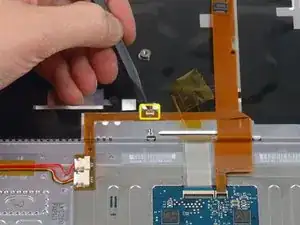

Используйте наконечник лопатки, чтобы отжать вверх коричневый пластиковый флажок, фиксирующий ленточный кабель подсветки клавиатуры.

С помощью лопатки или пальца выдвиньте ленточный кабель подсветки клавиатуры из его разъёма.

Отключите кабель кнопки питания и кабель датчика сна.

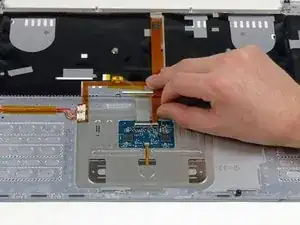

Аккуратно отслоите оранжевый ленточный кабель, при необходимости удаляя ленту.
