Замена платы ввода-вывода MacBook Air 13" Early 2017

Перед началом выключите MacBook. Закройте дисплей и положите его на мягкую поверхность верхней стороной вниз.

Используйте отвёртку P5 Pentalobe, чтобы открутить десять винтов, крепящих нижнюю крышку, следующих длин:

Два винта 9 мм

Восемь винтов 2.6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите её в сторону.

Чтобы убедиться, что всё обесточено и устройство не включится во время работы, рекомендуется отключить аккумулятор.

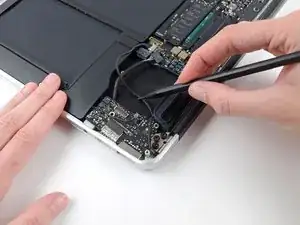

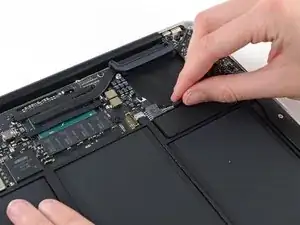

Возьмитесь за прозрачную пластиковую вкладку, прикреплённую к разъёму аккумулятора, и потяните её параллельно плате в направлении переднего края Air.

Не тяните разъём вверх при отключении, чтобы не повредить гнездо разъёма.

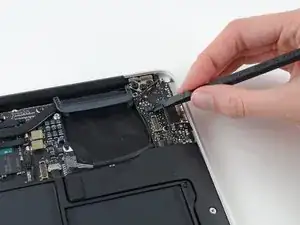

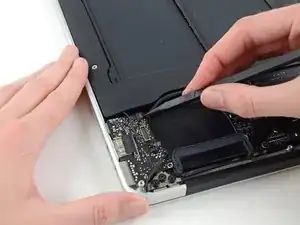

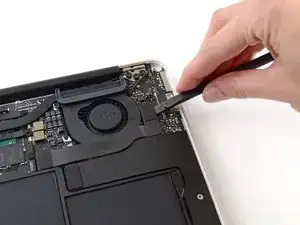

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля платы ввода-вывода из его гнезда на плате ввода-вывода.

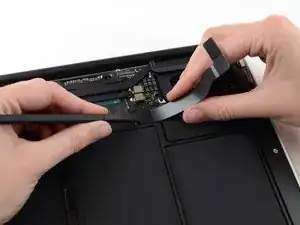

Осторожно отделите кабель платы ввода-вывода от клея, прикрепляющего его к верхней части вентилятора.

При сборке убедитесь, что этот кабель установлен в правильной ориентации. Он встанет и в обратном положении, но ноутбук не загрузится.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отключении.

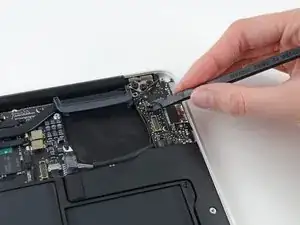

При аккуратном подтягивании кабеля платы ввода-вывода вверх рядом с его подключением к логической плате используйте плоский конец лопатки, чтобы поочерёдно поддевать стороны разъёма и помогать «вытягивать» его из гнезда.

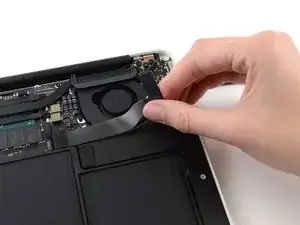

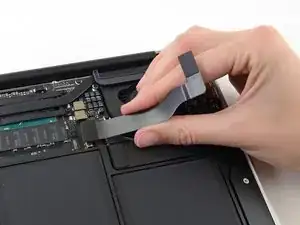

Снимите кабель платы ввода-вывода.

Используйте кончик лопатки, чтобы осторожно откинуть фиксирующую крышку ZIF-разъёма кабеля вентилятора.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую крышку, а не само гнездо.

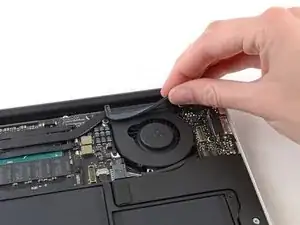

Снимите резиновую прокладку с клея на верхней части вентилятора.

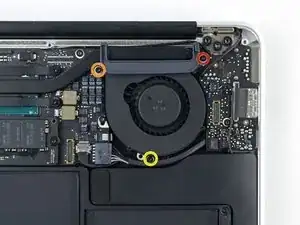

Удалите следующие три винта, крепящие вентилятор к верхней крышке:

Один винт T5 Torx 5.2 мм

Один винт T5 Torx 3.3 мм

Один винт T5 Torx 4.4 мм с короткой головкой

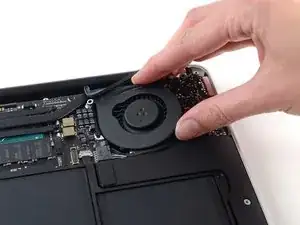

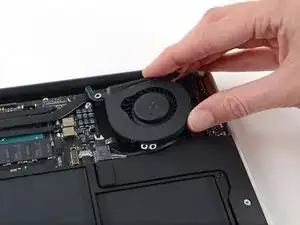

Поднимите вентилятор со стороны платы ввода-вывода и вытащите его из верхней крышки.

Снятие вентилятора также отключит ленту вентилятора. Будьте осторожны, чтобы не зацепить её.

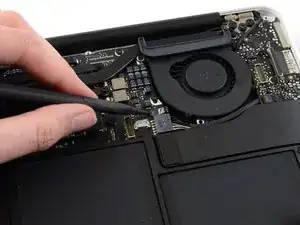

Отключите плату ввода-вывода, оттянув её кабель питания от гнезда на логической плате.

Тяните кабель параллельно лицевой стороне логической платы в направлении правого края Air.

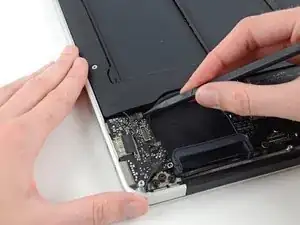

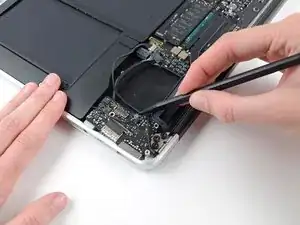

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля левого динамика и вынуть его из гнезда на плате ввода-вывода.

Подденьте снизу, под проводами.

Используйте кончик лопатки, чтобы осторожно откинуть фиксирующую крышку ZIF-разъёма кабеля микрофона.

Убедитесь, что вы откидываете фиксирующую крышку, а не само гнездо.

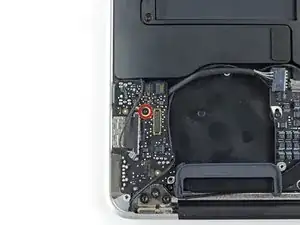

Удалите один винт T5 Torx 4.1 мм, крепящий плату ввода-вывода к верхней крышке.

Аккуратно выведите кабель камеры из выемки на плате ввода-вывода и отодвиньте его в сторону кончиком лопатки.

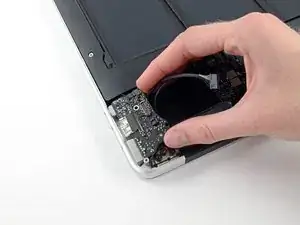

Поднимите плату ввода-вывода со стороны логической платы и выньте её из верхней крышки.

Снятие платы ввода-вывода также отключит шлейф микрофона. Будьте осторожны, чтобы не зацепить его.
