Замена логической платы MacBook Air 13" Early 2017

Перед началом работы выключите MacBook. Закройте дисплей и положите устройство крышкой вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы вынуть десять винтов, крепящих нижнюю крышку, следующих размеров:

Два винта по 9 мм

Восемь винтов по 2,6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку с Air.

Снимите нижнюю крышку и отложите её в сторону.

Чтобы убедиться, что всё обесточено и ничего не включится во время работы, рекомендуется отключить аккумулятор.

Возьмитесь за прозрачную пластиковую тягу, прикреплённую к разъёму аккумулятора, и потяните её параллельно плате в направлении переднего края Air.

Не поднимайте разъём вверх при отсоединении, иначе вы рискуете повредить гнездо разъёма.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля платы ввода-вывода из его гнезда на плате ввода-вывода.

Осторожно отлейте кабель платы ввода-вывода от клея, фиксирующего его на верхней части вентилятора.

При сборке убедитесь, что этот кабель установлен в правильной ориентации. Вставленный в обратном направлении он будет казаться установленным, но ноутбук не загрузится.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отсоединении.

Пока осторожно тянете кабель платы ввода-вывода вверх вблизи места его подключения к логической плате, используйте плоский конец лопатки, чтобы поочерёдно приподнимать стороны разъёма, помогая «вывести» его из гнезда.

Снимите кабель платы ввода-вывода.

Используйте наконечник лопатки, чтобы аккуратно перевернуть удерживающую защёлку в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы приподнимаете именно шарнирную удерживающую защёлку, а не сам разъём.

Снимите резиновую прокладку с клея на верхней части вентилятора.

Выньте следующие три винта, крепящие вентилятор к верхней части корпуса:

Один винт T5 Torx длиной 5,2 мм

Один винт T5 Torx длиной 3,3 мм

Один винт T5 Torx длиной 4,4 мм с короткой головкой

Поднимите вентилятор со стороны платы ввода-вывода и выведите его из верхней части корпуса.

Снятие вентилятора также отключит ленточный кабель вентилятора. Следите, чтобы не зацепить его.

Отключите плату ввода-вывода, потянув её кабель питания от гнезда на логической плате.

Тяните кабель параллельно лицевой поверхности логической платы в направлении правого края Air.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля левого динамика и вынуть его из гнезда на плате ввода-вывода.

Подденьте снизу, под проводами.

Используйте наконечник лопатки, чтобы аккуратно перевернуть удерживающую защёлку в ZIF-разъёме ленточного кабеля микрофона.

Убедитесь, что вы переворачиваете удерживающую защёлку, а не сам разъём.

Удалите один винт T5 Torx длиной 4,1 мм, фиксирующий плату ввода-вывода к верхней части корпуса.

Осторожно выведите кабель камеры из выемки на плате ввода-вывода и отодвиньте его в сторону наконечником лопатки.

Поднимите плату ввода-вывода со стороны логической платы и выведите её из верхней части корпуса.

Снятие платы ввода-вывода также отключит ленточный кабель микрофона. Следите, чтобы не зацепить его.

Выньте следующие пять винтов, крепящих аккумулятор к верхней части корпуса:

Три винта T5 Torx длиной 6,9 мм

Два винта T5 Torx длиной 3,0 мм

При обращении с аккумулятором избегайте сжатия или касания четырёх открытых ячеек литий-полимерной батареи.

Поднимите аккумулятор за край, ближайший к плате логики, и извлеките его из верхнего корпуса.

Ваша новая батарея может поставляться с пластиковой плёнкой, слабо приклеенной к верхней поверхности. Снимите эту плёнку при установке батареи. Однако если плёнка приклеена и её трудно удалить, оставьте плёнку на месте.

Если вы устанавливаете новую батарею, её следует откалибровать после установки:

Зарядите её до 100%, затем продолжайте зарядку как минимум ещё 2 часа. Затем отсоедините зарядное устройство и используйте ноутбук до разряда батареи. Когда появится предупреждение о низком уровне заряда, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите как минимум 5 часов, затем без прерываний зарядите ноутбук до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, может потребоваться сбросить SMC вашего MacBook.

Возьмитесь за пластиковую ленту, закреплённую в замке кабеля данных дисплея, и поверните её в сторону верхней части корпуса компьютера.

Оттяните разъём кабеля данных дисплея прямо от его гнезда.

Убедитесь, что вы тянете разъём параллельно плате логики, не поднимайте его прямо вверх из гнезда.

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенных кабелей и отвести их от гнёзд на плате AirPort/Bluetooth.

Отключите разъём кабеля камеры кончиком лопатки.

Сначала нажмите на одну сторону разъёма, затем на другую, чтобы осторожно "пройти" его из гнезда.

Оттяните кабель камеры параллельно поверхности платы ввода/вывода в направлении переднего края Air, чтобы отключить его от гнезда.

Не тяните этот кабель вверх при отключении — его гнездо может отломаться от платы логики.

Используйте кончик лопатки или ноготь, чтобы перевернуть фиксирующую защёлку на ZIF‑гнезде ленточного кабеля трекпада вверх.

Убедитесь, что вы поднимаете именно шарнирную крышку защёлки, не само гнездо.

Вытащите ленточный кабель трекпада прямо из гнезда в направлении переднего края Air.

При сборке убедитесь, что этот кабель полностью вставлен в разъём. В противном случае клавиатура, трекпад или батарея могут работать неправильно.

Используйте кончик лопатки, чтобы перевернуть фиксирующую крышку на ZIF‑гнезде ленточного кабеля подсветки клавиатуры вверх.

Убедитесь, что вы поднимаете именно шарнирную крышку защёлки, не само гнездо.

С помощью лопатки осторожно извлеките ленточный кабель подсветки клавиатуры из гнезда.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля правого динамика и отвести его из гнезда на плате логики.

Рекомендуется поддевать снизу, под кабелями.

Удалите шесть винтов T5 Torx длиной 6,3 мм, которые крепят плату логики к верхнему корпусу.

В некоторых моделях эти винты могут быть длиной 4,1 мм и также T5 Torx.

Удалите два внутренних винта T8 Torx длиной 4,9 мм, которыми крепятся держатель антенного кабеля и левый шарнир сцепления к верхнему корпусу.

Сдвиньте держатель антенного кабеля немного в сторону и удалите винт T5 Torx длиной 3 мм, который фиксирует конец радиатора к верхнему корпусу.

Просуньте плоский конец лопатки под правый динамик от конца, ближайшего к шарниру, к переднему краю Air, чтобы ослабить клей.

Извлеките правый динамик из верхнего корпуса.

Осторожно извлеките узел платы логики из верхнего корпуса, следя за тем, чтобы кабели не зацепились.

При сборке:

Держите свободные кабели вне зоны платы, чтобы они не оказались под ней.

Убедитесь, что антенные кабели вставлены в соответствующие вырезы, как показано на втором рисунке.

Удалите один винт T5 Torx длиной 2,85 мм, который фиксирует SSD к плате логики.

Чтобы не повредить гнездо, не поднимайте сильно конец SSD.

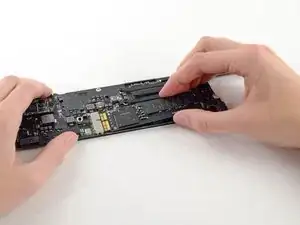

Выньте накопитель прямо из гнезда и удалите его с платы логики.

При повторной установке SSD убедитесь, что он правильно вставлен, прежде чем возвращать фиксирующий винт.

Удалите один винт T5 Torx длиной 2,9 мм, который крепит плату AirPort/Bluetooth к плате логики.

Чтобы не повредить разъем, не поднимайте слишком сильно край платы AirPort/Bluetooth.

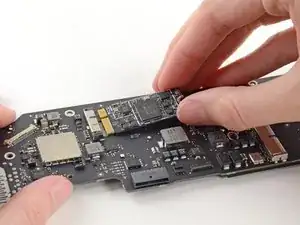

Слегка приподнимите свободный край платы AirPort/Bluetooth и выведите её из разъема на логической плате.

Снимите плату AirPort/Bluetooth с логической платы.

Удалите четыре винта T5 Torx длиной 2,5 мм, крепящие радиатор к логической плате.

Если радиатор кажется приклеенным к логической плате после удаления всех четырех винтов, используйте лопатку, чтобы аккуратно отделить радиатор от кристаллов CPU и GPU.

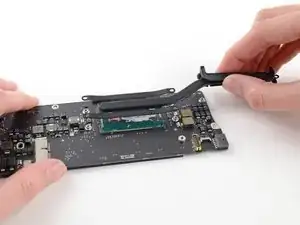

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть инструкция, которая упростит процесс.

При сборке убедитесь, что резиновая прокладка радиатора установлена правильно. Выступ на прокладке должен войти в отверстие, прорезанное в логической плате рядом с ребрами радиатора.

Хвостовая часть прокладки должна войти в вырез радиатора, она не должна оказаться под язычком радиатора, который будет опираться на логическую плату.

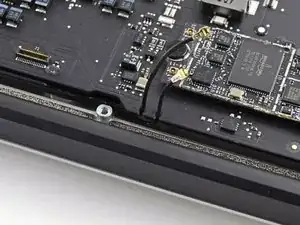

Убедитесь, что антенные кабели вставлены в соответствующие выемки на логической плате, как показано на последней фотографии.
