Замена оптического привода PowerBook G4 Aluminum 12" 867 MHz

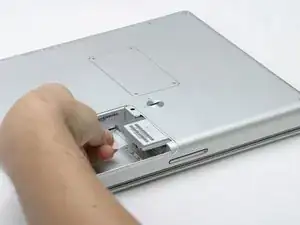

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов вправо.

Выньте батарею из компьютера.

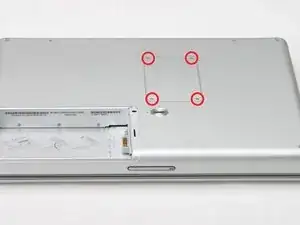

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека.

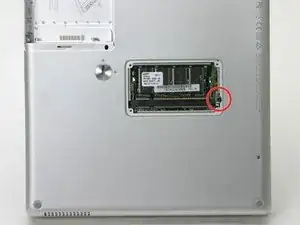

Удалите длинный чёрный винт Phillips рядом с картой памяти.

Снимите маленькую электромагнитную (EMI) защёлку под чёрным винтом.

Опустите дверцу на правой стороне отсека батареи.

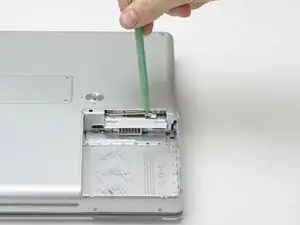

С помощью лопатки отключите антенну Airport от карты.

Возьмитесь за пластиковую вкладку и полностью извлеките карту.

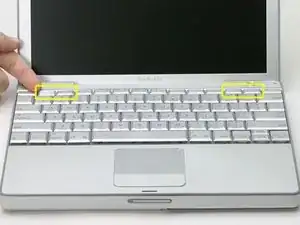

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугающе — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух небольших отверстий в пластиковой ножничной механике.

При установке клавиш на место поместите клавишу прямо над посадочным местом и нажмите вниз, пока клавиша не зафиксируется щелчком.

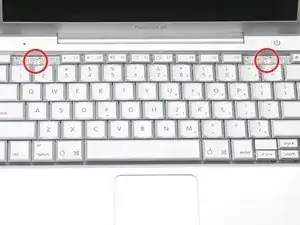

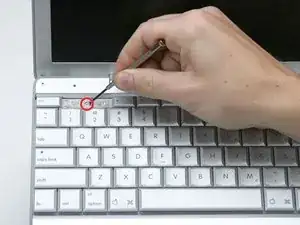

С помощью ногтя или небольшой плоской отвёртки оторвите серые наклейки, покрывающие каждый из винтов.

Удалите два коротких винта Phillips.

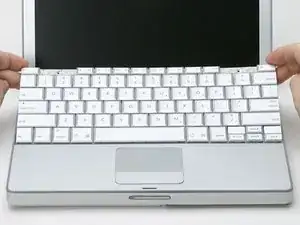

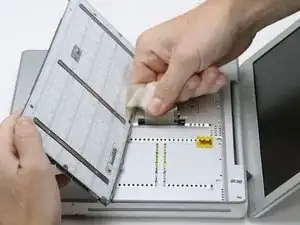

Поднимите клавиатуру за клавиши «esc» и «eject» и аккуратно поднимайте, пока клавиатура не станет вертикальной.

Возьмитесь за ленту разъёма клавиатуры близко к соединителю и отсоедините её от плат логики.

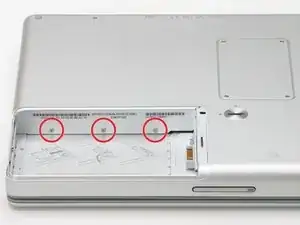

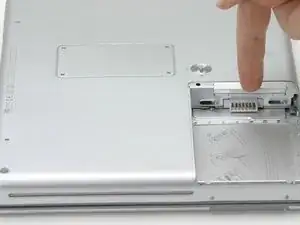

Снимите три маленьких винта Phillips внутри отсека батареи.

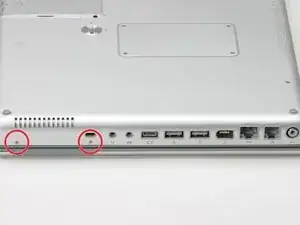

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта средней длины Phillips с корпуса.

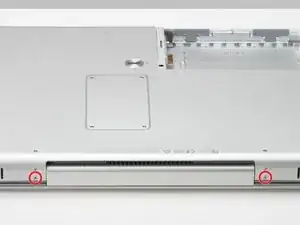

Снова поверните компьютер на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

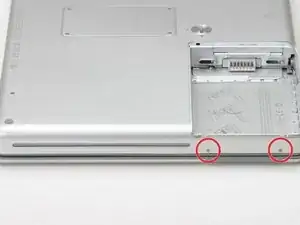

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта Phillips на внешней стенке отсека батареи.

Помните, что эти два винта длиннее и имеют втулки.

Переверните компьютер и откройте его.

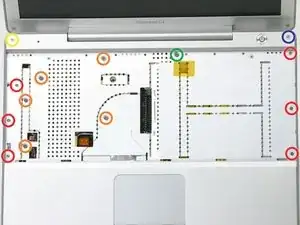

Удалите следующие 14 винтов:

Шесть винтов Phillips 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов Phillips 4,5 мм на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхнего корпуса (для удобства используйте Torx T6).

Один винт Phillips 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхнего корпуса (также можно использовать Torx T6).

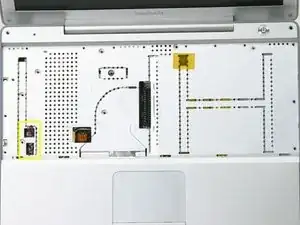

Отклейте два куска фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на плате логики. Прямое тянущее усилие за кабель приведёт либо к отделению кабеля от его разъёма, либо к вырыву гнезда с платы.

Осторожно отсоедините кабели микрофона и питания от платы логики. С помощью ногтей или стоматологической лопатки аккуратно подденьте разъёмы из их гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

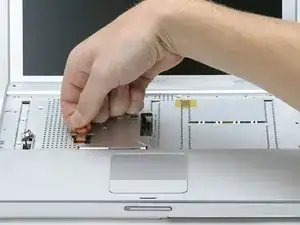

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель трекпада.

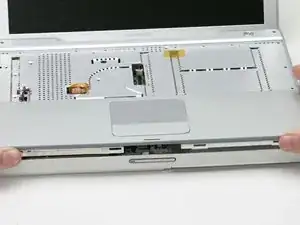

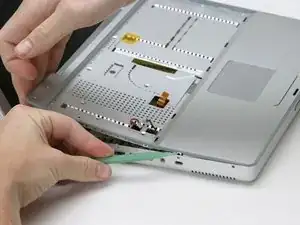

Начиная с одного из верхних углов у экрана, обходите рамку, отделяя верхний корпус от нижнего корпуса.

Снимите верхний корпус с компьютера.

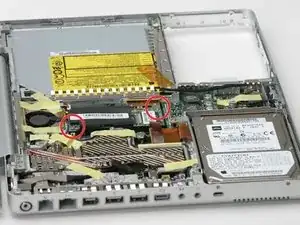

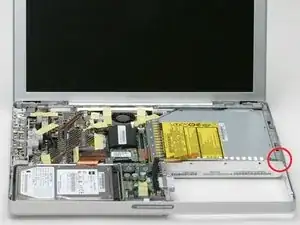

Снимите один винт Phillips с платы герконового выключателя на правой стороне компьютера.

Освободите кабель, соединяющий плату герконового выключателя с платой DC-to-DC.

Отключите кабель герконового выключателя от платы DC-to-DC.

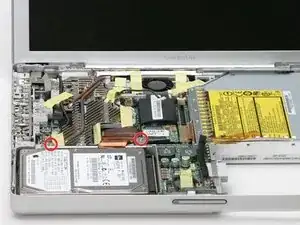

Снимите два винта Phillips с кронштейна жёсткого диска.

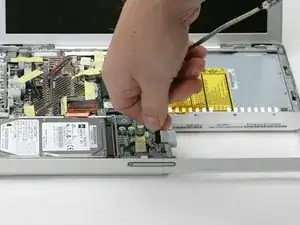

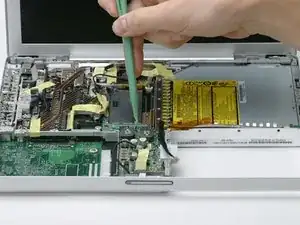

С помощью оранжевой пластиковой петли отсоедините кабель жёсткого диска от платы логики.

Используйте оранжевый кабель, чтобы приподнять жесткий диск, затем извлеките его вместе с держателем жесткого диска из компьютера.

Снимите два винта Phillips в углах модема.

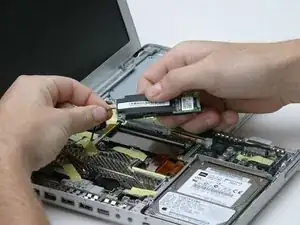

Подденьте модем со стороны трекпада.

Отсоедините кабель модема от модема.

Снимите один винт Phillips, фиксирующий кабель инвертора.

Отсоедините кабель Bluetooth и уложите его в сторону.

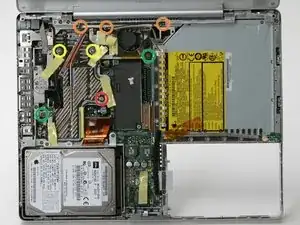

Отлепляя желтую ленту по мере необходимости, снимите следующие 8 винтов:

Один винт Phillips 4.5 мм с правой стороны радиатора.

Три винта Phillips 6 мм рядом с дисплеем.

Два больших винта Phillips 7.5 мм с пружинами (не забудьте снять пружины). Если пружины не поддаются, круглогубцы помогут их извлечь.

Два винта 13 мм с левой стороны радиатора и с правой стороны вентилятора.

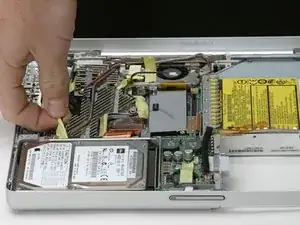

Снимите желтую ленту, чтобы освободить кабель с левой стороны радиатора.

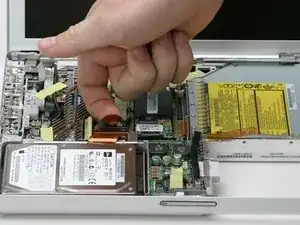

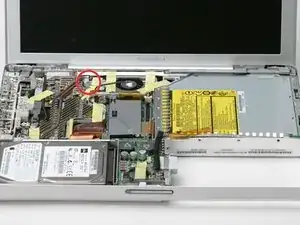

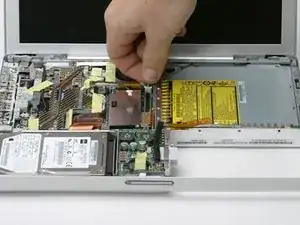

Отсоедините кабель вентилятора от логической платы.

Снимите оранжевую ленту со стороны трекпада, чтобы освободить кабель вентилятора.

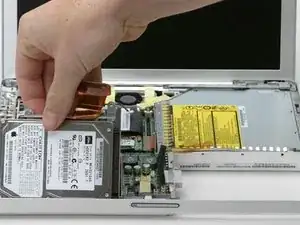

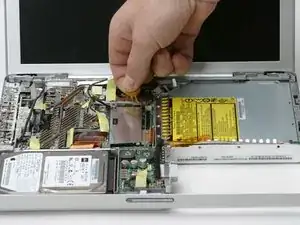

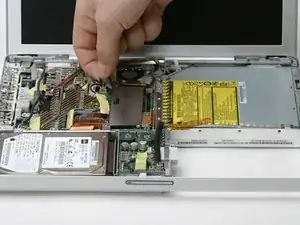

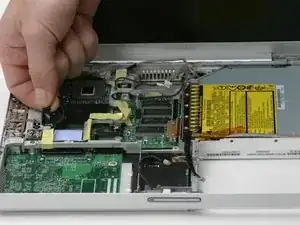

Схватите радиатор рядом с медным проводником и выньте его из компьютера, освобождая от ленты и кабелей по мере необходимости.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть инструкция по термопасте, которая облегчает замену термопасты.

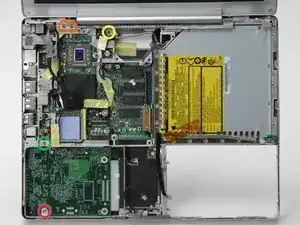

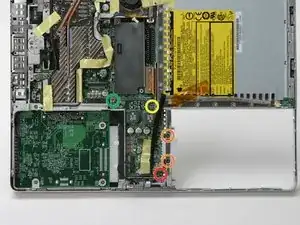

Снимите следующие пять винтов:

Один винт Phillips 3 мм рядом с защелкой экрана (учтите большой магнит на защелке экрана).

Два винта Phillips 3.5 мм, прикрепляющие EMI-пластины к металлической рамке.

Один винт Phillips 10 мм рядом с оптическим приводом.

Один стоечный винт длиной 14 мм и диаметром 4 мм в верхнем левом углу. Вы можете снять этот стоечный винт с помощью 4 мм гаечного ключа или круглогубцев.

Поднимите EMI-пластины над разъемом батареи от металлической рамки.

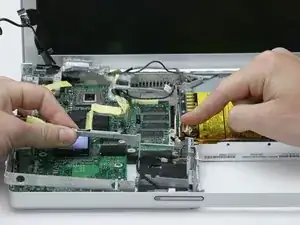

Поднимите конец платы DC-to-DC, ближайший к дисплею, и извлеките плату из компьютера.

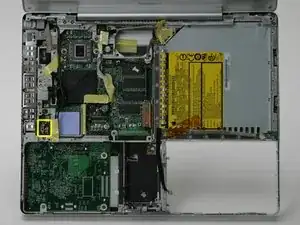

Отсоедините разноцветный разъем в верхнем правом углу логической платы.

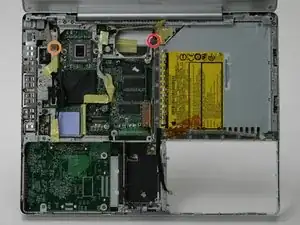

Снимите следующие 2 винта:

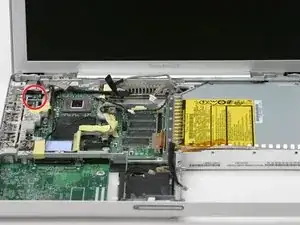

Один винт Phillips, скрытый под кабелем справа от области вентилятора.

Один винт Phillips, прижимающий кабель данных дисплея с левой стороны компьютера.

Отсоедините два разъема с левой стороны компьютера рядом с портами.

Используйте черную пластиковую петлю, чтобы отсоединить кабель данных дисплея от логической платы.

Уложите кабель данных дисплея, отлепив желтую ленту у платы RJ-11.

Снимите один винт Phillips с платы RJ-11.

Поднимите плату RJ-11 с левой стороны и снимите винт Phillips с металлической рамки.

Снимите два винта Phillips, фиксирующие EMI-пластины к портам.

Снимите EMI-пластины.

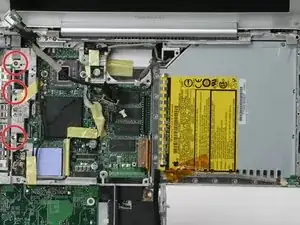

Снимите следующие 5 винтов:

Один винт Phillips 4.5 мм в нижнем левом углу логической платы.

Два винта Phillips 6 мм слева от петли дисплея.

Один винт Phillips 10 мм в верхнем левом углу от области вентилятора.

Один винт Phillips 13 мм справа от разъема для наушников на металлической рамке.

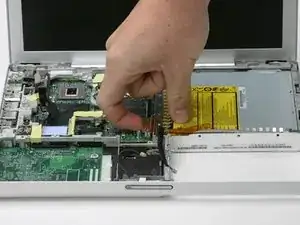

Отсоедините оранжевый кабель оптического привода от логической платы.

Выньте металлическую рамку из компьютера. Следите за тем, чтобы оранжевый кабель оптического привода не зацепился за рамку, и убедитесь, что вы не забыли отключить другие разъемы.

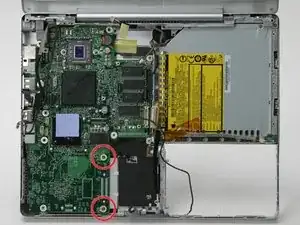

Снимите два винта Phillips с нижней правой части логической платы.

Не поднимайте логическую плату, не отключив разъем DC-In, расположенный под логической платой.

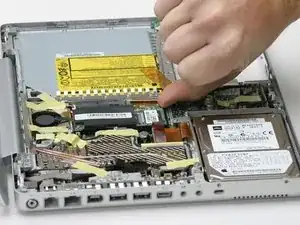

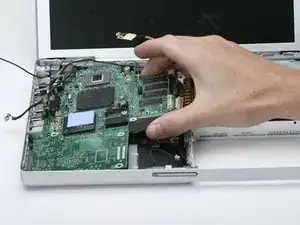

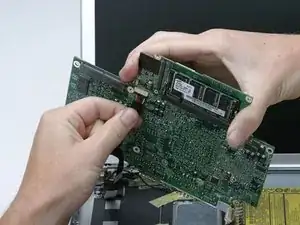

Приподнимите логическую плату частично со стороны оптического привода.

Отсоедините разъем DC-In от нижней стороны логической платы.

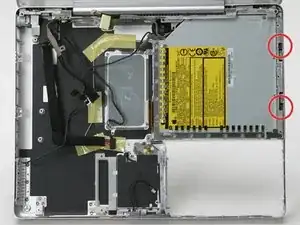

Снимите два винта Phillips из верхнего правого угла компьютера.

Снимите освободившуюся небольшую металлическую скобу.

Снимите два утопленных винта Phillips с правой стороны оптического привода.

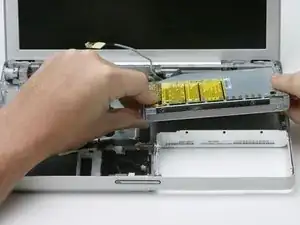

Поднимите оптический привод за его передний левый угол и выньте его из компьютера.

Если у вас в оптическом приводе застрял CD или любой другой предмет, у нас есть руководство по ремонту оптического привода.
