Замена модуля дисплея MacBook Air 11" середина 2012 г.

Используйте это руководство, чтобы заменить треснувший или разбитый дисплей.

Шаг 1

Выключите компьютер и закройте крышку. Положите его верхней частью вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 точками

Восемь 2,5 мм винтов Pentalobe с 5 точками

Специальная отвертка для выкручивания винтов Pentalobe с 5 точками доступна здесь.

Шаг 2

Просуньте пальцы между дисплеем и нижней частью корпуса и потяните вверх, чтобы отщелкнуть нижнюю крышку Air.

Шаг 3

На этом шаге отключите батарею, чтобы избежать короткого замыкания компонентов во время ремонта.

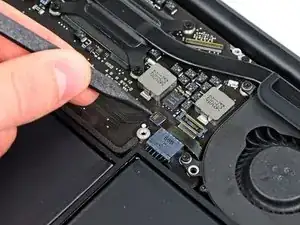

Используйте плоский конец лопатки, чтобы приподнять обе короткие стороны разъёма батареи вверх и отключить его от гнезда на плате.

Слегка отогните кабель батареи от платы, чтобы разъём случайно не коснулся гнезда.

Шаг 4

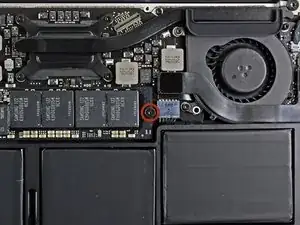

Удалите один 2,9 мм винт T5 Torx, фиксирующий SSD к плате.

Шаг 5

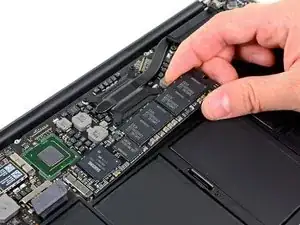

Используйте лопатку, чтобы приподнять свободный край SSD настолько, чтобы захватить его другой рукой.

Не поднимайте край SSD чрезмерно.

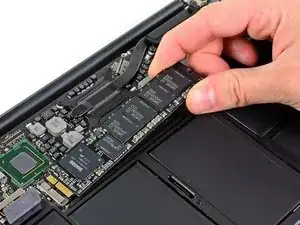

Тяните накопитель прямо из гнезда и извлеките его с платы.

При установке SSD убедитесь, что он правильно вставлен, прежде чем возвращать фиксирующий винт.

Шаг 6

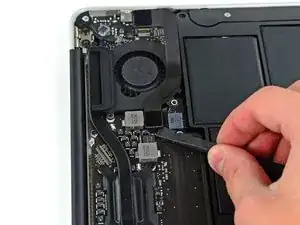

Используйте плоский конец лопатки, чтобы приподнять кабель платы I/O из его гнезда на плате I/O.

Шаг 7

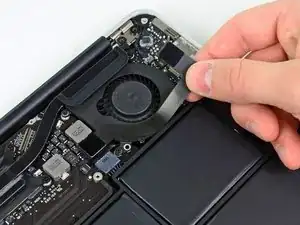

Отклейте кабель платы I/O от клея, удерживающего его на вентиляторе.

Шаг 8

Используйте плоский конец лопатки, чтобы приподнять разъём платы I/O и вынуть его из гнезда на логической плате

При отключении поднимайте разъём строго вверх. Гнездо глубоко в логической плате, и отгибание в стороны может повредить плату.

Снимите кабель платы I/O.

Шаг 9

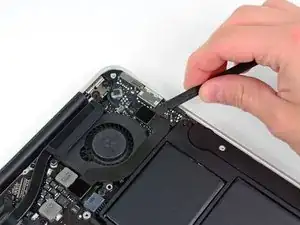

Используйте наконечник лопатки, чтобы аккуратно перевернуть фиксирующий язычок в ZIF-гнезде кабеля вентилятора.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, а не само гнездо.

Шаг 10

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два 5,2 мм винта T5 Torx

Один 3,6 мм винт T5 Torx

Шаг 11

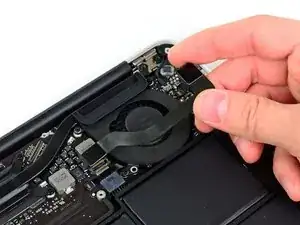

Поднимите вентилятор из верхней части корпуса и аккуратно вытяните ленту кабеля вентилятора из гнезда при его извлечении из Air.

Шаг 12

Удалите следующие пять винтов, крепящих батарею к верхней части корпуса:

Два 5,2 мм винта T5 Torx

Один 6 мм винт T5 Torx

Два 2,6 мм винта T5 Torx

Шаг 13

Не прикасайтесь и не сжимайте шесть литий-полимерных ячеек при обращении с батареей.

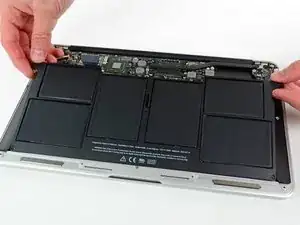

Поднимите батарею за край, ближайший к логической плате, и извлеките её из верхней части корпуса.

Шаг 14

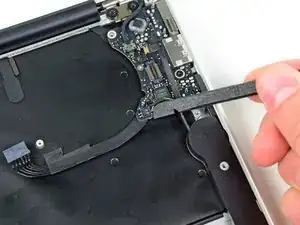

Используйте плоский конец лопатки, чтобы освободить клейкую петлю, закрепляющую кабель питания платы I/O на верхней части корпуса.

Отключите плату I/O, оттянув кабель питания от его гнезда на логической плате.

Тяните кабель параллельно плоскости логической платы в направлении переднего края Air.

Шаг 15

Используйте наконечник лопатки, чтобы перевернуть фиксирующий язычок в ZIF-гнезде ленты подсветки клавиатуры.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, а не само гнездо.

Выньте ленту подсветки клавиатуры из её гнезда.

Шаг 16

Используйте наконечник лопатки или ноготь, чтобы перевернуть фиксирующий язычок в ZIF-гнезде ленты трекпада.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, а не само гнездо.

Выньте ленту трекпада прямо из гнезда в направлении переднего края Air.

Шаг 17

Используйте наконечник лопатки, чтобы вывести кабель правого динамика из прорези в логической плате.

Шаг 18

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля правого динамика и вынуть его из гнезда на логической плате.

Подденьте снизу, под кабелями.

Шаг 19

Осторожно подденьте наконечником лопатки чёрный пластиковый язычок, приклеенный к защёлке кабеля передачи данных дисплея, чтобы язычок отщёлкнулся вверх и от гнезда.

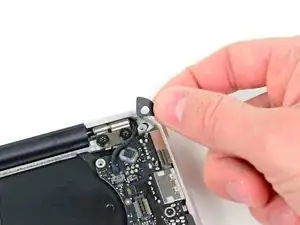

Удалите небольшую резиновую прокладку из угла верхней части корпуса рядом с кабелем передачи данных дисплея.

Шаг 20

Держа защёлку в отведённом от гнезда положении, аккуратно вытяните кабель передачи данных дисплея из его разъёма.

Не тяните кабель передачи данных дисплея вверх при его отключении, так как разъём может отломаться от логической платы.

Шаг 21

Используйте плоский конец лопатки, чтобы поддеть и отщёлкнуть оба разъёма антенных кабелей с гнёзд на плате AirPort/Bluetooth.

Шаг 22

Аккуратно выведите антенные кабели из выреза в логической плате.

Шаг 23

Снимите три винта T5 Torx длиной 3,6 мм, крепящие логическую плату к верхней крышке.

Шаг 24

Осторожно приподнимите узел логической платы из верхней крышки, следя за хрупким радиатором и кабелями, которые могут застрять.

Шаг 25

Снимите небольшую резиновую прокладку с угла верхней крышки, ближайшего к плате ввода/вывода.

Шаг 26

Используйте наконечник лопатки, чтобы аккуратно отогнуть фиксатора клапана в ZIF-разъёме кабеля микрофона.

Убедитесь, что вы поддеваете фиксирующий клапан, а не сам разъём.

Вытяните ленточный кабель микрофона прямо из его разъёма.

Шаг 27

Выведите кабель левого динамика из выемки в плате ввода/вывода.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика и вынуть его из гнезда на плате ввода/вывода.

Поддёвывайте снизу, под проводами.

Шаг 28

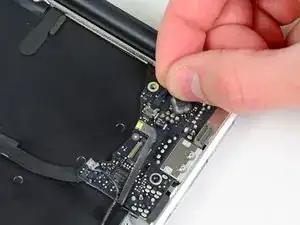

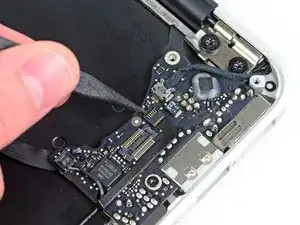

Потяните кабель камеры параллельно лицевой поверхности платы ввода/вывода в сторону заднего края корпуса Air, чтобы отключить его от разъёма.

Не поднимайте этот кабель вверх при отключении, так как его разъём может отломаться от логической платы.

Шаг 29

Снимите единственный винт T5 Torx длиной 3,6 мм, крепящий плату ввода/вывода к верхней крышке.

Шаг 30

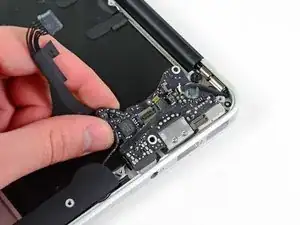

Осторожно приподнимите плату ввода/вывода за край, ближайший к логической плате, и извлеките её из верхней крышки.

Шаг 31

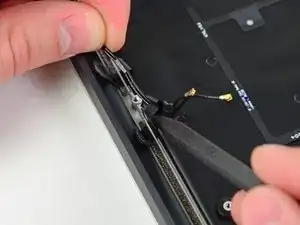

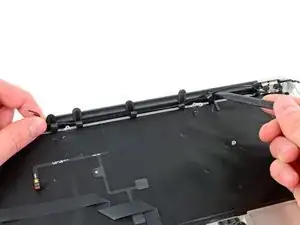

Отделите шесть кабельных петель, фиксирующих антенные кабели к верхней крышке.

Аккуратно слегка вытяните кабельные петли из канавки в верхней крышке по одной.

Используйте лопатку, чтобы раскрыть пластиковые петли при выводе антенных кабелей через них.

Повторите это для всех фиксирующих петель.

Шаг 32

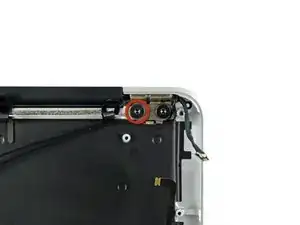

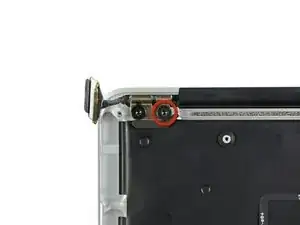

Снимите внутренний винт T8 Torx длиной 4,9 мм, крепящий каждый шарнир дисплея к верхней крышке (всего два винта).

Шаг 33

Откройте дисплей до перпендикулярного положения относительно верхней крышки и положите его на стол, как показано.

Держа Air устойчиво, снимите оставшийся винт T8 Torx длиной 4,9 мм с нижнего кронштейна дисплея.

Шаг 34

Перед снятием последнего винта дисплея обязательно удерживайте дисплей и верхнюю крышку другой рукой. Невыполнение этого может привести к падению компонентов на стол и дорогостоящему повреждению.

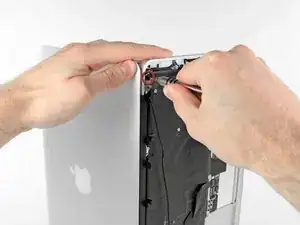

Снимите последний винт T8 Torx длиной 4,9 мм, крепящий дисплей к верхней крышке.

Шаг 35

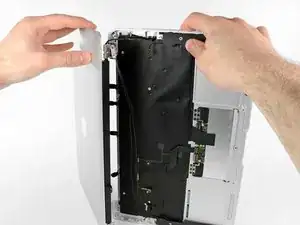

Сдвиньте верхнюю крышку слегка в сторону дисплейного блока, затем поверните её от передней части дисплейного блока.

После того как оба шарнира дисплея освободятся от верхней крышки, снимите дисплей и отложите его в сторону.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
