iMac Intel 27" EMC 2429 Замена вентилятора оптического привода

Прикрепите прочную присоску возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели (как показано на втором снимке).

Легко прижимая присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке (как показано на третьем снимке).

Если присоски отказываются держаться, попробуйте очистить как стеклянную панель, так и присоску мягкой безворсовой тканью, слегка увлажнённой. (Увлажните дистиллированной водой, а при необходимости — смесью дистиллированной воды и белого уксуса в равных пропорциях для лучшего эффекта.)

Не переносите стекло с помощью присосок, потому что если одна из них отклеится, Вы можете уронить экран и разбить его.

Оригинальная коробка iMac отлично подходит для хранения стеклянной панели. В противном случае подойдёт мягкая горизонтальная поверхность, например полотенце на столе.

Аккуратно приподнимите стеклянную панель перпендикулярно поверхности ЖК-экрана, чтобы освободить стальные направляющие штифты, прикреплённые по нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и осторожно отложите её в сторону.

Не переносите стеклянную панель с помощью присосок — если одна из них потеряет сцепление, панель может упасть и разбиться.

После того как вы безопасно положили стеклянную панель, обязательно отпустите присоски, так как со временем сила всасывания может привести к трещинам в стекле.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана, так как любая пыль или отпечатки пальцев, попавшие внутрь, будут крайне заметны при включении устройства.

Снимите восемь винтов Torx T10, фиксирующих ЖК-панель в корпусе.

Будьте осторожны, не касайтесь дисплея, так как жир с пальцев может оставить трудноудаляемые следы.

При необходимости отогните экранирующие прокладки (EMI), расположенные около верхнего центрального края сборки дисплея.

Аккуратно положите iMac лицевой стороной вниз на ровную поверхность.

Из-за плотных зазоров вам придётся использовать тонкий крючковый инструмент, чтобы приподнять дисплей из корпуса. Как видно на первом изображении, мы сделали его из согнутой скрепки. Пара изогнутых пинцетов также может хорошо подойти.

Используйте тонкий крючковый инструмент, чтобы приподнять одну сторону верхнего края дисплея за его стальную внешнюю рамку.

После того как приподнимете верхний край дисплея с одной стороны, удерживайте его над корпусом, пока с помощью крючка не приподнимете другую сторону.

Поднимите и удерживайте дисплей достаточно высоко, чтобы получить доступ к кабелям.

Не поднимайте верхний край дисплея из корпуса слишком высоко, так как несколько коротких ленточных кабелей всё ещё соединяют две части.

Отключите кабель вертикальной синхронизации в верхнем левом углу экрана. Используйте тонкий инструмент, чтобы нажать на боковые защёлки разъёма и аккуратно «пройти» разъёмом из гнезда.

В этом шаге ваши руки будут близко к открытой задней части блока питания. Чтобы избежать удара током от больших конденсаторов на плате, НЕ прикасайтесь к задней части блока питания.

Отключите кабель драйвера светодиодной подсветки, нажав на защёлку и сдвинув его в сторону нижней части дисплея.

Потяните чёрную защёлку прямо вверх, чтобы отсоединить фиксатор на ZIF-разъёме кабеля данных дисплея.

Не тяните слишком сильно, иначе повредите разъём и гнездо.

Продолжайте тянуть чёрную защёлку вверх в направлении верхней части устройства, чтобы отсоединить кабель данных дисплея.

Используйте наконечник инструментa, чтобы отключить кабель питания дисплея рядом с кабелем данных дисплея.

Осторожно потяните дисплей в сторону верхнего края iMac и выньте его из корпуса.

Положите дисплей лицевой стороной вниз на ровную, мягкую поверхность.

Если вы заменяете панель дисплея, вам потребуется перенести дополнительные компоненты со старой панели на новую. Сравните заднюю сторону старого дисплея с заменой. Обратите внимание на все кабели, датчики и кусочки поролона, которые отсутствуют на новом дисплее.

Если под проводом или кабелем находится клейкая лента, всегда сначала снимайте ленту. Не тяните кабель напрямую.

Если кабель приклеен к корпусу, используйте нагревательный iOpener или фен, чтобы размягчить клей сначала. Затем можно поддеть кабель лопаткой для вскрытия, чтобы ослабить его. Никогда не тяните за деликатные разъёмы.

Подденьте кусочки поролона открывающейся лопаткой, чтобы отделить их от дисплея, и аккуратно снимите. Возможно, потребуется двусторонний скотч для прикрепления их к новому дисплею.

Используйте плоский конец лопатки, чтобы вытащить кабель данных оптического привода из оптического привода.

Используйте наконечник лопатки, чтобы вынуть разъём термодатчика оптического привода из его гнезда.

Удалите четыре винта Torx T10, крепящих оптический привод к корпусу iMac.

Нижний левый винт имеет головку немного большего размера, чем остальные.

Небольшим приподнимите левый край оптического привода, затем сдвиньте его в сторону, чтобы освободить центрирующие штифты.

Будьте осторожны, чтобы не порвать кабель термодатчика при снятии оптического привода.

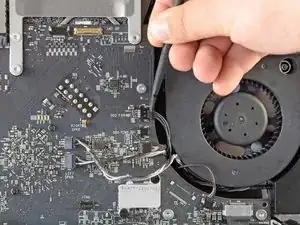

Используйте плоский конец лопатки, чтобы вытащить разъём вентилятора оптического привода из его гнезда.

Удалите винт Torx T10, закрепляющий вентилятор оптического привода на корпусе iMac.

Снимите вентилятор, потянув его прямо от корпуса iMac, следя за тем, чтобы его кабель не зацепился за другие кабели или компоненты.
