Замена дисковода Apple IIc

Удалите шесть винтов длиной 19 мм с помощью отвертки Phillips #2.

Освободите защёлку, нажав на неё пластиковой лопаткой.

Защёлка смещена относительно центра, но расположена по линии с серединой динамика под ней.

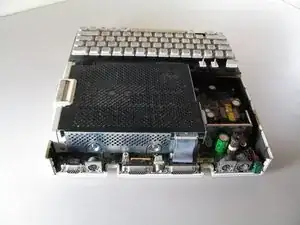

Сдвиньте корпус в сторону разъёмов на задней панели, затем захватите под защёлкой и потяните вверх, двигая корпус в направлении разъёмов, чтобы снять его.

Поднимите ручку строго вверх, чтобы снять её.

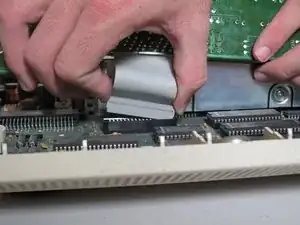

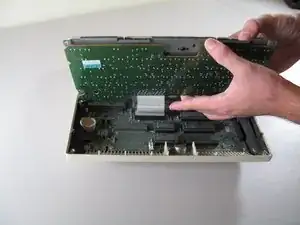

Наклоните клавиатуру вверх, отсоединяя ленточный разъём, потянув его строго вверх. Возможно, придётся слегка сдвинуть разъём в стороны, чтобы ослабить его.

Будьте осторожны, не прилагайте усилий при вытягивании ленты, чтобы не порвать её. Не пытайтесь вытащить ленту, потянув за клавиатуру, это может привести к разрыву.

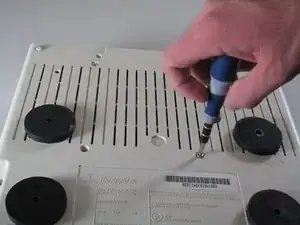

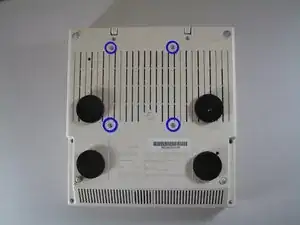

Осторожно переверните устройство, чтобы снять четыре центральных винта длиной 21,1 мм, удерживающих дисковод.

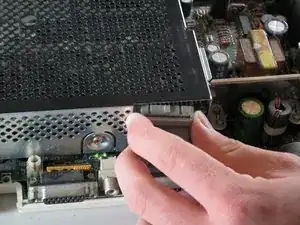

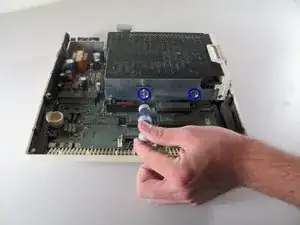

Осторожно отсоедините ленточный разъём от дисковода, вытянув его горизонтально.

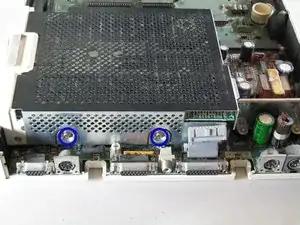

Отверните четыре винта длиной 8,5 мм, которые крепят каркас дисковода. Два винта находятся спереди и сзади каркаса.

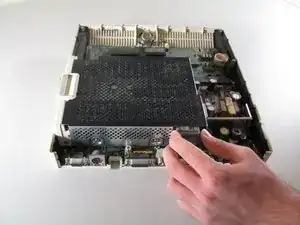

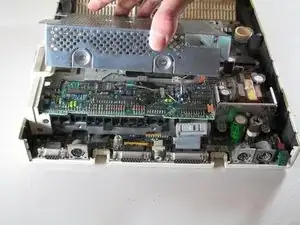

Осторожно поднимите каркас дисковода строго вверх, чтобы снять его.

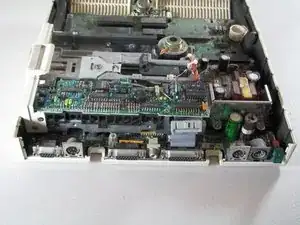

Поднимите дисковод строго вверх, чтобы снять его.
