Замена видеокарты iMac Intel 21,5" EMC 2428

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac лицевой стороной вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или посторонних частиц, они могут поцарапать стеклянную панель спереди iMac. Рекомендуем положить полотенце между iMac и рабочей поверхностью.

Ослабьте три винта с крестообразным шлицем, крепящие крышку доступа к нижней кромке iMac.

Все три винта останутся вмонтированными в крышку доступа.

Снимите крышку доступа.

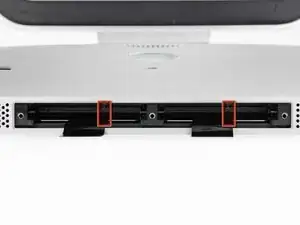

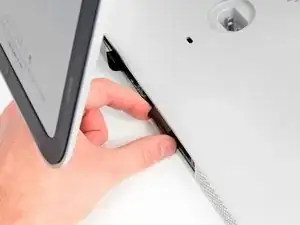

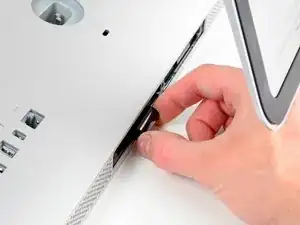

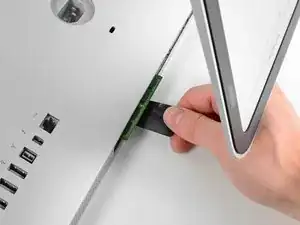

Осторожно выдвиньте черную пластиковую тягу для извлечения оперативной памяти из слота памяти.

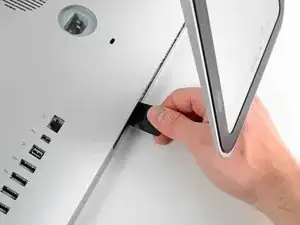

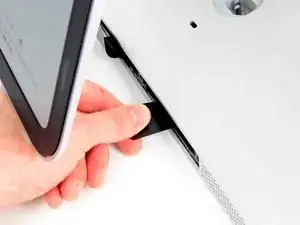

Оттяните черную пластиковую тягу от нижней кромки iMac, чтобы извлечь модуль(и) с этой стороны отсека для оперативной памяти.

Для этого может потребоваться небольшая сила.

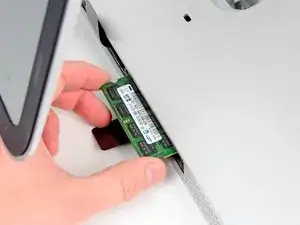

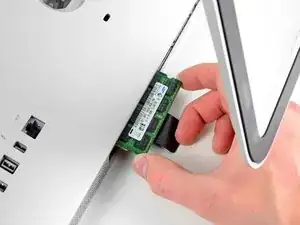

Выдвиньте старый(ие) модуль(и) оперативной памяти из их слотов в отсеке и отложите в сторону.

Повторите процедуру из предыдущих шагов, чтобы снять модуль(и) памяти с другой стороны отсека для оперативной памяти.

При установке новых модулей оперативной памяти важно правильно ориентировать их.

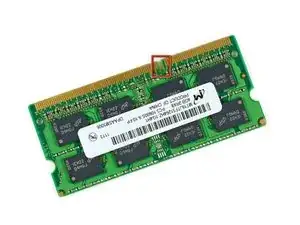

Убедитесь, что маленький вырез на каждом модуле памяти (показан на первой фотографии) совпадает с выступом в каждом слоте памяти (показан на второй фотографии).

В вашем iMac четыре слота для оперативной памяти. Убедитесь, что вы вставляете каждый модуль горизонтально. Это предотвратит застревание модулей между соседними слотами.

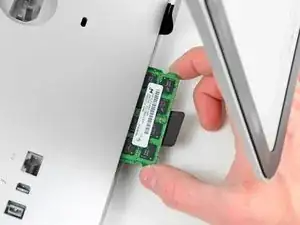

После правильной ориентации новых модулей оперативной памяти аккуратно вставьте их полностью в iMac и плотно прижмите большим пальцем, чтобы надежно зафиксировать их в разъемах.

Перед началом работы отключите iMac и положите его на мягкую поверхность, как показано.

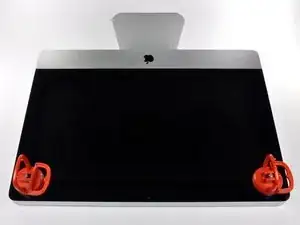

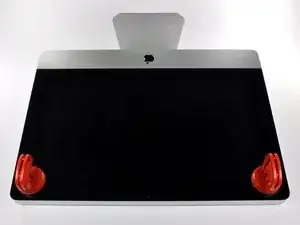

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаем, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна лицевой стороне стекла. Пока слегка удерживаете присоску на стекле, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

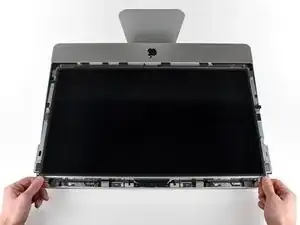

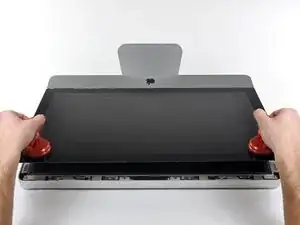

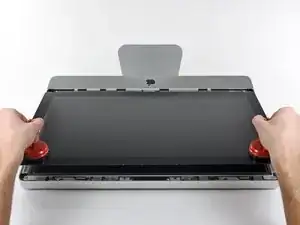

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-дисплея настолько, чтобы освободить стальные монтажные штифты, прикрепленные к обратной стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижней кромки iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-дисплея, поскольку пыль или отпечатки пальцев, оказавшиеся внутри, будут заметны при включении компьютера.

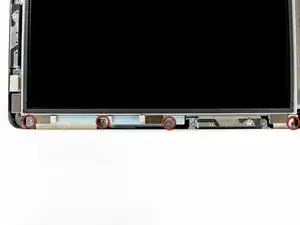

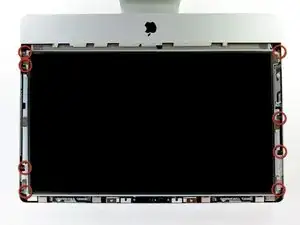

Снимите восемь винтов T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

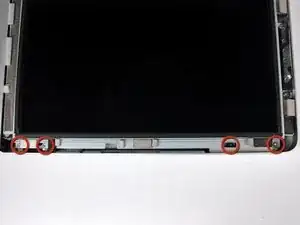

Последние две фотографии показывают детали каждой стороны дисплея.

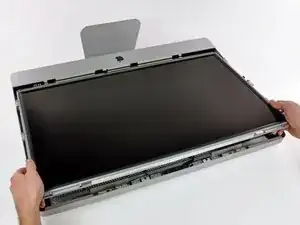

Слегка приподнимите верхнюю кромку дисплея, чтобы вынуть её из внешнего корпуса.

Не поднимайте слишком высоко. К плате логики прикреплено несколько кабелей. Скручивание или резкое тянущее движение дисплейного блока с подключенными кабелями повредит iMac.

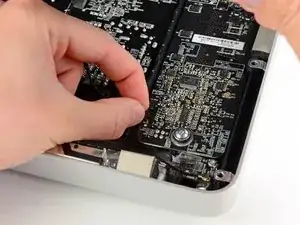

Выведите разъем кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав фиксатор и одновременно вытащив разъем из гнезда (в направлении нижней кромки iMac).

Возьмите пластиковую тягу, закреплённую на замке кабеля данных дисплея, и поверните её вверх.

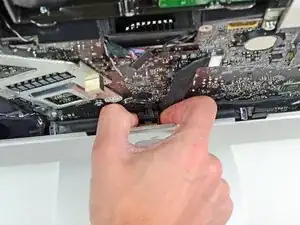

Вытащите кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой поверхности платы логики.

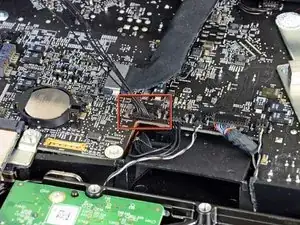

Отключите разъем кабеля температурного датчика LCD от его гнезда на плате логики.

Осторожно потяните дисплей в направлении верхней кромки iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не зацепились.

Далее ремонт будет удобнее, если вы развернёте компьютер так, чтобы основание было обращено к вам.

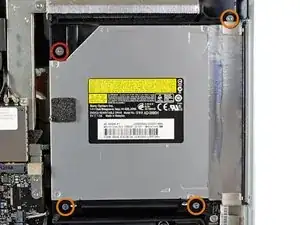

Снимите следующие четыре винта:

Один винт T10 длиной 9,3 мм с большой головкой

Три винта T10 длиной 9,3 мм с обычной головкой

Отсоедините разъем датчика температуры оптического привода, потянув его прямо вверх из гнезда на логической плате. Тяните параллельно плате.

Поднимите внутренний край оптического привода и проведите его разъем мимо рамки GPU, прикреплённой к логической плате.

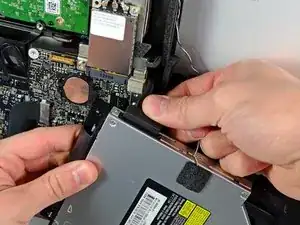

Осторожно отведите оптический привод от направляющих штырей на правой стороне внешнего корпуса, чтобы освободить место для отсоединения кабеля оптического привода.

Дайте оптическому приводу свиснуть вниз, пока вы выводите разъем датчика температуры оптического привода из-под радиатора GPU.

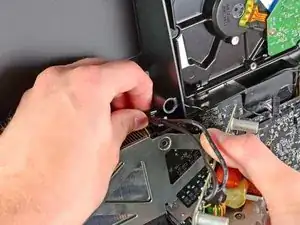

Отключите кабель оптического привода, потянув разъем от оптического привода.

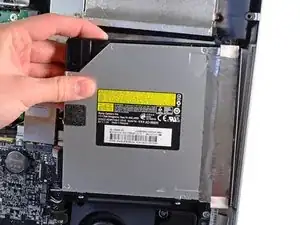

Снимите оптический привод с iMac.

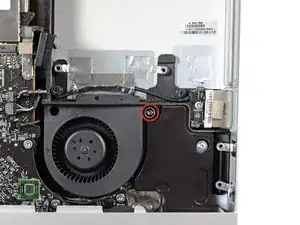

Снимите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.

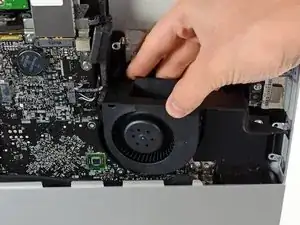

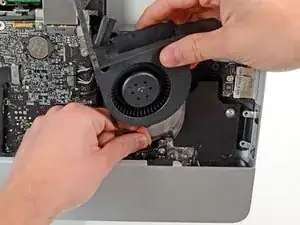

Снимите вентилятор оптического привода, сняв его с штырей, прикреплённых к внешнему корпусу.

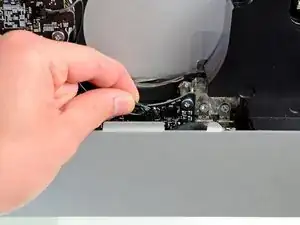

Оттяните разъем вентилятора оптического привода от его гнезда на логической плате.

Снимите вентилятор оптического привода с iMac.

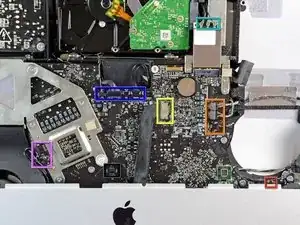

В последующих шагах вы отключите следующие кабели:

Плата SD

Левый/правый динамик и микрофон

Аудиопорт

Антенна Wi‑Fi

Датчик температуры справа, Bluetooth/датчик внешней освещённости/камера/датчик температуры слева и вентилятор жёсткого диска

Вентилятор процессора/датчик внешней температуры и кнопка питания

ИК‑датчик

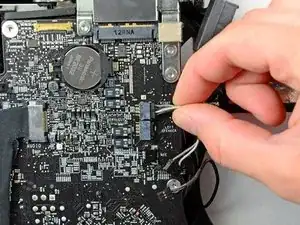

Вытяните кабель платы SD из её гнезда на логической плате.

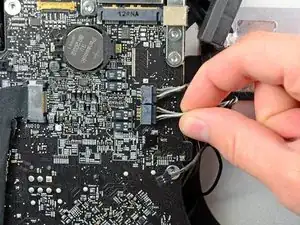

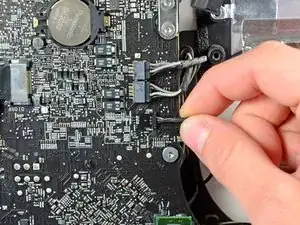

Отключите кабели микрофона, левого и правого динамиков, потянув их разъемы в сторону правой стороны iMac.

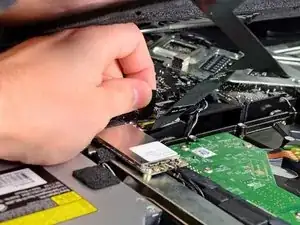

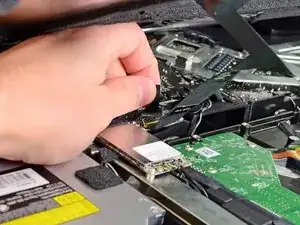

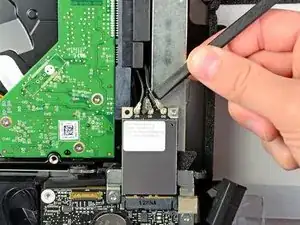

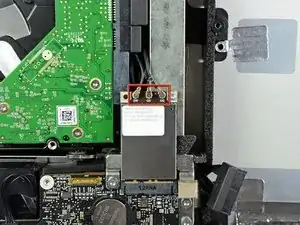

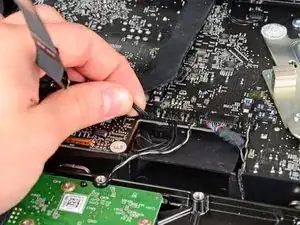

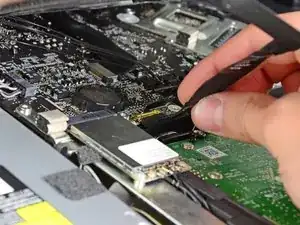

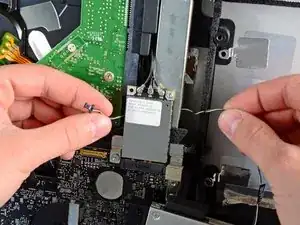

Используйте плоский конец лопатки, чтобы поддеть все три разъёма антенн AirPort и поднять их из гнёзд на плате AirPort.

При повторной установке подключите кабель без полос к гнезду, помеченному CH0, кабель с одной полосой к CH1 и кабель с двумя полосами к CH2.

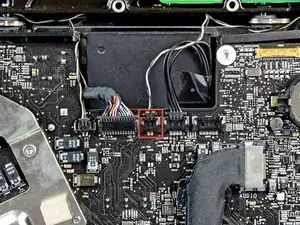

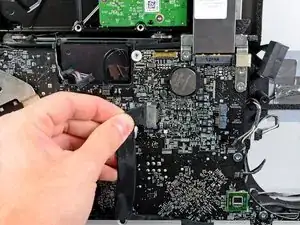

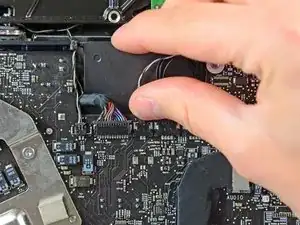

Потяните разъём вентилятора жёсткого диска в направлении верхнего края iMac, чтобы отключить его от гнезда на логической плате.

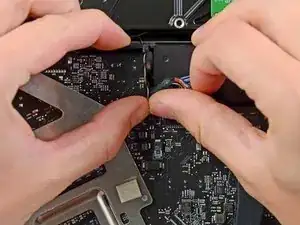

Используя большие пальцы с обеих сторон разъёма Bluetooth/датчика внешней освещённости/камеры/датчика температуры слева, сдвиньте его в сторону верхнего края iMac и выньте из гнезда на логической плате.

Используйте большие пальцы, чтобы сдвинуть разъём датчика температуры справа в направлении верхнего края iMac и вынуть его из гнезда.

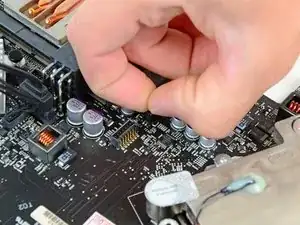

Потяните разъём вентилятора процессора/датчика внешней температуры в направлении нижнего левого края iMac и выньте его из гнезда на логической плате.

Потяните разъём кнопки питания в направлении нижнего левого угла iMac, чтобы отключить его от гнезда на логической плате.

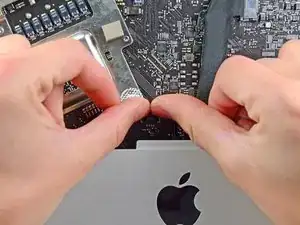

Используйте большие пальцы, чтобы сдвинуть разъём ИК‑датчика в направлении верхнего края iMac и вынуть его из гнезда на логической плате.

Поднимите плату ИК‑датчика из-за передней стороны внешнего корпуса.

Снимите ИК‑датчик и отложите в сторону.

Потяните разъём кабеля аудиопорта в сторону левой стороны iMac, чтобы отключить его от логической платы.

Не тяните кабель к себе (от передней стороны логической платы) при его отключении.

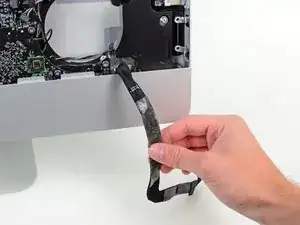

Отклейте кабель аудиопорта от передней стороны логической платы и дайте ему свиснуть вниз, как показано на второй картинке.

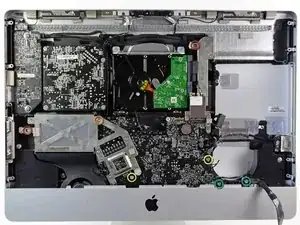

Удалите следующие семь винтов:

Два винта T10 Torx длиной 7 мм

Один винт T10 Torx длиной 30 мм

Два винта T10 Torx длиной 25 мм

Два винта T10 Torx длиной 21 мм

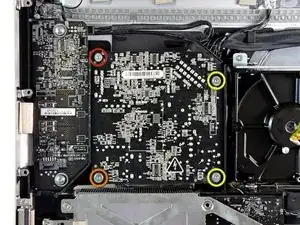

Удалите следующие четыре винта:

Один винт T10 крупной резьбы длиной 9,3 мм

Один винт T10 крупной резьбы длиной 25 мм

Два винта длиной 22 мм мелкой резьбы

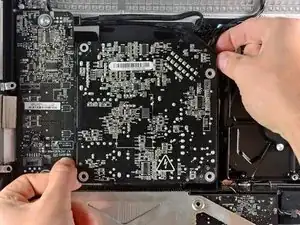

Оттяните верхний правый и нижний левый углы блока питания от задней части корпуса, чтобы освободить монтажные стойки, прикреплённые к углам блока питания.

Осторожно поднимите блок питания из внешнего корпуса и поверните его, чтобы открыть замок кабеля, как показано, учитывая, что кабели DC‑out и AC‑in всё ещё соединяют его с iMac.

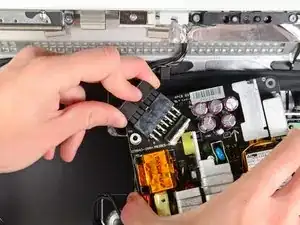

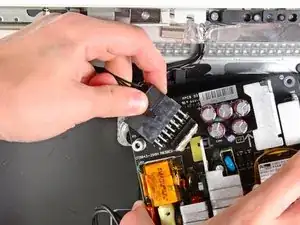

Отключите кабель DC‑out, нажав на фиксатор на разъёме, одновременно тянув разъём от гнезда на блоке питания.

Когда фиксатор освободит гнездо, потяните разъём DC‑in от блока питания.

Отключите кабель питания переменного тока, нажав на фиксатор и одновременно вытащив разъем из гнезда.

Извлеките блок питания из наружного корпуса.

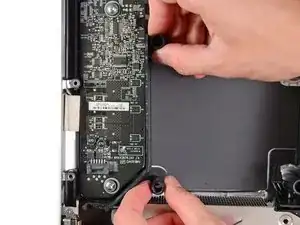

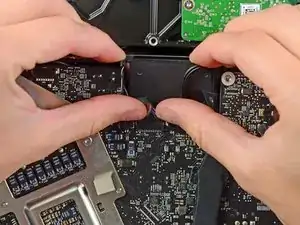

Снимите пластиковую перегородку, установленную непосредственно справа от платы светодиодного драйвера.

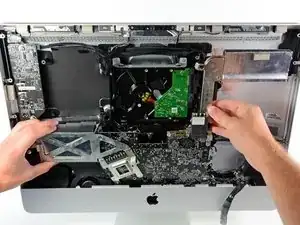

Немного оттяните плату логики от задней стенки наружного корпуса, затем приподнимите её вверх, чтобы освободить нижнюю переднюю часть корпуса.

Отключите кабель датчика температуры ЖК-дисплея, потянув его разъем вверх и вытащив из гнезда на плате логики.

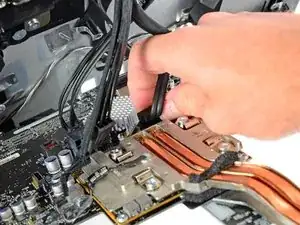

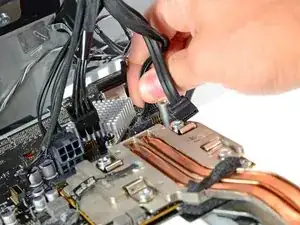

Нажмите на фиксатор и осторожно вытащите кабель постоянного тока из его гнезда на задней части платы логики.

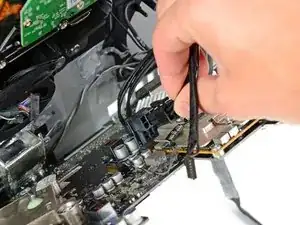

Чтобы не повредить гнездо на плате логики, аккуратно потяните кабель передачи данных SATA жёсткого диска прямо и вытащите его из гнезда на плате.

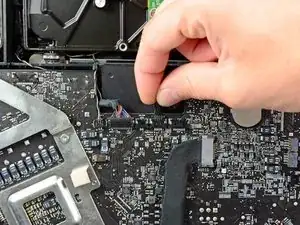

Вытяните разъем кабеля питания жёсткого диска из его гнезда на плате логики.

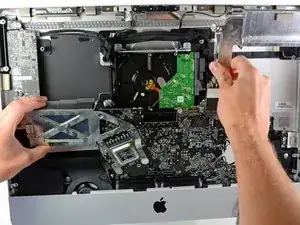

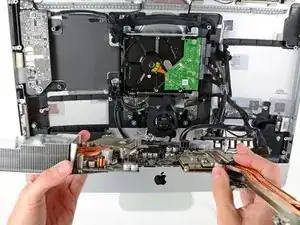

Извлеките плату логики из наружного корпуса, следя за тем, чтобы ни один кабель не застрял.

При повторной установке платы логики перед затяжкой винтов платы подключите кабель Thunderbolt и кабель USB к USB-порту, расположенному ближе всего к разъёмам наушников/микрофона, чтобы обеспечить правильное выравнивание.

Снимите полоску клейкой ленты, фиксирующую кабель датчика температуры GPU к плате логики.

Удалите следующие три винта:

Один винт T10 Torx длиной 4,2 мм

Два винта T8 Torx длиной 5 мм

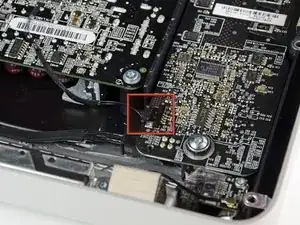

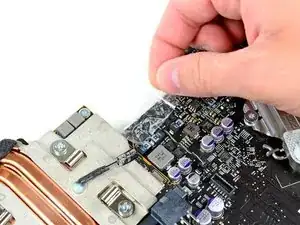

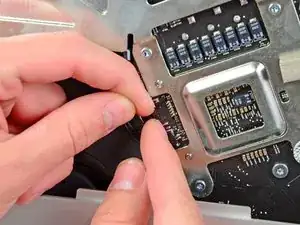

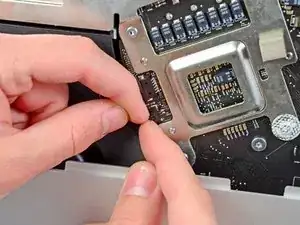

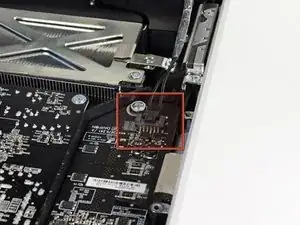

Возьмитесь за разъем кабеля датчика температуры GPU и потяните его прямо вверх, чтобы вынуть из гнезда на плате логики.

Не вытягивайте разъем за провода.

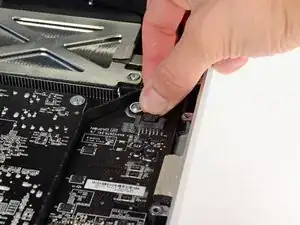

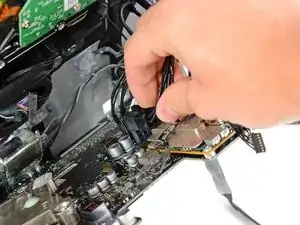

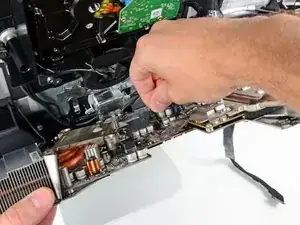

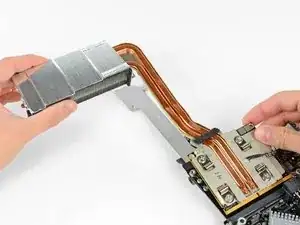

Слегка приподнимите радиатор GPU и выньте плату GPU из её гнезда на плате логики.

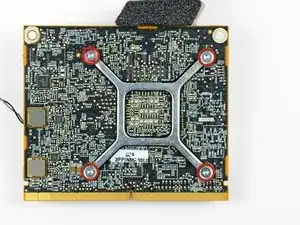

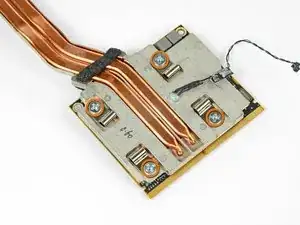

Удалите четыре винта T8 Torx длиной 6,5 мм, крепящие радиатор GPU к GPU.

Возможно, потребуется использовать отвертку #1, чтобы удерживать гнезда на радиаторе GPU неподвижно при ослаблении винтов T8 Torx.

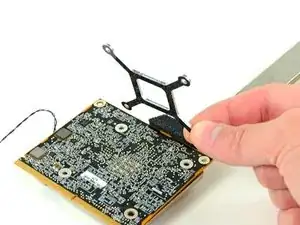

Снимите прижимную скобу с задней стороны GPU.

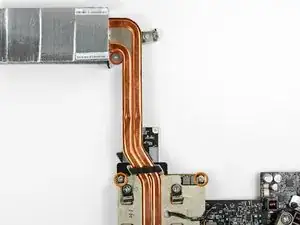

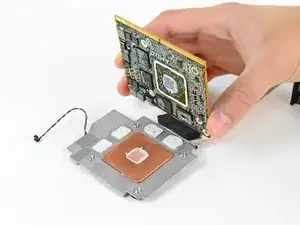

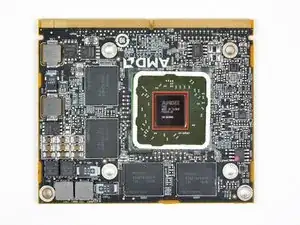

Снимите GPU с радиатора GPU.

Перед повторной установкой радиатора нанесите новый слой термопасты на поверхность GPU (область, выделенная красной рамкой). Наше руководство по термопасте поможет вам в этом.

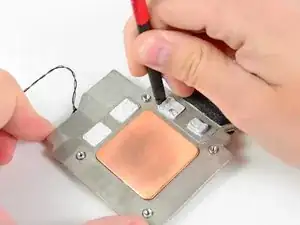

Перед нанесением новой термопасты и установкой нового GPU на радиатор используйте плоский конец лопатки, чтобы сдвинуть термопроводящий компаунд VRAM ближе друг к другу, чтобы он лучше контактировал с чипами VRAM при установке GPU.

Не используйте термопасту на чипах VRAM (чёрные прямоугольники вокруг GPU). Чипы VRAM ниже по высоте, чем GPU, и для контакта с элементом охлаждения необходимы термопрокладки. Замена термопрокладок на пасту приведёт к перегреву карты и может её вывести из строя.
