Замена кабелей инвертора и AirPort в iBook G3 14"

Поверните на 90 градусов по часовой стрелке фиксатор батареи с помощью монеты.

Извлеките батарею из компьютера.

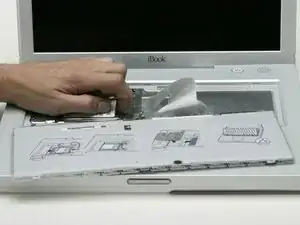

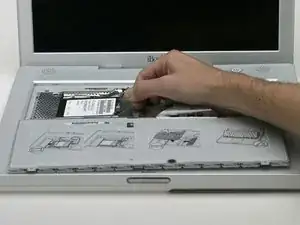

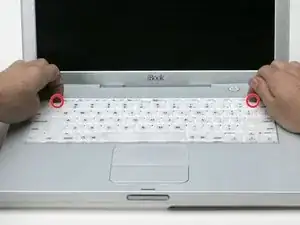

Сдвиньте в сторону от себя фиксаторы клавиатуры (выделены красным) и приподнимите клавиатуру, пока она не освободится.

Если клавиатура не освобождается, поверните на 180 градусов с помощью маленькой отвертки с плоским жалом фиксатор клавиатуры и повторите попытку.

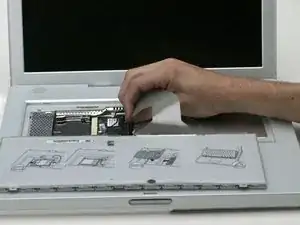

Переверните клавиатуру лицевой стороной вниз от экрана и положите её вниз лицевой стороной на область тачпада.

Если в компьютере не установлена карта AirPort, перейдите к шагу снятия экранирующей пластины оперативной памяти.

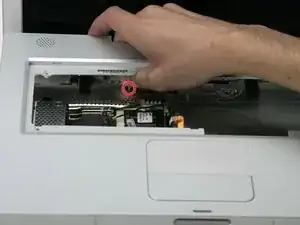

Сдвиньте зажим провода в сторону карты AirPort и поднимите его, чтобы освободить от экранирующей пластины оперативной памяти.

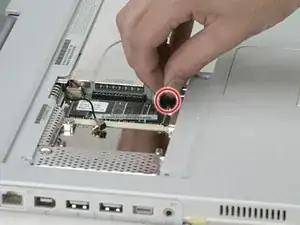

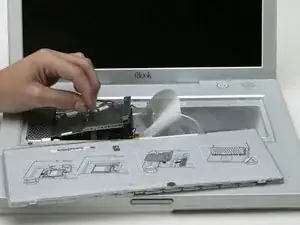

Возьмитесь за прозрачную пластиковую язычок карты AirPort и потяните вправо.

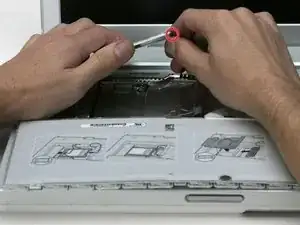

Придерживайте карту AirPort одной рукой, другой рукой снимите антенный кабель.

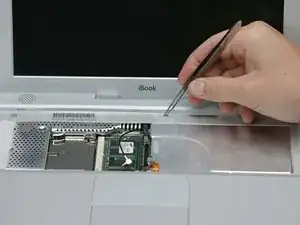

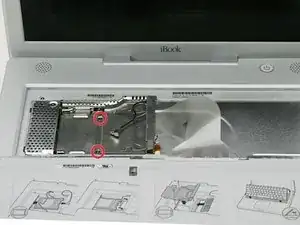

Снимите две винтовые крепления экранирующей пластины оперативной памяти.

Возьмитесь за металлический уголок сверху на экране и потяните вверх, чтобы снять защитную пластину.

Вытяните кабель клавиатуры из платы логики, удерживая кабель как можно ближе к разъёму.

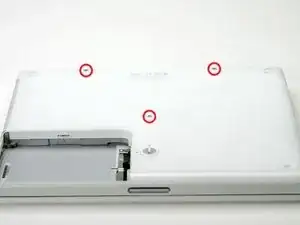

Снимите тремя штифтами резиновые ножки с нижней крышки.

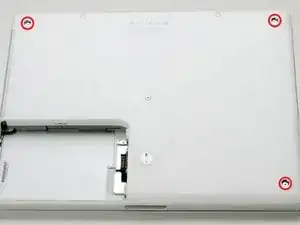

Снимите три только что открывшихся винта Phillips.

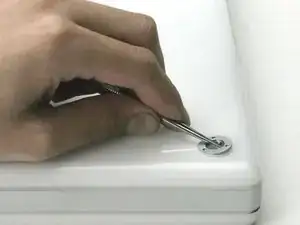

Воспользуйтесь лопаткой или небольшой отверткой с плоским жалом, чтобы поддеть три металлических кольца, в которых крепились резиновые бамперы.

Снимите три шестигранных винта с помощью отвертки Torx T8.

Центральный винт короче двух других.

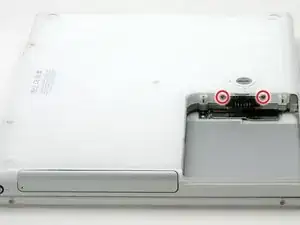

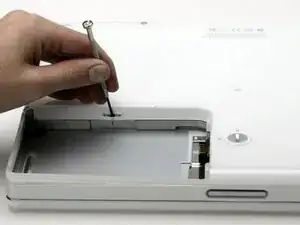

Снимите два винта Phillips с обеих сторон контактов батареи.

Глубоко вдохните. Впереди непростой момент, но мы обещаем — нижняя крышка всё же снимется.

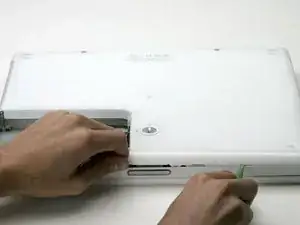

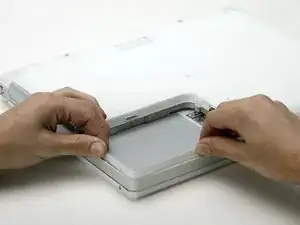

Нажмите на тонкие края нижней крышки вокруг отсека батареи, загибая их, чтобы выйти за пределы фиксаторов, затем приподнимите этот уголок нижней крышки.

На внутренней стенке отсека батареи имеется паз, который фиксирует нижнюю крышку на месте.

Используйте небольшую отвёртку с плоским жалом, чтобы поддеть нижний край паза, и потяните вверх за нижнюю крышку, освободив паз от защёлок.

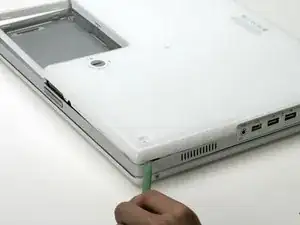

Проведите лопаткой вдоль стыка между нижней и верхней крышками по передней части компьютера, чтобы разблокировать защёлки нижней крышки.

Потяните вверх за нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три чётких щелчка.

Продолжайте продвигать лопатку вдоль переднего правого угла.

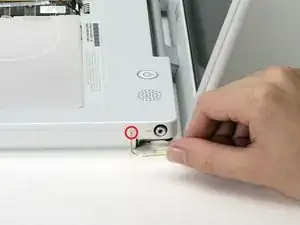

Со стороны портов компьютера находятся две защёлки: одна рядом с передним углом, другая — у разъёма вывода звука.

После того как передняя и боковые стороны нижней крышки будут освобождены, поверните компьютер задней частью к себе.

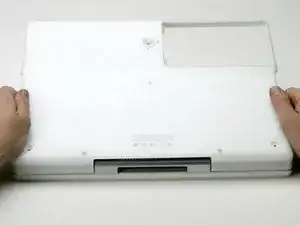

Потяните нижнюю крышку вверх и на себя, пока задние защёлки не расфиксируются.

Может быть полезно слегка покачать крышку вверх и вниз.

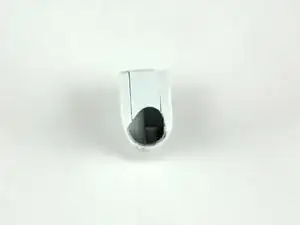

Снимите маленькие маслянистые пружинки с белыми пластиковыми колпачками с обеих сторон контактов батареи.

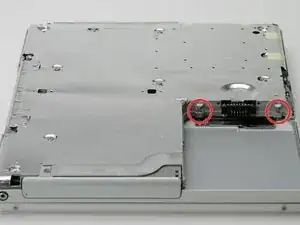

Все винты на следующем шаге имеют маленькие головки — винты с более крупными головками крепят нижнюю защитную пластину.

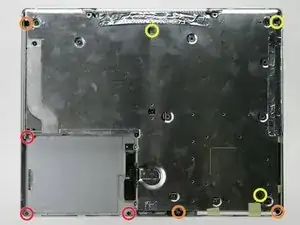

Снимите следующие 9 винтов с нижней стороны компьютера:

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 5 мм по левому и нижнему краям.

Три винта Phillips 14,5 мм по верхнему и правому краям (возможно, потребуется отогнуть фольгированную ленту, чтобы обнажить винт рядом с разъёмом блокировки безопасности).

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips в центре компьютера.

Возможно, потребуется отклеить наклейку с серийным номером, чтобы получить доступ к магниту.

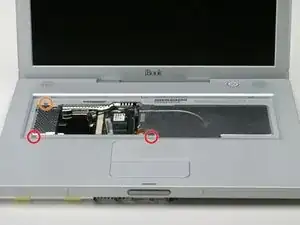

Снимите следующие три винта по краям области клавиатуры:

Два винта Phillips 6 мм в нижней части области клавиатуры.

Один винт Phillips 9 мм в верхней части области клавиатуры.

На некоторых моделях под только что снятым магнитом может находиться винт. Если это так — удалите его на этом этапе.

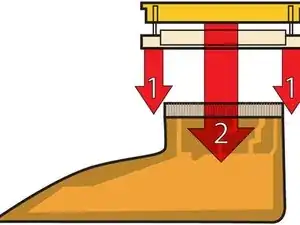

Это схема зажимных разъёмов ленточных кабелей, которые Вы отсоедините на следующем шаге.

Пальцами захватите фиксирующую планку с любой стороны и слегка потяните вверх (примерно на 1/16 дюйма или 2 мм).

После освобождения фиксирующей планки выньте кабель из разъёма.

Ослабьте разъём трекпада, слегка приподняв верхнюю часть, чтобы освободить ленточный кабель трекпада.

Выдвиньте оранжевый ленточный кабель трекпада из разъёма.

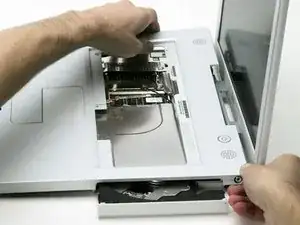

Воспользуйтесь расправленной скрепкой, чтобы открыть лоток оптического привода, и выдвиньте его примерно наполовину.

Пока не отрывайте верхнюю крышку от компьютера, так как остаются ещё два кабеля, которые нужно отключить.

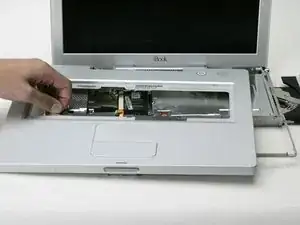

Приподнимите верхнюю крышку с левой стороны и другой рукой выдвиньте правую сторону, чтобы обойти разъём питания.

Разъёмы на концах кабелей очень плотно прикреплены к разъёмам на логической плате. Потягивание за кабель может привести к его отсоединению от разъёма или к отрыву разъёма от логической платы.

Достаточно приподнимите верхнюю крышку, чтобы отключить синий и белый кабель питания от логической платы.

Пальцами или зубочисткой аккуратно подденьте разъём, чтобы извлечь его из гнезда.

Убедитесь, что Вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите красный и чёрный кабель динамика от логической платы.

Убедитесь, что Вы тянете только за разъём, а не за гнездо.

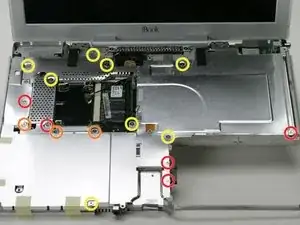

Выкрутите следующие 16 винтов:

Пять Phillips длиной 3 мм (у этих винтов головки меньше, чем у остальных).

Три Phillips длиной 5 мм.

Восемь Phillips длиной 6 мм.

Если Вы уже сняли жёлкую ленту, пропустите этот шаг.

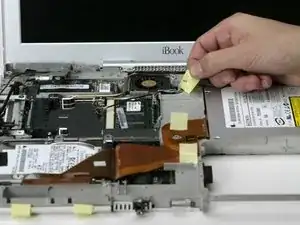

Отклейте три полоски жёлтой ленты в нижнем левом углу.

Отклейте одну полоску фольги около разъёма аудиовыхода, одну — около места подключения трекпада к логической плате и одну — около места крепления защёлки экрана.

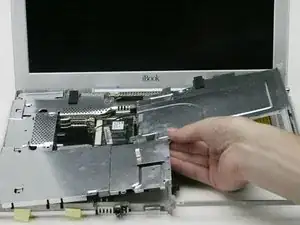

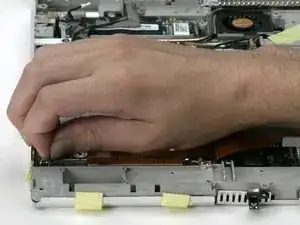

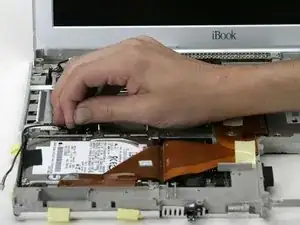

Приподнимите верхний щиток с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Если жёсткий диск уже удалён, игнорируйте его наличие в следующих шагах. Удаление жёсткого диска не влияет на снятие дисплея.

Отключите кабель микрофона от переднего левого угла логической платы.

Отклейте чёрную ленту и освободите кабель микрофона от жёсткого диска.

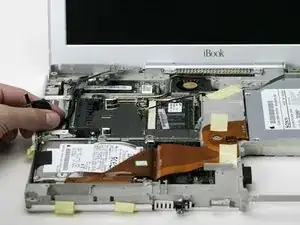

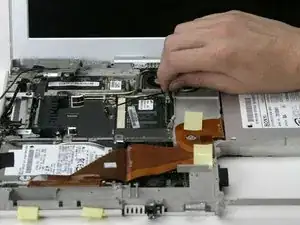

С помощью чёрной пластиковой ручки отключите кабель видеоданных дисплея от логической платы.

Если модем уже удалён, потребуется вывернуть только один из этих винтов.

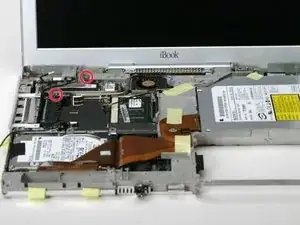

Выкрутите два Phillips винта, фиксирующих кабель видеоданных дисплея к металлическому каркасу.

Отведите кабель видеоданных и кабель микрофона, при необходимости удаляя ленту.

Отклейте жёлтую ленту, фиксирующую инверторный кабель к металлическому каркасу.

Отключите инверторный кабель от логической платы.

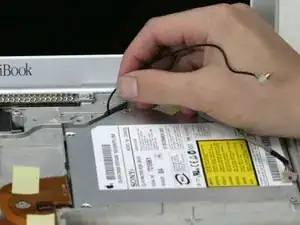

Осторожно отведите инверторный кабель из-под оптического привода.

Отведите кабель антенны AirPort из-под оптического привода.

Удерживайте дисплей свободной рукой при удалении следующих винтов.

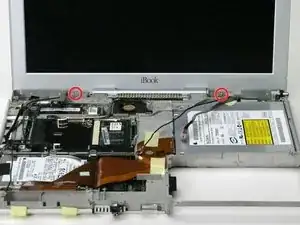

Выкрутите один Phillips винт на внешнем краю каждого из петель (всего два винта).

Наклоните дисплей назад, чтобы преодолеть два небольших выступа, и затем полностью выдвиньте его из корпуса.

Используйте шестигранный ключ диаметром 1,5 мм, чтобы вывернуть два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у Вас нет шестигранного ключа диаметром 1,5 мм, возможно, Вы сможете вывернуть эти винты с помощью биты Torx T6. Однако при использовании Torx T6 выше вероятность слизать грани винтов.

Большими пальцами слегка раздвиньте заднюю рамку относительно передней рамки.

Удобно держать противоположный угол дисплея неподвижно, чтобы легче было отгибать заднюю рамку от дисплея.

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопатку до положения параллельно передней поверхности дисплея.

Проденьте лопатку по периметру дисплея, чтобы отсоединить заднюю рамку от фиксирующих клипс.

Снимите заднюю рамку с дисплея.

Снимите легкосъёмные куски ленты по периметру дисплея.

Аккуратно удалите алюминиевую ленту, закрывающую разъём кабеля данных дисплея.

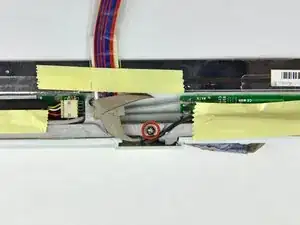

Выкрутите один винт, вставленный сквозь кусок ЭМ-защитной ленты вблизи нижнего края дисплея.

Воспользуйтесь кончиком лопатки, чтобы извлечь небольшую шайбу под только что выкрученным винтом.

Отклейте алюминиевую/ЭМ-защитную ленту от литой алюминиевой рамы петель корпуса.

Не обязательно отклеивать ленту от тонкой стальной крышки ЖК-дисплея.

Выкрутите два винта Phillips, крепящих каждую сторону ЖК-панели к раме петель (всего четыре винта).

Снимите тонкую стальную крышку ЖК-дисплея.

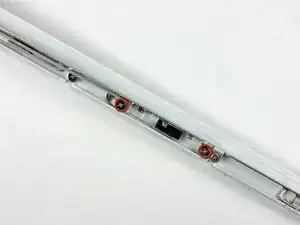

Выкрутите второй из двух винтов, крепящих крышку петли к литой алюминиевой раме петель.

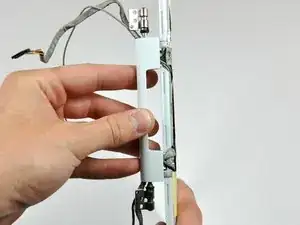

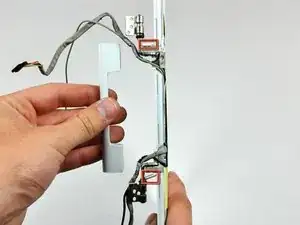

Отодвиньте крышку петли от передней части дисплея.

Следите за двумя заглушками, закрывающими концы крышки петли. На третьем изображении показано их правильное положение на крышке.

Снимите куски ленты, закрывающие кабели данных дисплея и микрофона вблизи нижнего края дисплея.

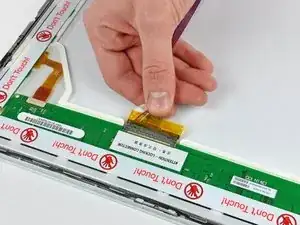

Отсоедините кабель данных дисплея, потянув его разъём прочь от гнезда на ЖК-панели.

Тяните разъём параллельно поверхности ЖК-панели.

Извлеките кабель данных дисплея из дисплея.

Воспользуйтесь кончиком лопатки, чтобы поднять микрофон из передней рамы.

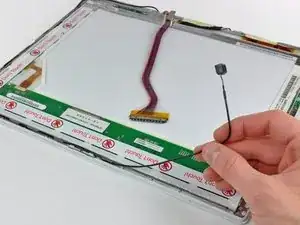

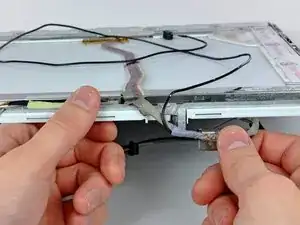

Освободите кабель микрофона, выведя его из-за верхнего и бокового краёв дисплея.

Извлеките кабель данных дисплея из дисплея.

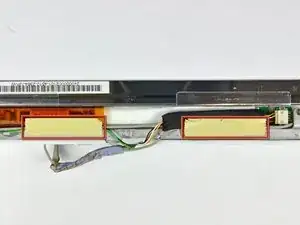

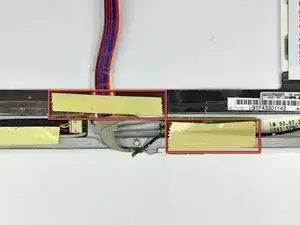

Снимите два куска ленты, закрывающих кабели инвертора/модуля AirPort вдоль нижнего края дисплея.

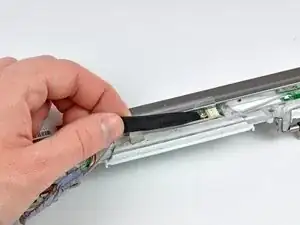

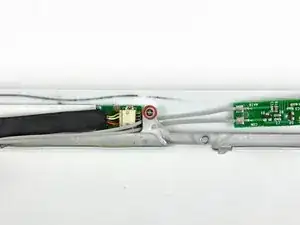

Аккуратно отклейте заземляющую полосу кабеля инвертора от литой алюминиевой рамы петель.

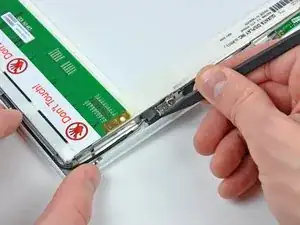

Отключите кабель подсветки от инвертора.

Полезно использовать лопатку, чтобы аккуратно вытолкнуть разъём кабеля подсветки из гнезда, одновременно потянув кабель в сторону от инвертора.

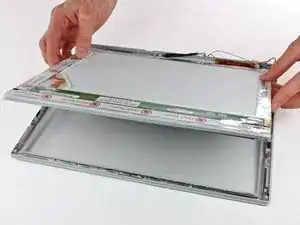

Поднимите ЖК-панель из узла дисплея.

Может быть полезно нажать кнопку освобождения защёлки и приоткрыть дисплей, чтобы подтолкнуть ЖК-панель из узла.

Выкрутите один винт Phillips, крепящий плату геркона к передней раме.

Аккуратно поднимите плату геркона с металлической рамы петель.

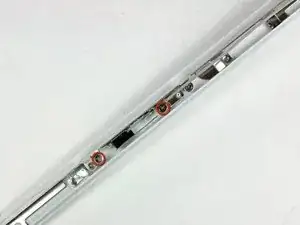

Выкрутите два винта Phillips, крепящих правую антенну AirPort к раме петель.

Аккуратно поднимите правую антенну AirPort с рамы петель.

Выкрутите два винта Phillips, крепящих левую антенну AirPort к раме петель.

Аккуратно поднимите левую антенну AirPort с рамы петель.

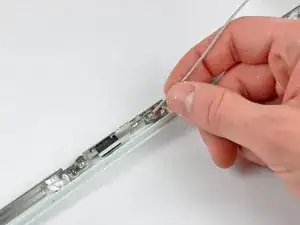

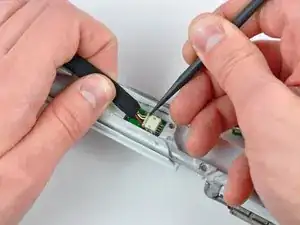

Воспользуйтесь плоским концом лопатки, чтобы извлечь плату антенны из передней рамы.

Плата антенны очень тонкая и хрупкая.

Выкрутите один винт Phillips, крепящий переднюю раму к центральной части литой алюминиевой рамы петель.

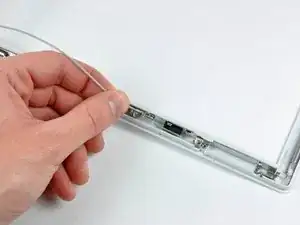

Аккуратно отгибайте переднюю раму дисплея от петель, одновременно вынимая две антенны AirPort из-под рамы петель.

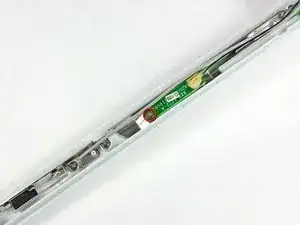

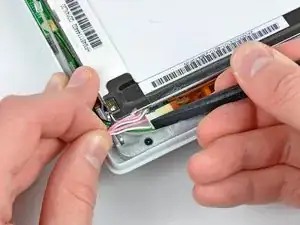

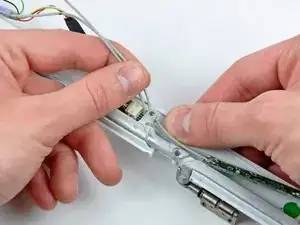

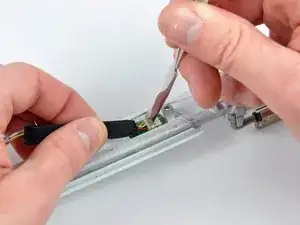

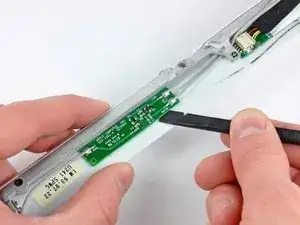

Одновременно с оттягиванием кабеля инвертора от разъёма на плате инвертора, воспользуйтесь кончиком лопатки, чтобы вытолкнуть разъём из гнезда.

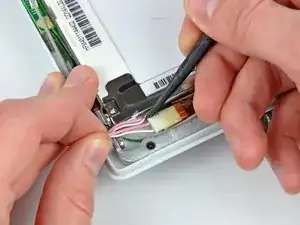

Если разъём не выходит из гнезда, вставьте металлическую лопатку или аналогичный инструмент в зазор между разъёмом и гнездом и проверните, чтобы разъединить детали.
