Замена оптического привода iBook G3 14"

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Потяните защёлки клавиатуры (выделены красным) на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не выходит, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере не установлена плата AirPort, перейдите к шагу по снятию экрана памяти.

Подвиньте проволочную защёлку в сторону платы AirPort и потяните её вверх, чтобы освободить от экрана памяти.

Схватите прозрачную пластиковую язычок на плате AirPort и потяните вправо.

Держите плату AirPort одной рукой и другой рукой снимите антенный кабель.

Снимите два винта Phillips, фиксирующие экран памяти.

Схватите металлическую планку сверху экрана памяти и потяните вверх, чтобы снять экран.

Отсоедините кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.

Используйте булавку, чтобы вынуть три резиновые ножки с нижней крышки.

Снимите три только что обнажившихся винта Phillips.

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Снимите три шестигранных винта с помощью отвертки Torx T8.

Винт в центре короче двух других.

Снимите два винта Phillips по обе стороны от контактов батареи.

Глубоко вдохните. Трудные моменты ещё впереди, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека батареи, согните их за защёлки, затем приподнимите, чтобы освободить тот угол нижней крышки.

На стенке отсека батареи есть прорезь, фиксирующая нижнюю крышку на месте.

Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку прорези и потяните нижнюю крышку вверх, чтобы освободить прорезь от удерживающих её защёлок.

Проведите лопаткой по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку.

Потяните нижнюю крышку вверх и продолжайте при необходимости использовать лопатку, пока не услышите три отчетливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла.

Сторона с портами имеет две защёлки: одна ближе к переднему углу и одна рядом с разъёмом для звука.

Как только передняя часть и стороны нижней крышки освободятся, поверните компьютер задней частью к себе.

Потяните нижнюю крышку вверх и на себя, пока задние защёлки не освободятся.

Полезно слегка покачивать крышку вверх-вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.

Во всех винтах следующего шага головки маленькие — винты с большими головками держат нижний экран.

Снимите следующие 9 винтов на дне компьютера:

Три Phillips 3 мм вокруг отсека батареи.

Три Phillips 5 мм по левому и нижнему краям.

Три Phillips 14,5 мм по верхнему и правому краям (возможно, придётся отогнуть фольгированную ленту, чтобы получить доступ к винту возле слота для замка).

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips в средней части компьютера.

Возможно, придётся отодвинуть наклейку с серийным номером, чтобы добраться до магнита.

Снимите следующие 3 винта по краям области клавиатуры:

Два Phillips 6 мм под областью клавиатуры.

Один Phillips 9 мм над областью клавиатуры.

На некоторых моделях под магнитом может также находиться винт. Если это так, снимите винт на этом этапе.

Это схема зажимных разъёмов ленточных кабелей, которые вы отключите на следующем шаге.

Захватите защёлку-рейку по обеим сторонам ногтями и потяните её вверх на небольшое расстояние (примерно 1/16" или 2 мм).

После отщёлкивания защёлки вытяните кабель из разъёма.

Ослабьте разъём трекпада, приподняв верхнюю часть слегка вверх, чтобы освободить ленточный кабель трекпада.

Выведите оранжевую ленточную шлейф-трассу трекпада из разъёма.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода, и выдвиньте его примерно наполовину.

Не поднимайте верхний корпус с компьютера пока — осталось ещё два кабеля, которые нужно отключить.

Поднимите верхний корпус с левой стороны и другой рукой вытащите правую сторону, чтобы освободить разъём питания.

Разъёмы на концах кабелей очень плотно прикреплены к сокетам на плате. Тянуть непосредственно за кабель нельзя — он либо отойдет от разъёма, либо сам сокет оторвётся от платы.

Поднимите верхний корпус настолько, чтобы отсоединить синий и белый кабель питания от платы.

С помощью ногтей или стоматологической лопатки осторожно подденьте разъём, чтобы вынуть его из сокета.

Убедитесь, что вы тянете только за разъём, а не за сокет.

Полностью снимите верхний корпус и отсоедините красно-чёрный кабель динамика от платы.

Убедитесь, что вы тянете только за разъём, а не за сокет.

Отогните жёлтую клейкую ленту и фольгированную экранирующую ленту.

Снимите следующие 10 винтов:

Один 5 мм Phillips в верхнем правом углу отсека батареи.

Девять 6 мм Phillips, разбросанных по крышке экрана.

Снимите нижнюю защитную крышку.

Снимите следующие 16 винтов:

Пять 3 мм Phillips (у этих винтов головки меньше, чем у остальных).

Три 5 мм Phillips.

Восемь 6 мм Phillips.

Если вы уже сняли жёлтую ленту, пропустите этот шаг.

Отогните три полоски жёлтой клейкой ленты в нижнем левом углу.

Отогните одну полоску фольгированной ленты рядом с аудиовыходом, одну рядом с местом подключения трекпада к плате и одну рядом с местом, где раньше был фиксатор экрана.

Поднимите верхнюю крышку экрана с правой стороны, следя за верхним левым углом — он может зацепиться за металлическую раму.

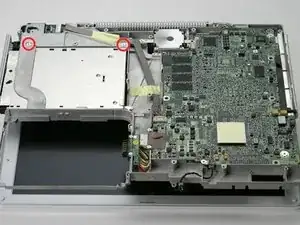

На нижней стороне компьютера снимите два винта Phillips, фиксирующие оптический привод к металлической раме.

Откройте оптический привод с помощью выпрямлённой скрепки (если он ещё не открыт).

Следующий шаг, вероятно, будет чрезвычайно сложным и раздражающим — устройтесь поудобнее.

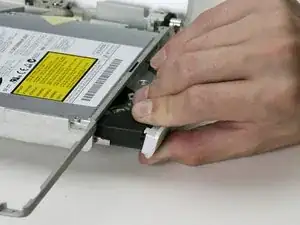

С помощью маленькой плоской отвёртки подденьте маленькую защёлку, фиксирующую лицевую панель оптического привода.

Подденьте белую пластиковую защёлку на другом конце привода. Снимите лицевую панель оптического привода, вращая её вверх и вниз слегка, чтобы пройти через оставшиеся две защёлки.

Переверните компьютер и откройте дисплей.

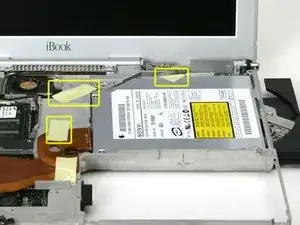

Снимите три кусочка жёлтой ленты, закрепляющие оптический привод и инверторный кабель к металлической раме.

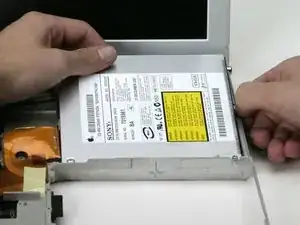

Выдвиньте правый край металлического корпуса и приподнимите край оптического привода.

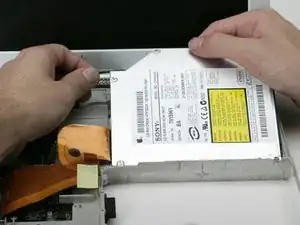

Освободите инверторный кабель и кабель антенны Airport из угла оптического привода и поднимите привод так, чтобы он встал вертикально.

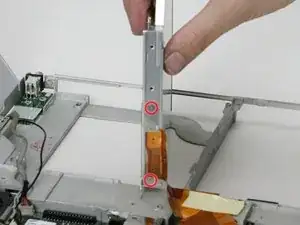

Снимите два винта Phillips и лицевую панель, фиксирующие большой оранжевый ленточный кабель к оптическому приводу.

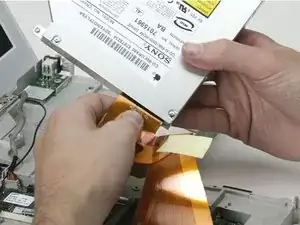

Отключите оранжевый ленточный кабель от оптического привода.

Если в оптическом приводе застрял компакт‑диск или какой‑либо другой объект, у нас есть руководство по ремонту оптического привода.
