Замена логической платы iBook G3 14"

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Потяните язычки фиксатора клавиатуры (выделены красным) на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отщёлкивается, используйте небольшую отвёртку с плоским шлицем, чтобы повернуть винт фиксации клавиатуры на 180 градусов в любом направлении, затем попробуйте снова.

Переверните клавиатуру назад от экрана и положите её лицевой стороной вниз на область трекпада.

Если в вашем компьютере не установлена карта AirPort, переходите к шагу по снятию экрана ОЗУ.

Сдвиньте проволочную защёлку в сторону карты AirPort и потяните её вверх, чтобы освободить от экрана ОЗУ.

Возьмитесь за прозрачный пластиковый язычок на карте AirPort и потяните вправо.

Держите карту AirPort в одной руке и другой рукой снимите антенный кабель.

Удалите два винта Phillips, которые закрепляют экран ОЗУ.

Возьмитесь за металлическую скобу сверху экрана ОЗУ и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры с логической платы, держась за кабель как можно ближе к разъёму.

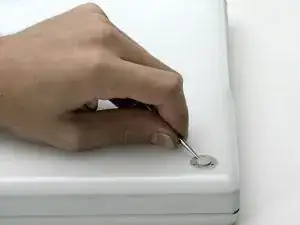

Используйте шпильку, чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три только что обнаруженных винта Phillips.

Используйте лопатку или небольшую отвёртку с плоским шлицем, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Снимите три шестигранных винта с помощью отвёртки Torx T8.

Винт в центре короче, чем два других.

Удалите два винта Phillips по обе стороны от контактов батареи.

Глубоко вдохните. Впереди непростой участок, но нижний корпус действительно снимается.

Надавите на тонкие кромки нижнего корпуса вокруг отсека для батареи, согните их за защёлки, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека для батареи есть паз, который фиксирует нижний корпус.

Используйте небольшую отвёртку с плоским шлицем, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз из удерживающих его защёлок.

Проведите лопаткой по шву между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки, фиксирующие нижний корпус.

Поднимите нижний корпус и продолжайте при необходимости пользоваться лопаткой, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла.

На стороне с разъёмами находятся две защёлки, одна ближе к переднему углу и одна рядом с выходом звука.

Как только передняя часть и боковые стороны нижнего корпуса освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам.

Поднимите нижний корпус и потяните его к себе, пока задние защёлки не отщёлкнутся.

Полезно слегка покачивать корпус вверх и вниз.

Снимите маленькие маслянистые пружины с белыми пластиковыми колпачками по обе стороны контактов батареи.

Все винты на следующем шаге имеют маленькие головки — винты с большими головками крепят нижний экран.

Удалите следующие 9 винтов на днище компьютера:

Три Phillips 3 мм вокруг отсека для батареи.

Три Phillips 5 мм на левой и нижней кромках.

Три Phillips 14,5 мм на верхней и правой кромках (возможно, придётся отогнуть фольгированную ленту, чтобы обнаружить винт возле разъёма замка безопасности).

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips, примерно посередине компьютера.

Вам может понадобиться отодвинуть наклейку с серийным номером, чтобы получить доступ к магниту.

Удалите следующие 3 винта по краям области клавиатуры:

Два Phillips 6 мм под областью клавиатуры.

Один Phillips 9 мм над областью клавиатуры.

На некоторых моделях под магнитом, который вы только что сняли, может также находиться винт. Если да, удалите этот винт на этом этапе.

Это схема зажимов ленточных разъёмов, которые вы отключите на следующем шаге.

Удерживая защёлку зажимного бруска ногтями с обеих сторон, приподнимите её на небольшое расстояние (примерно 1/16" или 2 мм).

После отщёлкивания зажимного бруска выдвиньте кабель из разъёма.

Ослабьте разъём трекпада, слегка приподняв верхнюю часть, освободив ленточный кабель трекпада.

Вытяните оранжевую ленточную шлейф трекпада из разъёма.

Используйте распрямлённую скрепку, чтобы открыть лоток оптического привода, и вытащите его примерно наполовину.

Не снимайте верхнюю крышку с компьютера — осталось отключить ещё два кабеля.

Приподнимите верхнюю крышку с левой стороны и другой рукой вытяните правую сторону, чтобы освободить разъём питания.

Разъёмы на концах кабелей очень прочно закреплены в гнёздах на плате. Тяга непосредственно за кабель может привести к отсоединению кабеля от разъёма или к вырыванию гнезда с платы.

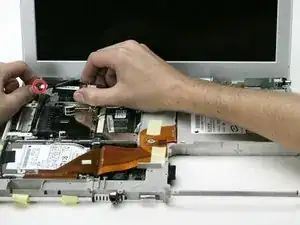

Приподнимите верхнюю крышку настолько, чтобы отключить с платы синий и белый силовой кабель.

С помощью ногтей или зубочистки аккуратно подденьте разъём, чтобы отсоединить его от гнезда.

Убедитесь, что вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите от платы красно-чёрный кабель динамика.

Убедитесь, что вы тянете только за разъём, а не за гнездо.

Отклейте жёлтую клейкую ленту и фольгированную экранирующую ленту.

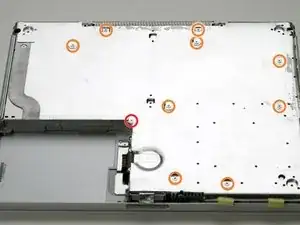

Удалите следующие 10 винтов:

Один 5 мм крестовой в верхнем правом углу отсека батареи.

Девять 6 мм крестовых, расположенных по периметру экрана.

Снимите нижнюю защитную крышку.

Удалите один крестовой винт с левой стороны вентилятора.

Выньте вентилятор из посадочного места и отсоедините его от логической платы.

Удалите следующие 16 винтов:

Пять 3 мм крестовых (у этих винтов головки меньше, чем у остальных).

Три 5 мм крестовых.

Восемь 6 мм крестовых.

Если вы уже сняли жёлтую ленту, пропустите этот шаг.

Отклейте три полоски жёлтой ленты в нижнем левом углу.

Отклейте одну полоску фольгированной ленты возле разъёма аудиовыхода, одну рядом с местом подключения трекпада к плате и одну рядом с тем местом, где раньше был защёлк экрана.

Приподнимите верхнюю защитную крышку с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Удалите одну полоску ленты, идущую поперёк модема.

Удалите один крестовой винт, фиксирующий кабель данных дисплея к металлическому каркасу.

Отодвиньте кабель данных дисплея, чтобы получить доступ и удалить один крестовой винт из переднего левого угла модема.

Удалите оставшийся крестовой винт в верхнем правом углу модема.

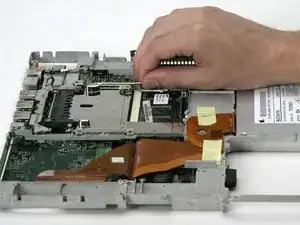

Поднимите модем с платы с правой стороны, осторожно, чтобы не натянуть кабель данных дисплея.

Отключите кабель модема в верхнем левом углу модема.

Выдвиньте модем из компьютера, остерегаясь зацепить чёрную пластиковую защиту за окружающие кабели.

Удалите один крестовой винт справа от разъёма жёсткого диска.

К переднему краю жёсткого диска приподнимите прозрачную оранжевую ленту, чтобы отсоединить ленточный кабель от материнской платы.

Отклейте чёрную ленту, чтобы освободить кабель микрофона от жёсткого диска.

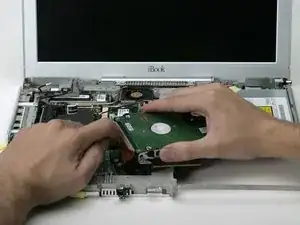

Выньте жёсткий диск из компьютера и переверните его. Используйте прозрачную оранжевую петлю, чтобы отсоединить ленточный кабель от жёсткого диска.

Это непросто. Попробуйте осторожно покачивать кабель из стороны в сторону, прикладывая равномерное усилие. Если вы погнёте контакты, постарайтесь выровнять их, используя кабель жёсткого диска как направляющую.

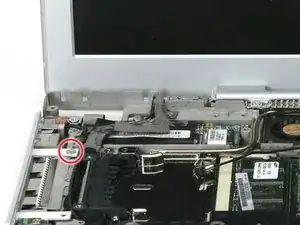

Удалите один крестовой винт из белой пластиковой защёлки IO-рамки.

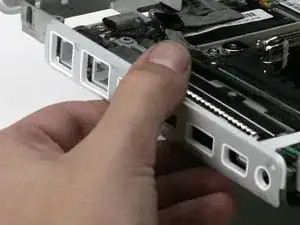

Сдвиньте IO-рамку в сторону и снимите её с компьютера.

Если вы уже сняли жёсткий диск, игнорируйте его наличие в следующих шагах. Наличие жёсткого диска не влияет на снятие дисплея.

Отключите кабель микрофона от переднего левого угла логической платы.

Отклейте чёрную ленту и освободите кабель микрофона от жёсткого диска.

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель передачи данных дисплея от платы логики.

Если вы уже сняли модем, потребуется удалить только один из этих винтов.

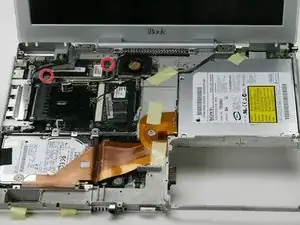

Снимите два винта с крестообразным шлицем, фиксирующие кабель передачи данных дисплея на металлической раме.

Отведите кабели передачи данных дисплея и микрофона, при необходимости удаляя ленту.

Отклейте жёлтую ленту, фиксирующую кабель инвертора к металлической раме.

Отсоедините кабель инвертора от платы логики.

Аккуратно выведите кабель инвертора из-под оптического привода.

Выведите кабель антенны AirPort из-под оптического привода.

Поддерживайте экран свободной рукой при удалении следующих винтов.

Снимите по одному винту с крестообразным шлицем на внешнем краю каждой петли (всего два винта).

Откиньте экран назад, чтобы он прошёл через два небольших выступа, затем сдвиньте его прямо из корпуса и уберите в сторону.

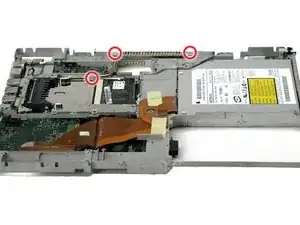

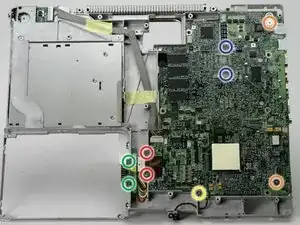

Удалите следующие 9 винтов:

Два винта с крестообразным шлицем 3 мм с кромки платы логики, вблизи аккумулятора

Два винта с крупной головкой с крестообразным шлицем 4 мм со стороны портов, по одному в каждом углу.

Один винт с крестообразным шлицем 6 мм рядом с индикатором сна.

Два винта с крестообразным шлицем 7,5 мм, фиксирующие разъём аккумулятора к металлической раме.

Два винта с крестообразным шлицем 5 мм на плате логики. Эти винты могут отсутствовать в некоторых моделях.

Останутся два винта, которые крепят каркас карты AirPort к плате логики (их не удаётся снять все).

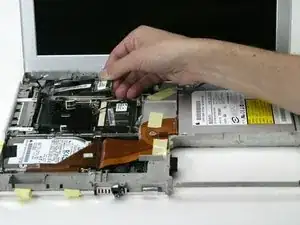

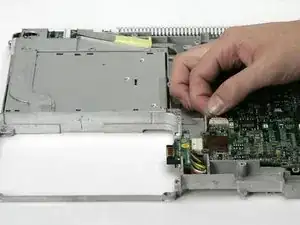

Отсоедините индикатор сна от платы логики.

Отсоедините кабель питания постоянного тока от платы логики.

Снимите три винта с крестообразным шлицем, фиксирующие радиатор к металлической раме.

Снимите заднюю пластиковую решётку.

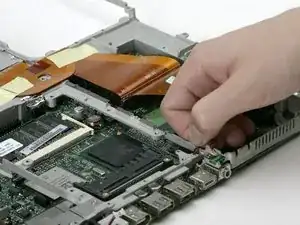

Поднимите радиатор и выньте его из компьютера.

Если потребуется установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термопасты.

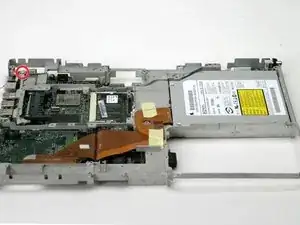

Удалите один винт с крестообразным шлицем, фиксирующий плату логики к металлической раме, и снимите металлический экран.

Отклейте фольгированную ленту, фиксирующую плату логики к разъёму RJ-11.

Отсоедините кнопку сброса от платы логики. (эта деталь отсутствует в более поздних моделях)

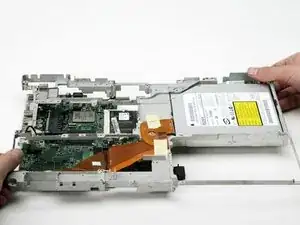

Поднимите металлическую раму и снимите её с платы логики.

Сейчас будет хорошее время, чтобы снять разъём аккумулятора и оперативную память с вашей (теперь) старой платы логики, если вы планируете их сохранить.
