Замена инвертора дисплея iBook G3 14"

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Используйте шестигранную отвёртку 1,5 мм, чтобы снять по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвёртки 1,5 мм, эти винты, вероятно, можно удалить отверткой T6 Torx. Однако при использовании T6 Torx выше риск сорвать шлицы винтов.

Вставьте плоский конец лопатки перпендикулярно лицевой поверхности дисплея в зазор между передней и задней рамками возле верхнего левого угла дисплея.

Поверните лопатку от дисплея, чтобы отжать заднюю рамку от передней.

Проведите лопаткой вдоль верхнего края передней рамки дисплея, чтобы равномерно отделить обе рамки друг от друга.

Работая от верхнего левого угла вниз, используйте плоский конец лопатки, чтобы отжать заднюю рамку от левого края дисплея.

Используйте плоский конец лопатки, чтобы отжать заднюю рамку от правого края дисплея.

При необходимости отожмите вдоль нижнего края задней рамки, чтобы отделить её от сборки дисплея.

Снимите заднюю рамку со сборки дисплея.

Закройте дисплей.

Удалите несколько кусков ленты, которые крепят тонкую металлическую крышку ЖК к дисплею.

Осторожно снимите кусок фольгированной ленты, закрывающий разъём кабеля данных дисплея.

Снимите винт с крестообразным шлицем рядом с правым шарниром дисплея.

Используйте наконечник лопатки, чтобы снять небольшой прокладочный элемент, находящийся под только что удалённым винтом.

Снимите фольгированные/оплётные куски ленты с алюминиевой рамки шарнирной муфты.

Оставьте ленту прикреплённой к тонкой стальной крышке ЖК.

Снимите два винта с крестообразным шлицем, фиксирующие левую и правую стороны ЖК к рамке шарнирной муфты (всего четыре винта).

Осторожно снимите тонкую стальную крышку ЖК.

Отключите кабель данных дисплея, потянув кабель от разъёма на ЖК.

Снимите полоску жёлтой ленты, крепящую кабель данных дисплея к металлической рамке ЖК.

Отключите кабель подсветки от инвертора.

Удобно использовать лопатку, чтобы оттолкнуть разъём подсветки от его гнезда, одновременно слегка тянув кабели от инвертора.

Поднимите ЖК из сборки дисплея.

Можно нажать кнопку разблокировки защёлки и приоткрыть дисплей, чтобы выдвинуть ЖК из сборки дисплея.

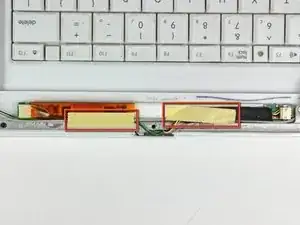

Снимите два куска жёлтой ленты, закрывающие кабели инвертора и AirPort.

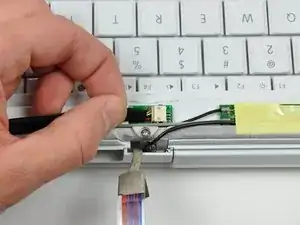

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Плата инвертора — очень тонкая и хрупкая печатная плата, которую легко сломать. Действуйте осторожно.

Этот разъём имеет склонность застревать в гнезде. Удобно протолкнуть разъём наконечником лопатки через два маленьких отверстия в верхней части гнезда, одновременно тянув разъём от гнезда.

Держите кабель инвертора за чёрную ленту, а не за отдельные провода. Тянув за провода, вы наверняка повредите кабель инвертора.

Вставьте плоский конец лопатки под середину платы инвертора.

Сдвиньте лопатку к крайнему левому и правому краям, чтобы отделить плату инвертора от клея, фиксирующего её к передней рамке.

Снимите плату инвертора.
