Замена фиксирующих петель дисплея iBook G3 14"

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Потяните защёлки клавиатуры (выделены красным) на себя и поднимите клавиатуру вверх, пока она не отщёлкнется.

Если клавиатура не отсоединяется, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть фиксатор клавиатуры на 180 градусов в любом направлении, затем попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере не установлена карта AirPort, перейдите к шагу по снятию экрана ОЗУ.

Сдвиньте проволочную защёлку в сторону карты AirPort и потяните её вверх, чтобы освободить от экрана ОЗУ.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните вправо.

Держите карту AirPort одной рукой и другой рукой отсоедините антенное соединение.

Снимите два винта Phillips, фиксирующие экран ОЗУ.

Возьмитесь за металлическую скобу на верхней части экрана ОЗУ и потяните вверх, чтобы снять экран.

Отсоедините кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.

Удалите три резиновые ножки с нижнего корпуса с помощью булавки.

Удалите три вновь открывшихся винта Phillips.

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Удалите три винта с шестигранной головкой с помощью Torx-отвёртки T8.

Винт в центре короче, чем другие два.

Удалите два винта Phillips по обе стороны от контактов батареи.

Дышите глубоко. Впереди непростое действие, но нижний корпус действительно снимается.

Нажмите на тонкие кромки нижнего корпуса вокруг отсека батареи, отогните их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, который фиксирует нижний корпус на месте.

Используйте маленькую отвёртку с плоским лезвием, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз от крепящих его защёлок.

Проведите лопаткой вдоль шва между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки нижнего корпуса.

Подтягивайте нижний корпус и при необходимости продолжайте использовать лопатку, пока не услышите три характерных щелчка.

Продолжайте вести лопатку вокруг переднего правого угла.

На стороне с портами есть две защёлки: одна рядом с передним углом и одна рядом с выходом звука.

Когда передняя часть и боковые стороны нижнего корпуса освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам.

Поднимите нижний корпус вверх и на себя, пока задние защёлки не отщёлкнутся.

Полезно слегка покачивать корпус вверх-вниз.

Снимите небольшие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Все винты на следующем шаге имеют маленькие головки — винты с большими головками удерживают нижний щит.

Снимите следующие 9 винтов с нижней части компьютера:

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 5 мм на левой и нижней кромках.

Три винта Phillips 14,5 мм на верхней и правой кромках (возможно потребуется отогнуть фольгированную ленту, чтобы получить доступ к винту рядом с отверстием под замок безопасности).

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips в средней части компьютера.

Вам может понадобиться оторвать наклейку с серийным номером, чтобы получить доступ к магниту.

Удалите следующие 3 винта по краям области клавиатуры:

Два винта Phillips 6 мм под областью клавиатуры.

Один винт Phillips 9 мм над областью клавиатуры.

На некоторых моделях под снятым магнитом может быть дополнительный винт. Если он есть, удалите его на этом этапе.

Это схема зажимных разъёмов лент, которые Вы отключите на следующем шаге.

Захватите фиксирующую планку с обеих сторон ногтями и подтяните её вверх на небольшое расстояние (примерно 1/16" или 2 мм).

После отщёлкивания фиксирующей планки вытяните кабель из разъёма.

Ослабьте разъём трекпада, слегка подняв верхнюю часть, чтобы освободить ленточный кабель трекпада.

Вытяните оранжевую ленточную шлейф трекпада из разъёма.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода, и выдвиньте его примерно наполовину.

Не поднимайте верхнюю крышку с компьютера пока — ещё остаются два кабеля, которые нужно отключить.

Поднимите верхнюю крышку с левой стороны и второй рукой вытяните правую сторону, чтобы освободить гнездо питания.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на плате. Прямое тянущее усилие за кабель может оторвать кабель от разъёма или сорвать гнездо с платы.

Поднимите верхнюю крышку настолько, чтобы отключить с платы синий и белый кабель питания.

Используя ногти или зубочистку, аккуратно подденьте разъём и выньте его из гнезда.

Убедитесь, что Вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите от платы красно‑чёрный кабель динамика.

Убедитесь, что Вы тянете только за разъём, а не за гнездо.

Удалите следующие 16 винтов:

Пять крестообразных Phillips 3 мм (у этих винтов головки меньше, чем у остальных).

Три крестообразных Phillips 5 мм.

Восемь крестообразных Phillips 6 мм.

Если Вы уже сняли жёлтую ленту, пропустите этот шаг.

Отклейте три полоски жёлтой ленты в нижнем левом углу.

Отклейте одну полоску фольги рядом с аудиовыходом, одну рядом с местом подключения трекпада к плате и одну рядом с там, где раньше был защёлка экрана.

Поднимите верхний щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

Если Вы уже вынули жёсткий диск, игнорируйте его наличие в следующих шагах. Жёсткий диск не влияет на снятие дисплея.

Отключите кабель микрофона от переднего левого угла платы.

Отогните чёрную ленту и освободите кабель микрофона от жёсткого диска.

Используйте чёрную пластиковую ручку, чтобы отключить кабель данных дисплея от платы.

Если Вы уже сняли модем, потребуется удалить только один из этих винтов.

Удалите два крестообразных винта, фиксирующих кабель данных дисплея к металлическому каркасу.

Освободите кабели данных дисплея и микрофона, при необходимости удаляя ленту.

Отогните жёлтую ленту, фиксирующую кабель инвертора к металлическому каркасу.

Отключите кабель инвертора от платы.

Аккуратно выведите кабель инвертора из-под оптического привода.

Выведите кабель антенны AirPort из-под оптического привода.

Поддерживайте дисплей свободной рукой при снятии следующих винтов.

Удалите по одному крестообразному винту на внешнем крае каждой петли (всего два винта).

Откиньте дисплей назад, чтобы пройти над двумя небольшими выступами, затем сдвиньте его прямо вперед и выньте из корпуса.

Используйте шестигранную отвёртку 1,5 мм, чтобы удалить по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у Вас нет шестигранной отвёртки 1,5 мм, эти винты можно попытаться выкрутить отвёрткой T6 Torx. Однако при использовании T6 Torx их легче сорвать.

Слегка раздвиньте заднюю рамку относительно передней рамки, используя большие пальцы.

Полезно удерживать противоположный угол дисплея неподвижно, чтобы облегчить отгибание задней рамки от дисплея.

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопаткой до параллельного передней поверхности дисплея положения.

Проведите лопаткой по периметру дисплея, чтобы отщелкнуть заднюю рамку от её крепёжных защёлок.

Снимите заднюю рамку с дисплея.

Удалите кусочки легко снимающегося скотча по периметру дисплея.

Аккуратно снимите алюминиевую ленту, закрывающую соединение кабеля данных дисплея.

Удалите единственный винт, вставленный через кусок экранирующей ленты возле нижнего края дисплея.

Используйте наконечник лопатки, чтобы снять маленькую шайбу под только что удалённым винтом.

Отклейте алюминиевую/экранирующую ленту от литой алюминиевой рамки шарниров муфты.

Нет необходимости снимать ленту с тонкой стальной крышки ЖК-дисплея.

Удалите по два винта с крестообразным шлицем, фиксирующие с каждой стороны ЖК-дисплей к раме шарнира муфты (всего четыре винта).

Поднимите тонкую стальную крышку ЖК-дисплея и снимите её с дисплея.

Удалите второй из двух винтов с крестообразным шлицем, фиксирующих крышку муфты к литой алюминиевой рамке шарниров.

Оттяните крышку муфты от передней части дисплея.

Отслеживайте две заглушки, закрывающие концы крышки муфты. Третья фотография показывает их правильную ориентацию на крышке муфты.

Снимите кусочки ленты, закрывающие кабели данных дисплея и микрофона возле нижнего края дисплея.

Отключите кабель данных дисплея, потянув его разъём от гнезда на ЖК-дисплее.

Тяните разъём параллельно поверхности ЖК-дисплея.

Снимите кабель данных дисплея с дисплея.

Используйте наконечник лопатки, чтобы приподнять микрофон из передней рамки.

Проложите кабель микрофона в стороне от верхней и боковой части дисплея.

Снимите кабель данных дисплея с дисплея.

Удалите два куска ленты, закрывающие кабели инвертора/AirPort вдоль нижнего края дисплея.

Аккуратно отклейте заземляющую ленту кабеля инвертора от литой алюминиевой рамки шарниров муфты.

Отключите кабель подсветки от инвертора.

Полезно использовать лопатку, чтобы оттолкнуть разъём подсветки от его гнезда, пока вы слегка тянете кабели от инвертора.

Поднимите ЖК-дисплей из сборки дисплея.

Может быть полезно нажать кнопку разблокировки защёлки и слегка открыть дисплей, чтобы выдавить ЖК-дисплей из сборки дисплея.

Удалите единственный винт с крестообразным шлицем, фиксирующий плату герконового переключателя к передней рамке.

Аккуратно снимите плату герконового переключателя с металлической рамки шарниров муфты.

Удалите два винта с крестообразным шлицем, фиксирующие правую антенну AirPort к раме шарнира муфты.

Аккуратно снимите правую антенну AirPort с рамы шарнира муфты.

Удалите два винта с крестообразным шлицем, фиксирующие левую антенну AirPort к раме шарнира муфты.

Аккуратно снимите левую антенну AirPort с рамы шарнира муфты.

Используйте плоский конец лопатки, чтобы снять плату антенны с передней рамки.

Плата антенны очень тонкая и хрупкая.

Удалите единственный винт с крестообразным шлицем, фиксирующий переднюю рамку дисплея к средней части литой алюминиевой рамы шарнира муфты.

Аккуратно отогните переднюю рамку дисплея от шарниров муфты, скользя двумя антеннами AirPort из-под рамы шарнира муфты.

Потянув кабель инвертора от его гнезда на плате инвертора, используйте наконечник лопатки, чтобы вытолкнуть разъём из гнезда.

Если разъём не поддаётся, вставьте металлическую лопатку или аналогичный инструмент в зазор между разъёмом и его гнездом и поверните, чтобы разъединить детали.

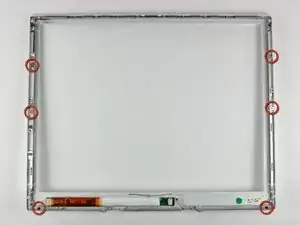

Удалите шесть винтов с крестообразным шлицем, фиксирующие шарниры муфты к передней рамке дисплея.

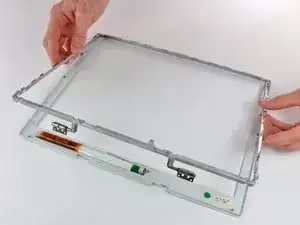

Снимите шарниры муфты с передней рамки дисплея.
