Замена платы питания (DC-In) iBook G3 14"

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею из компьютера.

Тяните защелки для снятия клавиатуры (выделены красным) на себя и поднимите клавиатуру, пока она не отщелкнется.

Если клавиатура не выходит, используйте маленькую отвертку с плоским наконечником, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой частью вниз на область трекпада.

Если в вашем компьютере не установлена карта AirPort, перейдите к шагу по снятию экрана защиты ОЗУ.

Сдвиньте зажим провода в направлении к карте AirPort и поднимите его, чтобы освободить от экрана защиты ОЗУ.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните вправо.

Удерживая карту AirPort одной рукой, другой отсоедините антенный кабель.

Снимите два крестообразных винта (Phillips), фиксирующие экран защиты ОЗУ.

Возьмитесь за металлическую скобу на верхней части экрана защиты ОЗУ и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры с материнской платы, удерживая кабель как можно ближе к разъему.

Используйте штифт, чтобы снять три резиновые ножки с нижней крышки.

Снимите три только что обнаруженных крестообразных винта.

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Снимите три винта с шестигранной головкой с помощью отвертки T8 Torx.

Винт в центре короче, чем два других.

Снимите два крестообразных винта по обе стороны контактов батареи.

Глубоко вдохните. Впереди трудные моменты, но мы обещаем — нижняя крышка снимается.

Нажмите на тонкие кромки нижней крышки вокруг отсека для батареи, прогнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека для батареи есть паз, фиксирующий нижнюю крышку на месте.

Используйте маленькую отвертку с плоским наконечником, чтобы поддеть нижнюю кромку паза и подтяните нижнюю крышку, чтобы освободить её от удерживающих защёлок.

Проведите лопаткой вдоль шва между нижней и верхней крышками в передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку.

Поднимите нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три отчетливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла.

Стороне с портами соответствуют две защёлки: одна около переднего угла и одна рядом с выходом звука.

Когда передняя часть и боковые стороны нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам.

Поднимите нижнюю крышку и потяните её на себя, пока задние защёлки не освободятся.

Полезно слегка покачивать крышку вверх-вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми наконечниками по обе стороны контактов батареи.

Все винты на следующем шаге имеют маленькие головки — винты с большими головками удерживают нижний щит.

Снимите следующие 9 винтов на дне компьютера:

Три крестообразных винта 3 мм вокруг отсека для батареи.

Три крестообразных винта 5 мм на левой и нижней кромках.

Три крестообразных винта 14,5 мм на верхней и правой кромках (возможно, потребуется отвести фольгированную ленту, чтобы обнаружить винт рядом с пазом замка безопасности).

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий крестообразный винт около центра компьютера.

Возможно, вам потребуется отодвинуть наклейку с серийным номером, чтобы добраться до магнита.

Снимите следующие 3 винта по краям области клавиатуры:

Два крестообразных винта 6 мм под областью клавиатуры.

Один крестообразный винт 9 мм над областью клавиатуры.

На некоторых моделях под снятым магнитом может также находиться винт. Если да, снимите его на этом этапе.

Это схема зажимных разъёмов ленточных кабелей, которые вы отключите на следующем шаге.

С помощью ногтей захватите запорную планку по обеим сторонам и слегка потяните вверх (примерно 1/16" или 2 мм).

После освобождения запорной планки вытащите кабель из разъёма.

Ослабьте разъём трекпада, слегка подняв верхнюю часть, чтобы освободить ленточный кабель трекпада.

Выньте оранжевый ленточный кабель трекпада из разъёма.

Используйте выпрямлённую скрепку, чтобы открыть лоток оптического привода, и выдвиньте его примерно наполовину.

Не поднимайте верхнюю крышку с компьютера пока — остаются ещё два кабеля, которые нужно отключить.

Поднимите верхнюю крышку с левой стороны и другой рукой потяните правую сторону, чтобы освободить разъём питания.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на плате. Прямое вытягивание за кабель приведёт либо к отделению кабеля от разъёма, либо к отрыву гнезда от платы.

Поднимите верхнюю крышку настолько, чтобы отключить синий и белый кабель питания от платы.

С помощью ногтей или стоматологического крючка аккуратно подденьте разъём и отсоедините его от гнезда.

Убедитесь, что вы тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите красно-черный кабель динамиков от платы.

Убедитесь, что вы тянете только за разъём, а не за гнездо.

Отклейте жёлтую ленту и фольговую защиту.

Удалите следующие 10 винтов:

Один винт Phillips 5 мм в верхнем правом углу отсека аккумулятора.

Девять винтов Phillips 6 мм, расположенных по периметру щита.

Снимите нижний щит.

Снимите жёлтую ленту, закрепляющую кабель питания постоянного тока к металлической раме, и отключите кабель питания постоянного тока от платы.

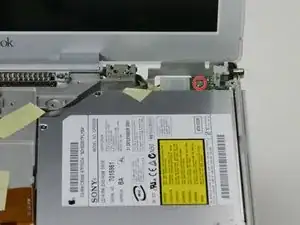

Удалите один винт Phillips с платы входа питания (DC-In).

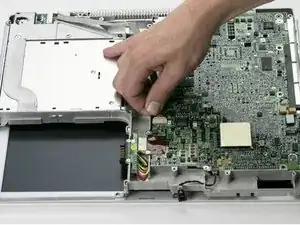

Выньте плату входа питания из компьютера, протянув кабель питания через удобный вырез под платой.
