Замена радиатора в MacBook Air моделей A1237 и A1304

Перед началом работы отключите MacBook Air от питания и полностью выключите его.

Снимите десять винтов с крестовой шлицем, крепящих нижнюю крышку к MacBook Air:

Шесть винтов 2,8 мм

Два винта 3,8 мм

Два винта 5,4 мм

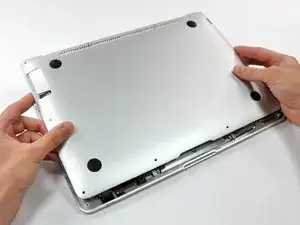

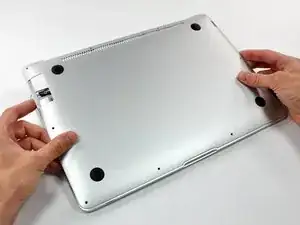

Немного приподнимите нижнюю крышку в области вентиляционных отверстий и сдвиньте её к задней части компьютера, чтобы освободить монтажные защёлки.

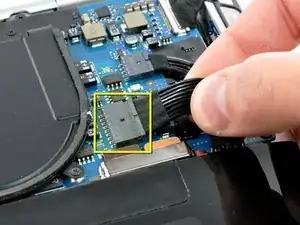

Отключите разъём аккумулятора, вытянув его прямо из гнезда.

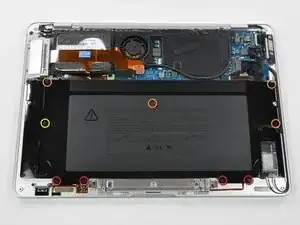

Снимите следующие девять винтов, крепящих аккумулятор к корпусу Air:

Четыре винта 2,9 мм с крестовой шлицем.

Четыре винта 3,8 мм с крестовой шлицем.

Один винт 7,2 мм с крестовой шлицем.

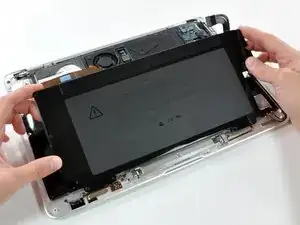

Поднимите аккумулятор и выньте его из корпуса Air.

Если вы устанавливаете новый аккумулятор, после установки его следует откалибровать:

Зарядите его до 100%, затем продолжайте зарядку ещё минимум 2 часа. Затем отключите питание и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и продолжайте использовать ноутбук до перехода в режим сна из‑за разряда. Подождите не менее 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если вы заметите нестабильную работу или проблемы после установки нового аккумулятора, возможно, потребуется сброс контроллера управления системой (SMC) вашего MacBook.

Отключите ленточный кабель крышки портов от логической платы, потянув его прямо вверх за чёрную тяговую вкладку.

Отклейте кабель «audio out» от клея, фиксирующего его к верхней части корпуса.

С помощью лопатки подденьте плату разъёма кабеля «audio out» с кронштейна жёсткого диска.

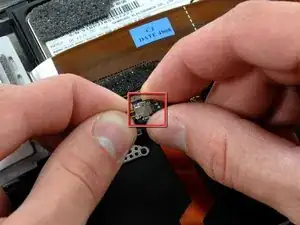

Отключите кабель «audio out» от его гнезда на ленточном кабеле крышки портов.

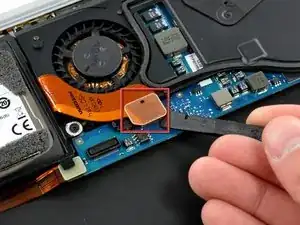

С помощью лопатки подденьте разъём кабеля жёсткого диска и отсоедините его от логической платы.

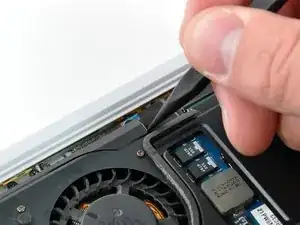

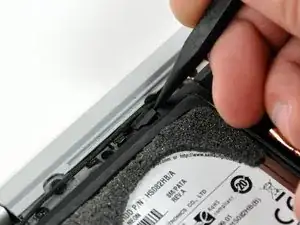

Острым концом лопатки выведите микрофонный кабель из канавки кронштейна жёсткого диска.

Снимите декоративную заглушку винта с клея, крепящего её к кронштейну жёсткого диска.

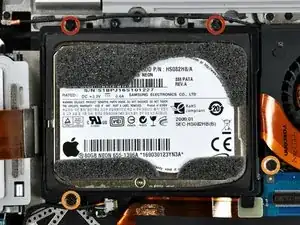

Снимите четыре винта с крестовой шлицем, крепящие узел жёсткого диска к верхней части корпуса:

Два винта 4,7 мм.

Два винта 3,9 мм.

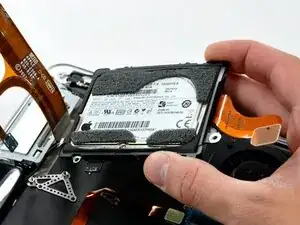

Поднимите узел жёсткого диска и выньте его из верхней части корпуса.

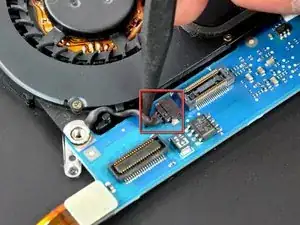

С помощью конца лопатки отсоедините разъём кабеля вентилятора, потянув его прямо от логической платы.

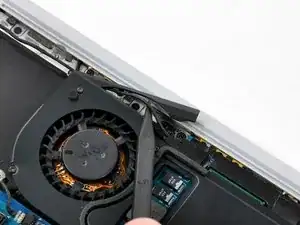

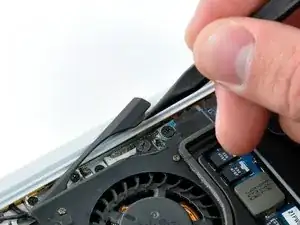

С помощью конца лопатки отведите декоративную крышку вентилятора в сторону.

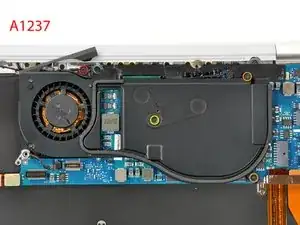

Если у вас оригинальная версия MacBook Air (A1237), смотрите изображение 1. Снимите следующие винты, крепящие радиатор к логической плате:

Один винт 5,9 мм с крестовой шлицем.

Два винта 1,9 мм с крестовой шлицем.

Один винт 1,9 мм с крестовой шлицем.

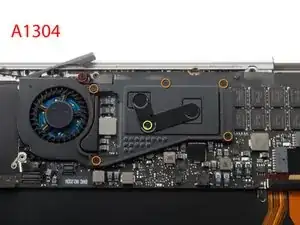

Если у вас версия MacBook Air A1304, смотрите изображение 2. Снимите следующие винты, крепящие радиатор к логической плате:

Один винт 5,0 мм с крестовой шлицем

Пять винтов 1,9 мм с крестовой шлицем.

Один винт 2,5 мм с крестовой шлицем.

Поднимите фиксатор процессора с радиатора.

Выведите микрофонный кабель из канала в вентиляторе.

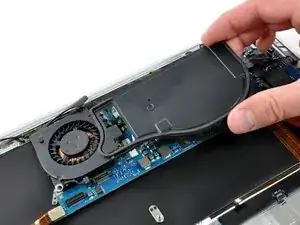

Поднимите радиатор и снимите его с логической платы.

Будьте внимательны к микрофонному кабелю при подъёме радиатора, он может зацепиться за верхнюю кромку вентилятора.

При установке радиатора обратно на логическую плату обязательно нанесите новый слой термопасты. У нас есть руководство, которое облегчает замену термопасты.
