Замена оптического привода MacBook Pro 13" Unibody середины 2009 г.

Снимите следующие 10 винтов, закрепляющих нижнюю крышку на MacBook Pro 13" Unibody:

Семь крестовых винтов 3 мм.

Три крестовых винта 13,5 мм.

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защёлки.

В целях предосторожности рекомендуется отключить разъём аккумулятора от логической платы, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора вверх из его гнезда на логической плате.

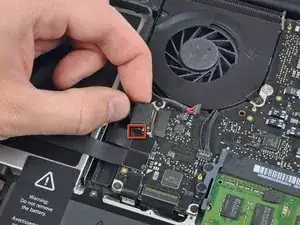

Используя плоский конец лопатки, осторожно подденьте разъём кабеля правого динамика/сабвуфера прямо вверх, чтобы отсоединить его от логической платы. Будьте осторожны, чтобы не оторвать гнездо. Потяните разъём в сторону оптического привода.

Подденьте снизу, под проводами.

Необходимо сдвинуть небольшую прозрачную пластиковую фиксацию кабеля (обведена красным), приклеенную к логической плате, прежде чем отключать кабель камеры. Будьте осторожны, чтобы не отломать компоненты платы при сдвиге фиксации от разъёма кабеля камеры.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отключить его от логической платы.

Этот разъём металлический и легко гнётся. Убедитесь, что вы правильно совместили разъём с его гнездом на логической плате перед установкой.

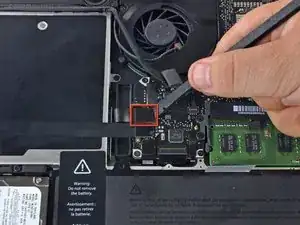

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода прямо вверх и отсоединить его от логической платы.

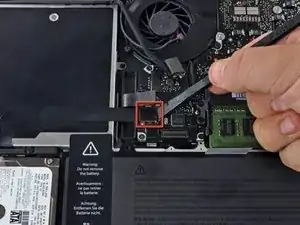

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска прямо вверх и отсоединить его от логической платы.

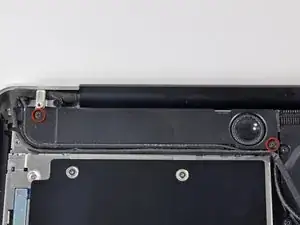

Снимите два крестовых винта, закрепляющих сабвуфер к верхней части корпуса. Правый винт — 5 мм, левый — 3,9 мм.

Более длинный из двух винтов расположен справа.

Сабвуфер всё ещё подключён к правому динамику, поэтому не снимайте его полностью пока.

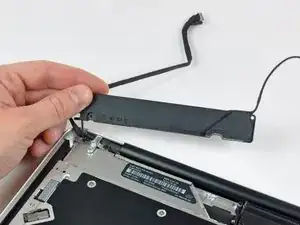

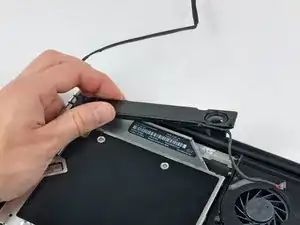

Поднимите сабвуфер с оптического привода и отложите его над компьютером.

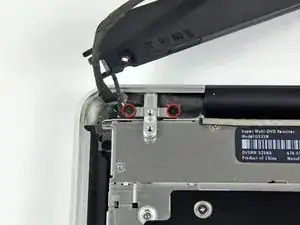

Снимите два крестовых винта 8,4 мм, фиксирующих крепление кабеля камеры к верхней части корпуса.

Правый винт может оставаться зафиксированным в кабеле камеры.

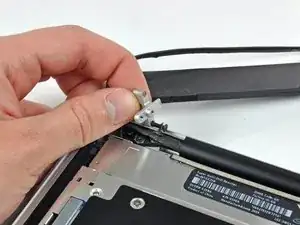

Поднимите крепление кабеля камеры из верхней части корпуса.

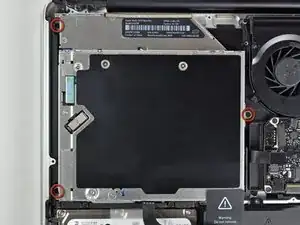

Снимите три крестовых винта 2,5 мм, фиксирующих оптический привод к верхней части корпуса.

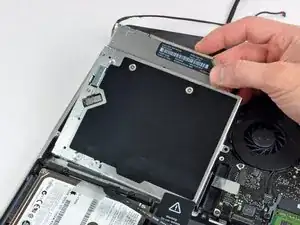

Поднимите оптический привод за правый край и вытащите его из компьютера.

Снимите кабель оптического привода, потянув его прямо от оптического привода.

Этот разъём особенно глубокий, поэтому тяните от привода по центру разъёма.

Если в вашем оптическом приводе застрял CD или другой предмет, у нас есть руководство по ремонту оптического привода.

Снимите два чёрных винта Phillips #0, удерживающих небольшой металлический монтажный кронштейн. Перенесите этот кронштейн на ваш новый оптический привод или корпус для жёсткого диска.
