Разборка Macintosh IIsi

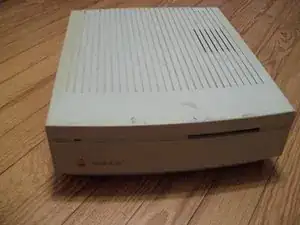

Да, у него есть только дисковод. Ему уже 20 лет!

Начнем руководство по ремонту!

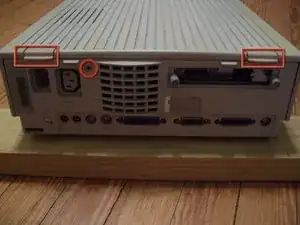

Потяните за 2 вкладки и поверните верхнюю крышку к передней части. Не забудьте удалить один винт.

Порты слева направо: аудио на вход и выход, последовательные порты, SCSI, видео, внешний дисковод и ADB.

У меня установлена карта Ethernet на Nubus. Некоторые могли установить дополнительную карту расширения.

Теперь он открыт! Этот Macintosh был спроектирован для сборки на заводе, что означало, что для его сборки требовалось мало или вовсе не требовалось винтов. Все держится на зажимах и фиксаторах. Внутри работать очень легко.

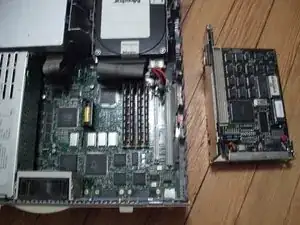

Здесь установлен жесткий диск Maxtor объемом 240 МБ и адаптер PDS-Nubus. Чтобы работать с Mac, мы должны сначала удалить их. Жесткий диск — это SCSI накопитель с микропрограммным обеспечением Apple.

В правом верхнем углу находится блок питания мощностью 100 ватт, произведенный компанией Sony. Нижний блок — это дисковод Sony Superdrive.

Обратите внимание на чистый, удобный доступ к конструкции. Вы больше никогда не увидите ничего подобного от Apple!

Удалите эти два винта с большим гаечным ключом, если они у вас есть. Затем снимите скобу PDS, потянув прямо вверх.

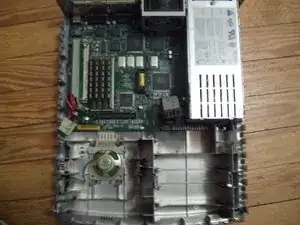

Теперь у вас есть доступ к оперативной памяти и батарее PRAM.

Чтобы удалить жесткий диск, отсоедините SCSI-кабель, кабель питания и потяните за внешнюю вкладку на кронштейне накопителя. Поднимите накопитель за эту вкладку. Затем сделайте то же самое с другой вкладкой, и накопитель должен выйти.

Чтобы удалить дисковод, потяните за один фиксатор и поднимите накопитель. Затем отпустите другой фиксатор, и накопитель должен освободиться. Не забудьте отсоединить кабель данных.

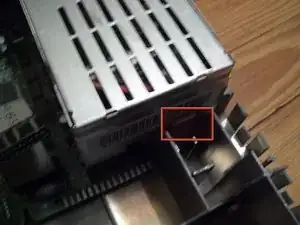

Чтобы удалить блок питания, вытащите этот фиксатор и потяните на себя блок питания.

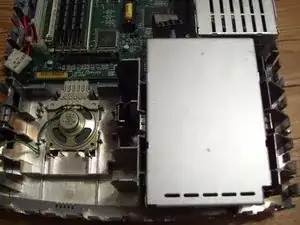

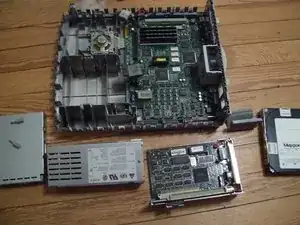

Наконец, все компоненты сняты! Это дает вам доступ к очистке материнской платы, добавлению оперативной памяти или замене литиевой батареи PRAM 1/2 AA.

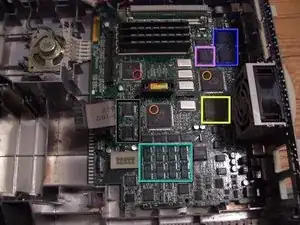

Материнская плата IIsi.

ЦП — Motorola 68030 на 20 МГц. ЦП можно легко разогнать до 25 или 30 МГц, заменив осциллятор в алюминиевом корпусе справа от ЦП на более высокий. Система может иметь сопроцессор с помощью адаптера PDS к Nubus.

Чипсет системы, разработанный Apple и изготовленный VLSI. Упрощенная версия логики системы IIci.

Последовательные контроллеры для портов LocalTalk.

Чип звука Apple (ASC), индивидуальный дизайн от Apple. Он использует тот же звуковой контроллер, что и LC и Classic. Это первые компьютеры с встроенным входом звука!

Контроллер SCSI AMD 53C80.

SIWM (Super Integrated Wozniak Machine) управляет дисководом и функциями питания.

Оперативная память, пайка 100 нс.
