Замена ЖК-экрана HP Pavillion G60-120US

Убедитесь, что ноутбук выключен.

Переверните ноутбук, чтобы получить доступ к батарее.

Сдвиньте и удерживайте фиксатор батареи влево, чтобы освободить батарею из устройства.

Удерживая фиксатор батареи, возьмитесь за батарею и аккуратно приподнимите её вверх.

Отверткой Phillips #0 снимите семь винтов 4,0 мм в отсеке для батареи на нижней панели ноутбука.

Отверткой Phillips #0 снимите два винта 4,0 мм с крышки жёсткого диска.

Снимите крышку отсека жёсткого диска.

Извлеките жёсткий диск, аккуратно потянув и отсоединив его от ноутбука.

Осторожно потяните за черно-красный провод внизу слева, чтобы отсоединить провод от компонента.

Снимите два винта Phillips #0 длиной 4,0 мм из отсека жёсткого диска.

Отверткой Phillips #0 снимите два винта 4,0 мм с крышки отсека памяти.

Снимите крышку отсека памяти.

Отверткой Phillips #0 снимите винт 4,0 мм с крышки модуля Wi‑Fi.

Снимите крышку модуля Wi‑Fi.

Отверткой Phillips #0 снимите два винта 3,0 мм, фиксирующие модуль Wi‑Fi.

Возьмите модуль Wi‑Fi и аккуратно потяните вверх и влево, чтобы отсоединить его от ноутбука.

Отсоедините два провода, подключенные к основе модуля.

Снимите модуль Wi‑Fi.

Отверткой Phillips #0 снимите семь винтов 4,0 мм на нижней части ноутбука.

Верните ноутбук в вертикальное положение.

Вставьте инструмент для вскрытия в верхний правый угол клавиатуры и аккуратно приподнимите её, чтобы отделить от корпуса.

Не прикладывайте чрезмерное усилие, чтобы не погнуть и не сломать клавиатуру.

Не вынимайте клавиатуру полностью — под ней находится шлейф подключения.

Возьмитесь за шлейф и аккуратно вытяните его, чтобы отсоединить от ноутбука.

Не применяйте чрезмерную силу.

Снимите клавиатуру.

Вставьте инструмент для вскрытия в верхний правый угол и аккуратно приподнимите оставшуюся часть крышки, чтобы отделить её от ноутбука.

Избегайте чрезмерной силы, чтобы не сломать крышку.

Не вытягивайте крышку полностью — к ноутбуку ещё подсоединён провод.

Отсоедините плоский шлейф, слегка подняв чёрную защёлку в нижней части шлейфа кончиками пальцев.

Разъедините шлейф и снимите крышку.

Снимите кабель мыши и тачпада, подняв чёрную защёлку и аккуратно вытащив кабель.

Отсоедините белый провод экрана внизу слева, аккуратно вытянув его.

Отсоедините два чёрных кабеля экрана в средней левой части, аккуратно вытянув их.

Вытяните чёрный кабель в верхнем правом углу ноутбука.

При удалении проводов нажимайте аккуратно.

Отверткой Phillips #0 снимите четыре винта 4,0 мм на обоих шарнирах экрана ноутбука.

Аккуратно приподнимите и отсоедините модуль дисплея от основания ноутбука.

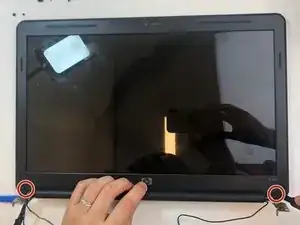

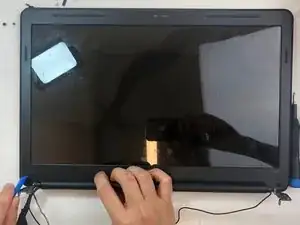

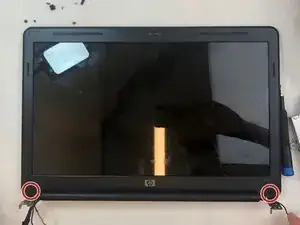

С помощью инструмента для вскрытия аккуратно снимите два заглушки винтов с нижних углов экрана.

Отверткой Phillips #0 удалите два винта длиной 4,0 мм с крышки ЖК-экрана.

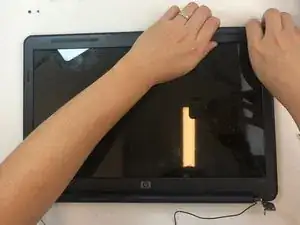

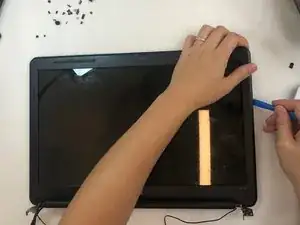

С помощью инструмента для вскрытия аккуратно приподнимите крышку ЖК-экрана и снимите её.

Следите за тем, чтобы не прилагать избыточное усилие при отсоединении и снятии крышки экрана.

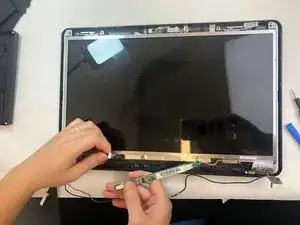

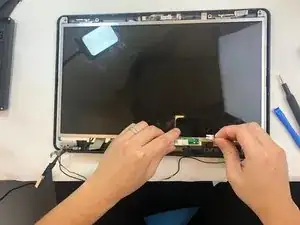

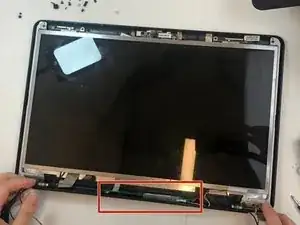

Возьмите концы светодиодного/жк-чипа руками и осторожно вытяните его, чтобы отсоединить от отсека экрана.

Будьте осторожны, чтобы не повредить чип при вытягивании.

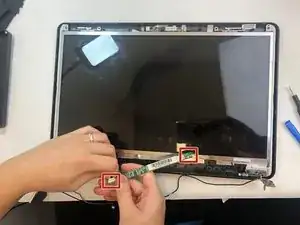

Отключите два кабеля экрана от ЖК-чипа.

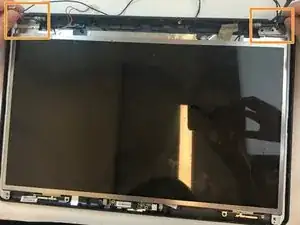

Отверткой Phillips #0 удалите шесть винтов длиной 4,0 мм с держателя ЖК-экрана.

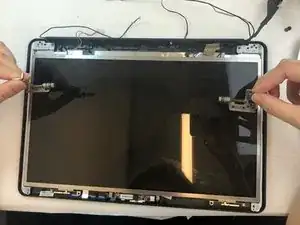

Снимите две петли на нижнем крае экрана.

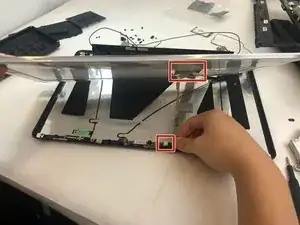

Поднимите экран вместе с держателем и отсоедините два кабеля, подключенные к экрану.

Отогните пластиковую ленту, прикрывающую проводку, и аккуратно потяните за провод, чтобы отсоединить его.

Снимите держатель экрана и ЖК-экран из отсека ноутбука.

Отверткой Phillips #0 удалите по четыре винта длиной 4,0 мм с каждой стороны держателя экрана.

Отсоедините и снимите держатель экрана с дисплея.
