Замена вентилятора HP Pavilion G60-235DX

Пожалуйста, отключите питание устройства. В противном случае это может повредить жёсткий диск компьютера и причинить вред человеку.

Сдвиньте защёлку, чтобы извлечь аккумулятор

После извлечения аккумулятора вы найдёте 8 винтов на месте его размещения. Выкрутите эти 8 винтов.

Не применяйте силу, если рамка не выходит. Это может сломать фиксатор рамки.

После снятия винтов от отсека аккумулятора откройте ноутбук, чтобы снять рамку клавиатуры.

Подденьте рамку сбоку при помощи лопатки. Аккуратно освободите защёлку. Следите, чтобы не сломать фиксатор.

Затем используйте лопаточку, чтобы аккуратно снять рамку сверху. Будьте осторожны, чтобы не сломать фиксатор.

Затем нажмите кнопку, расположенную над тачпадом, чтобы полностью снять рамку с нижней части корпуса.

Когда рамка снята, клавиатура освободится для извлечения. Снимите шлейфный кабель — аккуратно вытяните ленту из разъёма.

Клавиатура теперь отключена от компьютера.

Отсоедините два провода, аккуратно потянув их наружу.

Затем снимите два провода с зажима, который держал провод на месте.

Снимите закрытый шлейф, расположенный с левой стороны компьютера.

Аккуратно вытяните меньший провод из его зажима. Не тяните за сам провод — используйте пластиковую защитную накладку, чтобы тянуть за неё.

С каждой стороны экрана удерживают по 3 винта. Выкрутите все винты с каждой стороны.

Затем аккуратно выньте экран из посадочного места. Не применяйте силу.

Используйте лопаточку, чтобы снять резиновую заглушку внизу с каждой стороны экрана.

Выкрутите винты с каждой стороны.

Плотно подденьте переднюю рамку экрана. Проведите лопаткой по периметру передней рамки. Будьте осторожны, чтобы не повредить защёлки — это может повредить весь экран.

Будьте осторожны при перемещении экрана — вы можете повредить кабель монитора и веб-камеры.

Снимите экран с посадочного места.

Аккуратно отсоедините кабель веб-камеры от монитора, который находится на задней стороне ноутбука.

Снимите четыре винта с боковой части.

Положите компьютер задней панелью к себе и найдите винт, показанный на изображении.

Выкрутите винты.

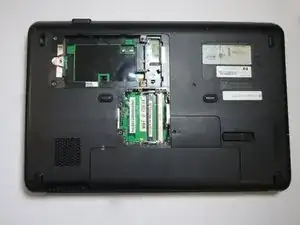

Снимите крышку, которую удерживали только что извлечённые винты.

Сдвиньте этот ползунок, чтобы извлечь аккумулятор. Это безопасно при работе с памятью компьютера.

Извлеките каждый модуль оперативной памяти. Для этого сожмите защёлки по бокам модуля.

Снимите пластину в верхнем левом углу задней крышки, показанную здесь.

Вам понадобится отвёртка, чтобы выкрутить винты 5 мм, крепящие эту пластину.

При помощи отвёртки выкрутите винты 3 мм, удерживающие пластину, расположенную непосредственно справа от центральной пластины.

Снимите аккумулятор, сдвинув фиксатор и потянув вверх и наружу.

Аккумулятор расположен непосредственно под двумя недавно снятыми пластинами.

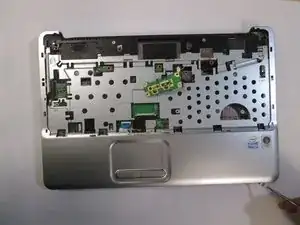

Используйте лопаточку, чтобы снять оставшуюся клавиатурную панель на передней части корпуса ноутбука.

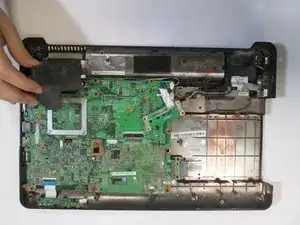

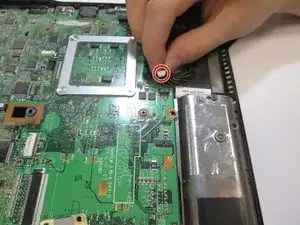

Отсоедините провод, который подключает вентилятор к левой стороне материнской платы.

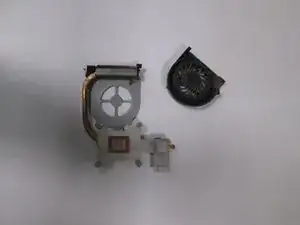

Теперь вы можете заменить неисправный вентилятор на новый.
