Замена вентилятора HP Pavilion G60-247CL

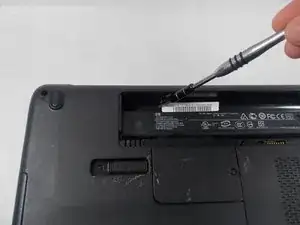

Нажмите вниз и сдвиньте вправо ползунок фиксатора батареи.

После сдвига вправо батарея поднимется и выйдет наружу.

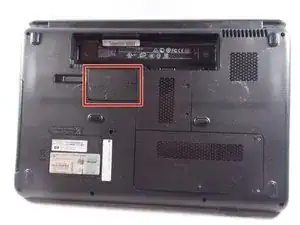

Найдите крышку доступа к оперативной памяти на нижней стороне ноутбука.

Удалите два винта, удерживающих крышку доступа к модулю памяти, крестообразной отверткой Phillips #1.

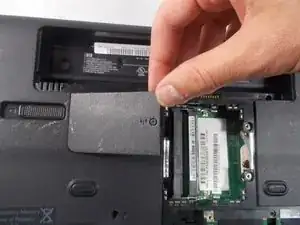

Поднимите крышку модуля памяти и снимите её, чтобы открыть доступ к планкам оперативной памяти.

Аккуратно раздвиньте две металлические защёлки по бокам планки оперативной памяти.

Аккуратно поднимите планку оперативной памяти и выньте её из посадочного разъёма.

Повторите предыдущие два шага для оставшейся планки оперативной памяти.

Снимите семь винтов Phillips #1 с задней стороны ноутбука.

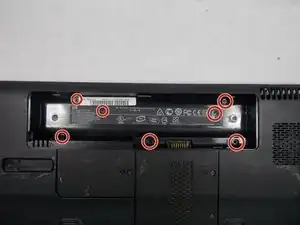

Удалите семь винтов Phillips #0 из отсека для батареи.

Поверните компьютер лицевой стороной к себе.

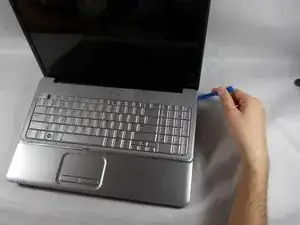

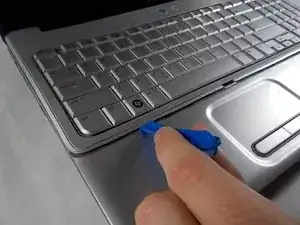

С помощью инструмента для вскрытия приподнимите корпус клавиатуры.

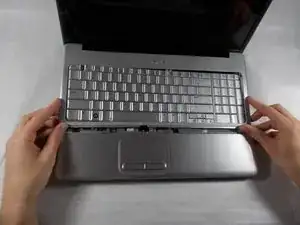

Аккуратно приподнимите клавиатуру.

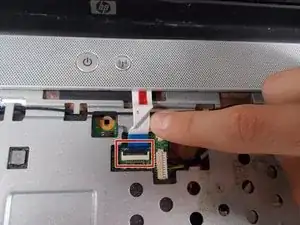

Осторожно потяните вверх защёлку шлейфа питания (расположенную по центру), чтобы полностью отсоединить клавиатуру.

В правом верхнем углу ноутбука находится ещё одна защёлка, удерживающая корпус клавиатуры.

Осторожно вытяните защёлку, чтобы полностью отсоединить крышку.

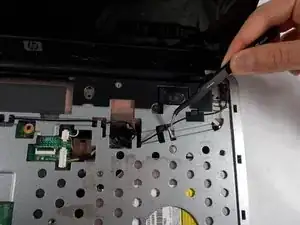

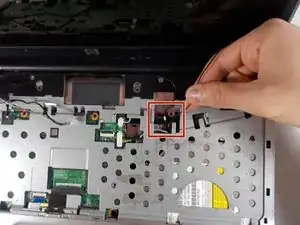

В правом верхнем углу снимите чёрный провод из-под металлических защёлок с помощью пинцета.

Снимите чёрный провод в правом верхнем углу, аккуратно потянув его наружу.

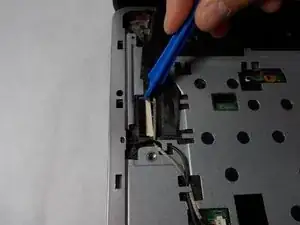

В левом верхнем углу компьютера снимите чёрную защёлку с помощью инструмента для вскрытия.

Нажмите инструментом вправо, чтобы вытолкнуть защёлку.

В нижнем левом углу компьютера найдите белую защёлку.

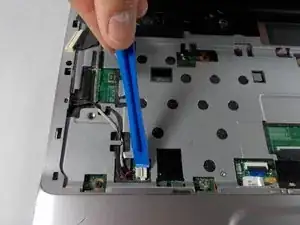

С помощью инструмента для вскрытия подденьте белую защёлку.

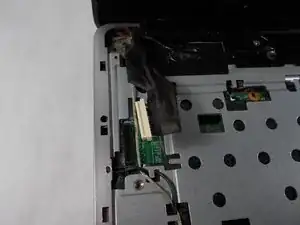

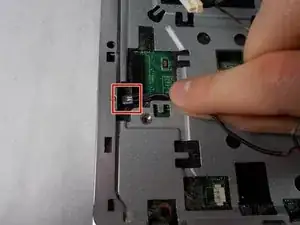

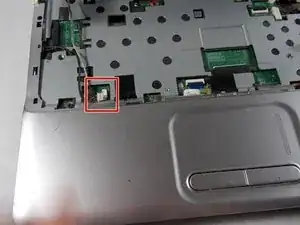

На левой стороне компьютера найдите чёрный провод с прозрачной защёлкой.

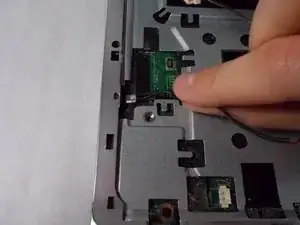

Аккуратно потяните провод вправо, чтобы отсоединить его.

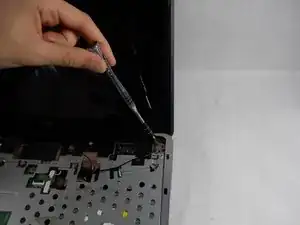

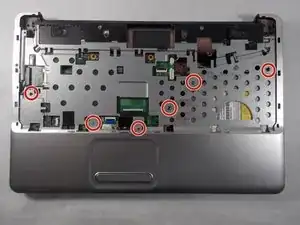

В верхних углах компьютера отвинтите три винта Phillips #0.

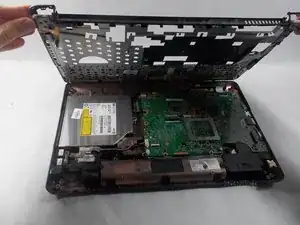

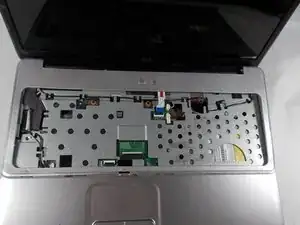

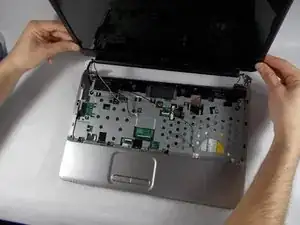

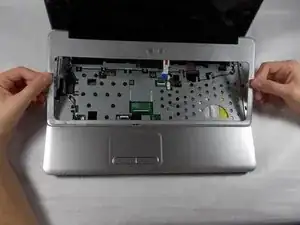

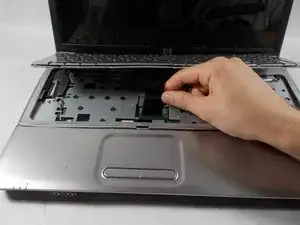

Осторожно приподнимите верхнюю часть корпуса компьютера.

Найдите два винта в нижних углах экрана.

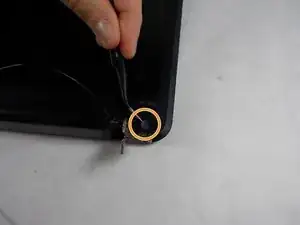

С помощью пинцета снимите резиновые чёрные заглушки над винтами.

Удалите два винта Phillips #0.

С помощью инструмента для вскрытия отодвиньте рамку экрана.

Снимите рамку, чтобы полностью открыть доступ к экрану.

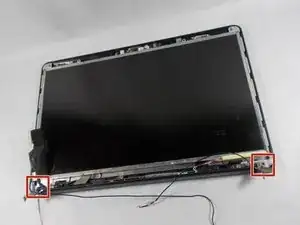

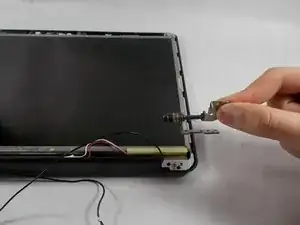

Снимите две нижние опоры экрана.

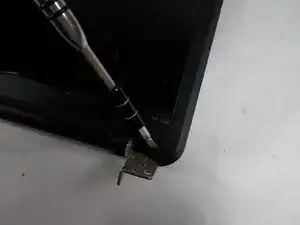

Крестообразной отверткой Phillips #1 удалите по два винта с каждой стороны.

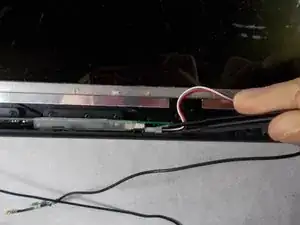

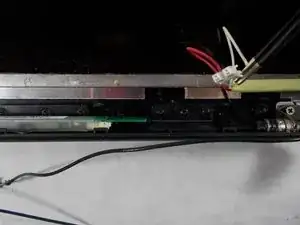

С помощью пинцета отсоедините красно-белый провод от нижней части экрана.

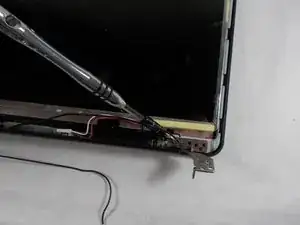

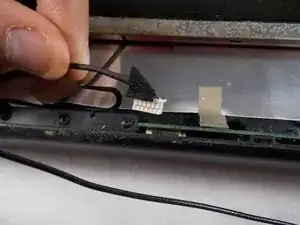

Пока экран всё ещё приподнят, снимите чёрный провод в нижней средней части экрана, потянув аккуратно.

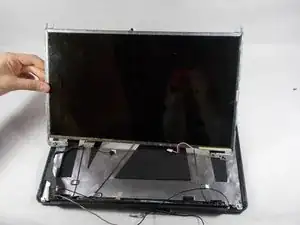

Осторожно извлеките экран из внешнего корпуса.

Извлеките аккумулятор и оперативную память.

Найдите панель доступа к жёсткому диску.

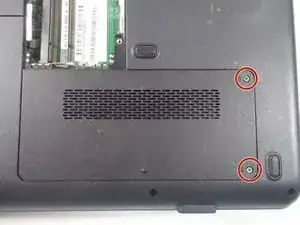

Удалите два винта Phillips #1 1.2 мм на панели доступа к жёсткому диску.

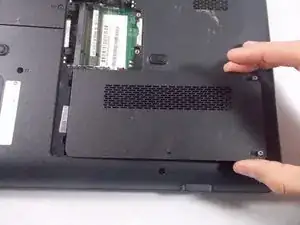

После снятия винтов сдвиньте панель жёсткого диска вправо, чтобы снять её.

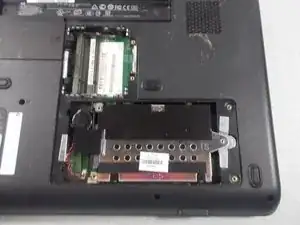

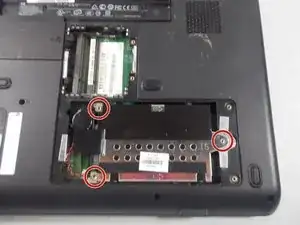

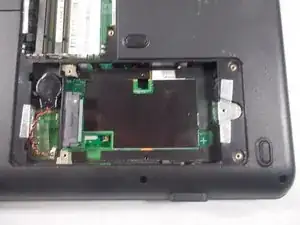

Определите три винта, удерживающие крышку жёсткого диска.

Используйте отвёртку Phillips #0, чтобы удалить три винта и открыть доступ к жёсткому диску.

В данном ноутбуке конкретно жёсткого диска нет — в Вашем будет.

Найдите резервную батарею рядом с жёстким диском.

Осторожно выньте резервную батарею пальцами.

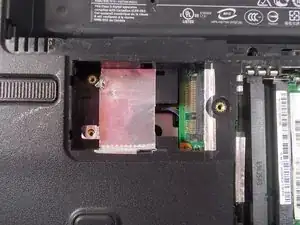

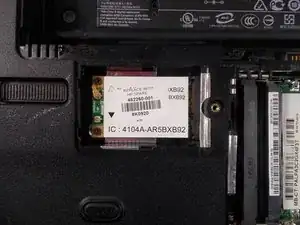

Найдите панель крышки модуля Wi‑Fi слева от оперативной памяти.

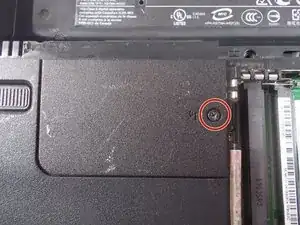

Используйте отвёртку Phillips #1, чтобы удалить винт с панели крышки модуля Wi‑Fi.

Поднимите сторону с винтом, чтобы снять панель.

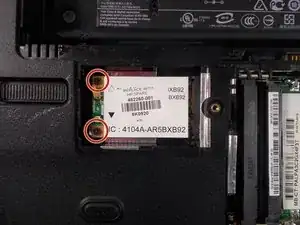

Снимите два винта Phillips #00 1.2 мм.

После снятия винтов модуль Wi‑Fi приподнимется.

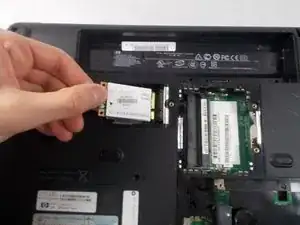

Извлеките модуль Wi‑Fi, потянув его влево от корпуса ноутбука.

Переверните ноутбук лицевой стороной вверх.

Удалите пять винтов Phillips #00 1.2 мм.

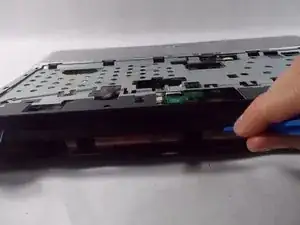

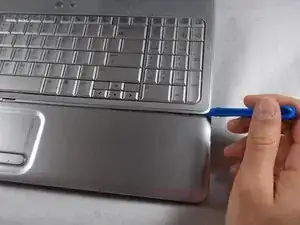

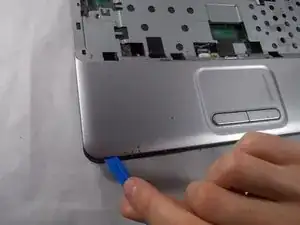

Используйте лопатку, чтобы отщёлкнуть корпус по всем углам и краям ноутбука.

Поднимите и снимите корпус, чтобы открыть доступ к динамикам.

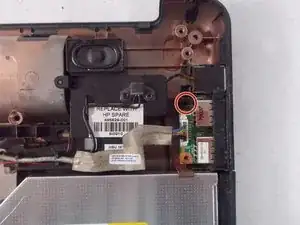

Удалите выделенный винт Phillips #00 1.2 мм с правого динамика.

С помощью лопатки снимите выделенный белый провод.

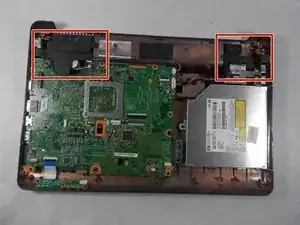

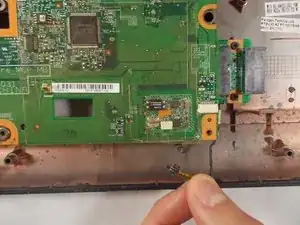

С помощью лопатки снимите оба выделенных провода с материнской платы.

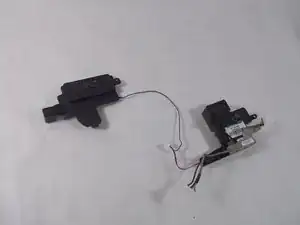

Поднимите каждый динамик и выньте его из основания.

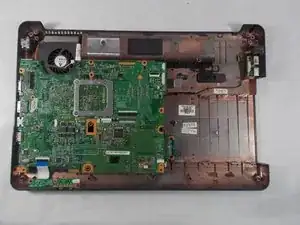

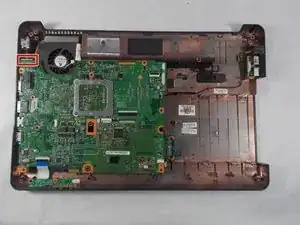

Найдите вентилятор в верхнем левом углу.

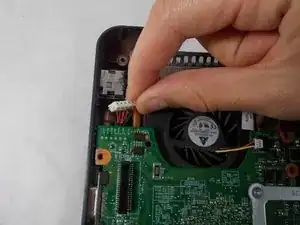

Осторожно отсоедините провод, подключённый к материнской плате, пальцами.

Найдите дисковод в нижнем правом углу.

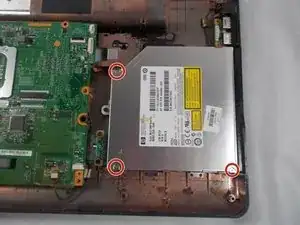

Удалите три винта с помощью отвёртки Phillips #00.

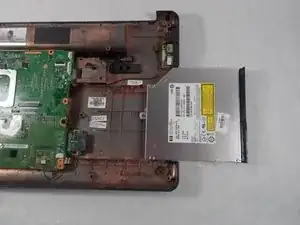

Выдвиньте дисковод, сдвинув его вправо.

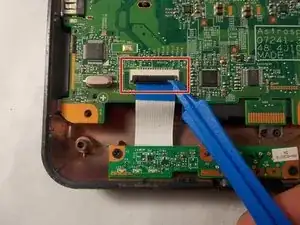

Аккуратно отсоедините ленточный кабель с помощью инструмента для вскрытия.

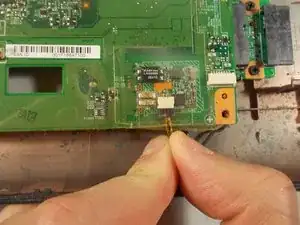

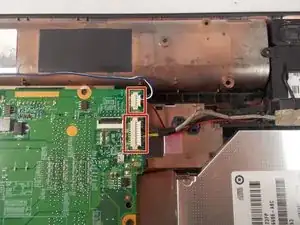

Отсоедините провод, подключённый к материнской плате, аккуратно потянув вниз.

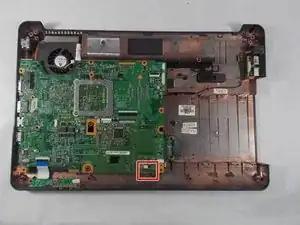

Отсоедините провод, подключённый к материнской плате, используя инструмент для вскрытия.

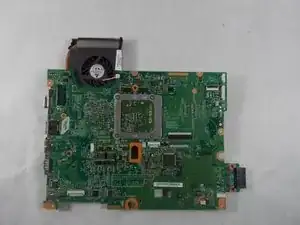

Осторожно извлеките материнскую плату с вентилятором из корпуса.

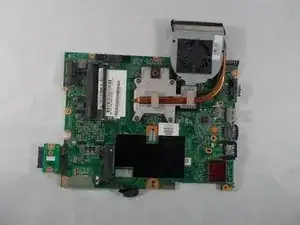

Переверните материнскую плату, чтобы посмотреть на заднюю сторону.

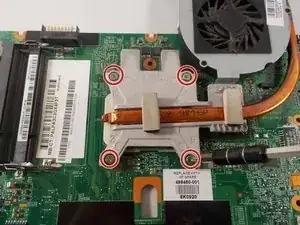

Удалите четыре винта 1,6 мм крестовой отверткой размера #1.

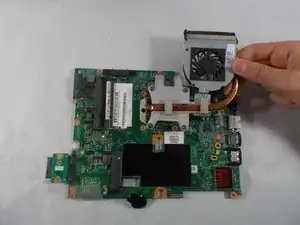

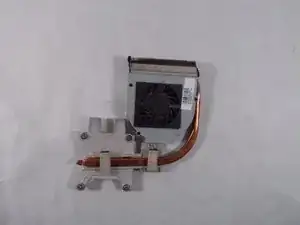

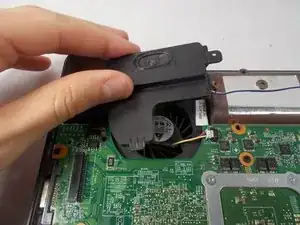

Осторожно выньте вентилятор.
