Замена вентилятора HP Pavilion G60-120US

Убедитесь, что ноутбук выключен.

Переверните ноутбук, чтобы открыть отсек батареи.

Сдвиньте и удерживайте фиксатор батареи влево, чтобы освободить батарею от устройства.

Удерживая фиксатор батареи, схватите батарею и аккуратно потяните её вверх.

Используя отвертку Phillips №0, снимите семь винтов 4,0 мм в отсеке для батареи ноутбука.

Используя отвертку Phillips №0, удалите два винта 4,0 мм с крышки жесткого диска.

Снимите крышку жесткого диска.

Удалите жесткий диск, аккуратно потянув и отсоединив его от ноутбука.

Осторожно потяните за черно-красные провода внизу слева, чтобы отсоединить провод от компонента.

Снимите два винта Phillips №0 4,0 мм из отсека жесткого диска.

Используя отвертку Phillips №0, удалите два винта 4,0 мм с крышки отсека памяти.

Снимите крышку отсека памяти.

Используя отвертку Phillips №0, удалите винт 4,0 мм с крышки модуля Wi‑Fi.

Снимите крышку модуля Wi‑Fi.

Используя отвертку Phillips №0, удалите два винта 3,0 мм, фиксирующие модуль Wi‑Fi.

Возьмите модуль Wi‑Fi и аккуратно потяните вверх и влево, чтобы отсоединить его от ноутбука.

Отключите два провода, соединяющие основание модуля.

Удалите модуль Wi‑Fi.

Используя отвертку Phillips №0, удалите семь винтов 4,0 мм на нижней части ноутбука.

Верните ноутбук в вертикальное положение.

Вставьте инструмент для вскрытия в верхний правый угол клавиатуры и аккуратно приподнимите её, чтобы отделить от ноутбука.

Не прикладывайте чрезмерное давление во избежание сгиба или поломки клавиатуры.

Не тяните клавиатуру полностью — под ней находится проводное соединение.

Схватите провод и аккуратно вытяните его, чтобы отсоединить от ноутбука.

Не применяйте чрезмерную силу.

Снимите клавиатуру.

Вставьте инструмент для вскрытия в верхний правый угол и аккуратно приподнимите остальную часть крышки, чтобы отделить её от ноутбука.

Избегайте чрезмерного усилия, которое может сломать крышку.

Не вытягивайте крышку полностью — к ноутбуку всё ещё подключён провод.

Используя кончики пальцев, отсоедините ленточный кабель, аккуратно подняв чёрную защёлку, расположенную на нижнем конце кабеля.

Разъедините кабель и снимите крышку.

Снимите кабель мыши и тачпада, подняв чёрную защёлку и аккуратно вытянув кабель.

Отсоедините белый кабель экрана внизу слева, аккуратно вытянув его.

Отсоедините два чёрных кабеля экрана в середине слева, аккуратно вытянув их.

Вытяните чёрный кабель в верхней правой части ноутбука.

При удалении проводов применяйте мягкое давление.

Используя отвертку Phillips №0, удалите четыре винта 4,0 мм на обоих петлях экрана ноутбука.

Осторожно приподнимите и отсоедините сборку дисплея от основания ноутбука.

Отверткой Phillips №0 отвинтите четыре винта длиной 4 мм из средней рамки.

С помощью лопатки для вскрытия аккуратно приподнимите каждый угол средней рамки.

Будьте осторожны при приложении усилия лопаткой — она может сломаться при попытке приподнять среднюю рамку.

Отсоедините и снимите среднюю рамку с основного корпуса ноутбука.

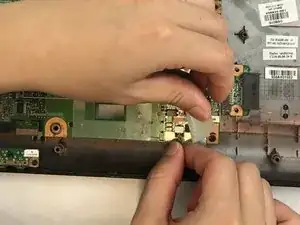

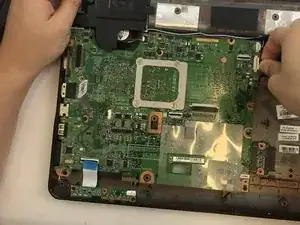

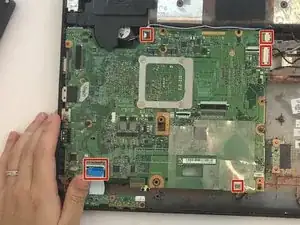

Осторожно отсоедините пять проводов, подключённых к материнской плате.

Не прикладывайте чрезмерную силу при вытягивании проводов.

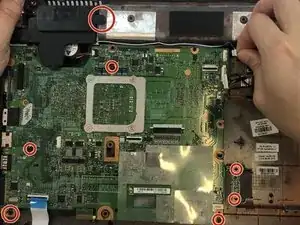

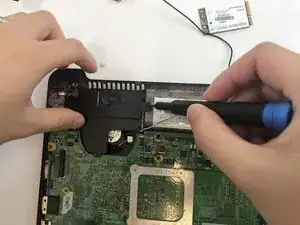

Снимите семь винтов Phillips №0 длиной 4 мм с материнской платы.

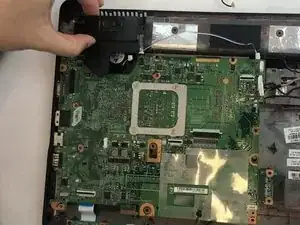

Снимите динамик, расположенный над вентилятором.

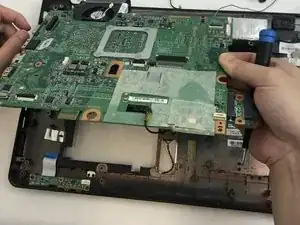

Осторожно поднимите материнскую плату и извлеките её из ноутбука.

Переверните материнскую плату на нижнюю сторону.

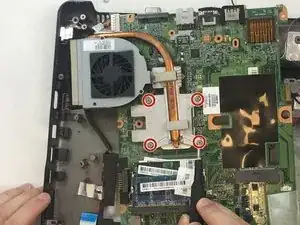

Отверткой Phillips №0 снимите четыре винта длиной 4 мм с радиатора.

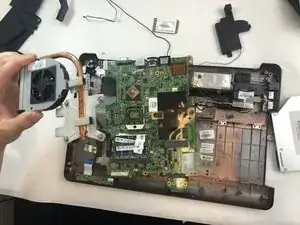

Снимите вентилятор и радиатор с материнской платы.

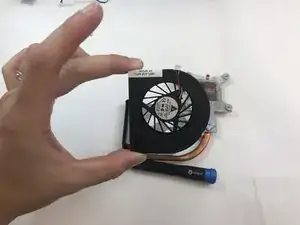

Переверните вентилятор и радиатор так, чтобы была видна нижняя сторона.

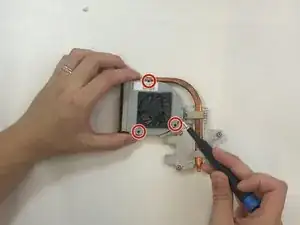

Отверткой Phillips №0 снимите три винта длиной 2 мм с крышки вентилятора.

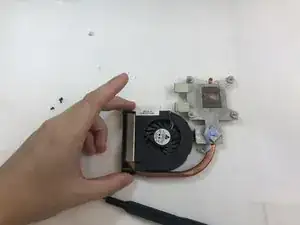

Отсоедините вентилятор и снимите его с радиатора.
