Замена ЖК-дисплея HP Pavilion dv6-2158nr

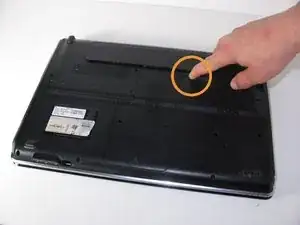

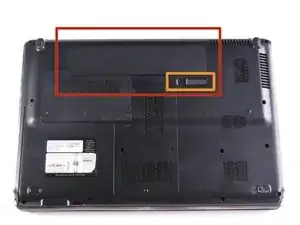

Найдите аккумулятор на нижней стороне ноутбука.

Сдвиньте фиксатор — аккумулятор выскочит.

Снимите аккумулятор

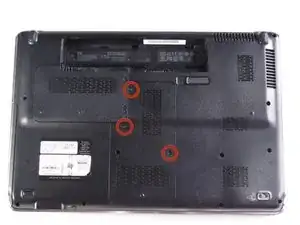

Используя крестовую отвертку Philips #1, ослабьте три прижимных винта 7 мм, которые крепят крышку отсека памяти к корпусу.

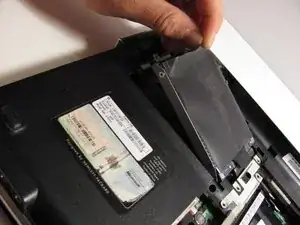

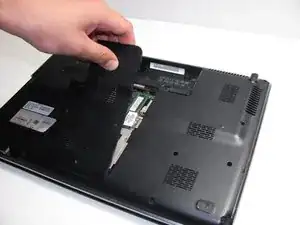

Поднимите задний край крышки, отведите её вверх и вперёд и снимите крышку.

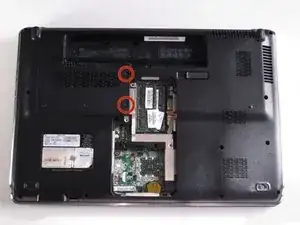

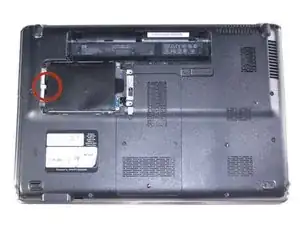

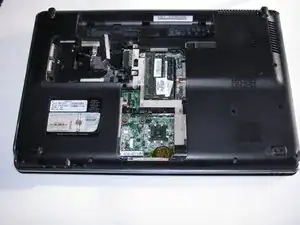

Ослабьте два прижимных винта 6 мм, которые крепят панель порта жесткого диска к корпусу, используя крестовую отвертку Philips #1.

Поднимите правую сторону панели порта жесткого диска, отведите её вверх и влево и снимите панель.

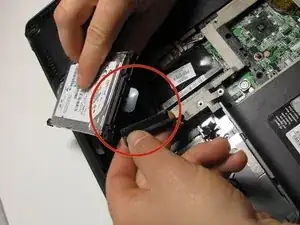

Используйте вкладку из майлара, чтобы приподнять жесткий диск, затем сдвиньте его влево, чтобы освободить из отсека.

Отключите кабель жесткого диска от системной платы.

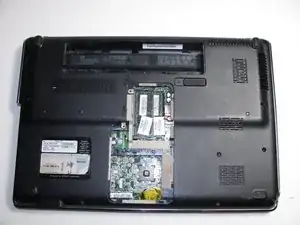

Извлеките жесткий диск из отсека и отложите в сторону.

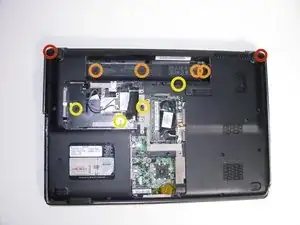

Переверните ноутбук крышкой вниз и найдите три группы винтов, которые крепят клавиатуру и крышку переключателей.

Два крестовых винта 7 мм, которые закрепляют крышку переключателей на корпусе.

Четыре крестовых винта 4,0 мм, которые закрепляют крышку переключателей на корпусе. (эти винты находятся внутри отсека для аккумулятора)

Четыре крестовых винта 7 мм, которые закрепляют клавиатуру на корпусе.

Снимите все десять винтов.

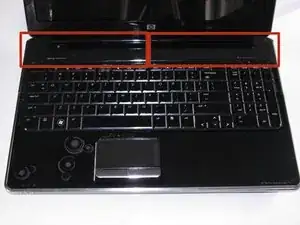

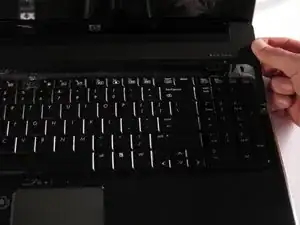

Переверните компьютер и найдите крышку переключателей.

С помощью инструмента для безопасного поддягания (Safe Pry Tool) отщёлкните крышку переключателей, пока она не оторвётся от корпуса.

Защелки потребуют аккуратного поддевания, чтобы освободить их.

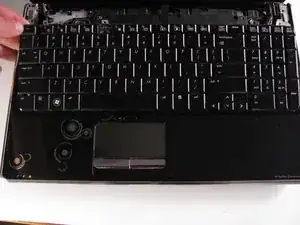

Сдвиньте крышку переключателей на сторону ЖК-дисплея, обнажив узел динамиков.

К узлу динамиков по-прежнему подключены два ленточных кабеля

Отключите два ленточных кабеля от узла динамиков.

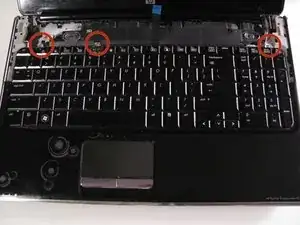

Снимите три серебристых крестовых винта 3,5 мм, которые крепят клавиатуру к корпусу.

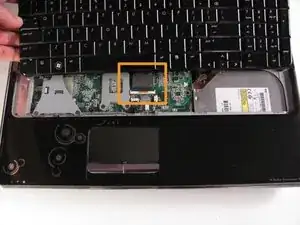

Поднимите задний край клавиатуры и сдвиньте клавиатуру назад, пока не станет доступен разъём клавиатуры на системной плате.

Отведите защёлку разъёма с нулевой силой вставки (ZIF), чтобы освободить ленточный кабель, затем аккуратно потяните кабель, чтобы извлечь его.

Необходимо отвести синюю пластиковую часть, чтобы освободить ленточный кабель от материнской платы.

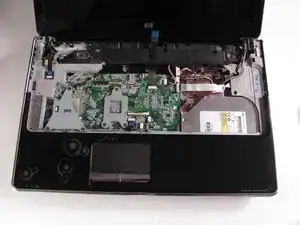

Клавиатуру можно теперь снять и отложить в сторону.

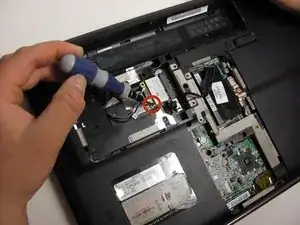

Снимите винт 3 мм, который крепит модуль WLAN к корпусу. (Край модуля, противоположный слоту, приподнимается от корпуса.)

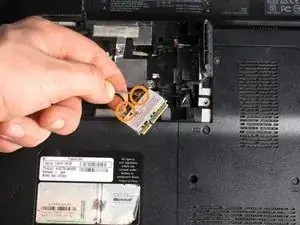

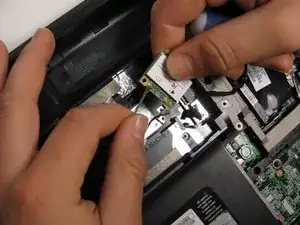

Извлеките модуль WLAN, потянув его из слота под углом.

Отключите два антенных кабеля WLAN от модуля.

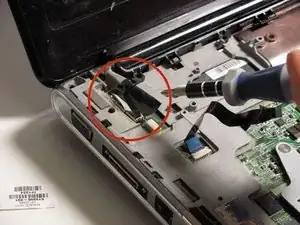

Отключите кабель дисплея, потянув вверх за язычки кабеля.

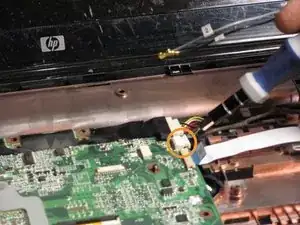

Отключите кабель веб-камеры/микрофона от системной платы.

Снимите антенные кабели WLAN и кабель веб-камеры/микрофона из держателей, встроенных в верхнюю крышку.

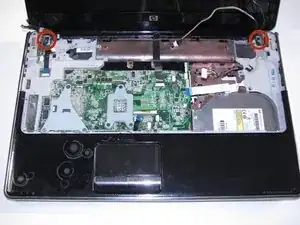

Снимите четыре крестовых винта 7 мм, которые крепят узел дисплея к корпусу.

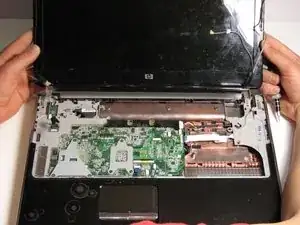

Поднимите узел дисплея вертикально вверх и снимите его.

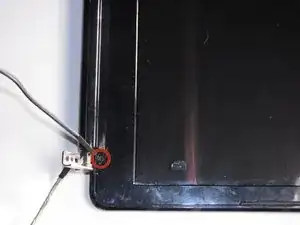

Снимите два крестовых винта 5 мм, которые крепят петлю дисплея к панельному модулю дисплея.

Винты скрыты под пластиковыми наклейками и их легко сорвать.

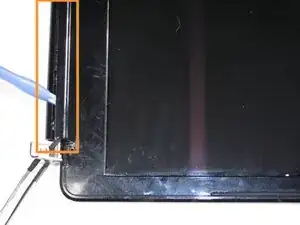

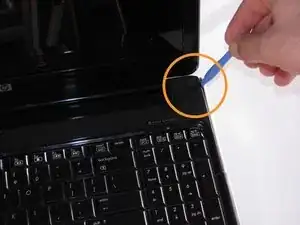

Используйте монтажный инструмент, чтобы осторожно согнуть пластик вокруг рамки монитора и освободить защёлки, удерживающие корпус дисплея вместе.

Будьте осторожны при использовании монтажного инструмента и избегайте повреждения защёлок рамки.

Снимите лицевую рамку дисплея, чтобы открыть доступ к ЖК-экрану

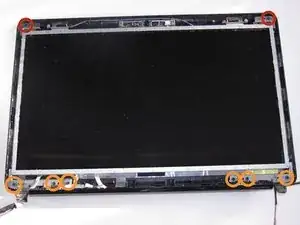

Удалите восемь винтов, крепящих ЖК-экран.

два крестообразных винта Phillips M2.5×5.0 в верхних углах.

шесть крестообразных винтов Phillips M2.5×5.0 в петлях дисплея

Согните нижнюю часть панели дисплея и освободите петли дисплея

Разместите ЖК-монитор рядом с панелью дисплея, перевернув его через петли дисплея.

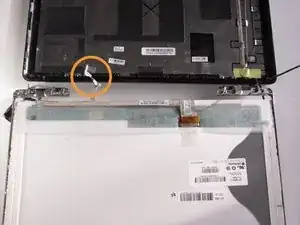

Отключите светодиодный кабель дисплея от кабеля панели дисплея и снимите панель дисплея.

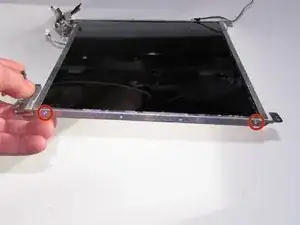

С помощью крестовой отвертки Philips #1 удалите четыре винта длиной 7 мм из рамы ЖК-монитора.

По два винта с каждой стороны ЖК-монитора.

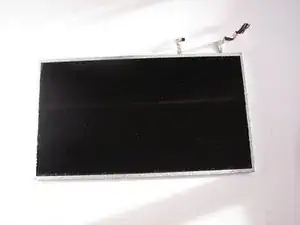

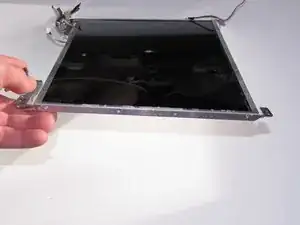

Снимите ЖК-монитор с рамы.
