Замена экрана HP Pavilion dv6-6180us

Перед началом работы выключите устройство и отсоедините его от питания.

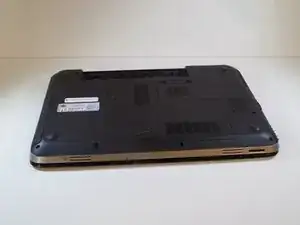

Переверните устройство так, чтобы нижняя панель была обращена вверх.

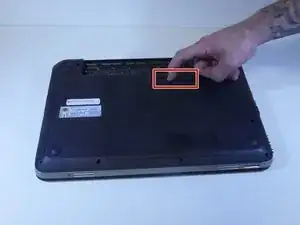

Сдвиньте фиксатор вправо.

Панель отщёлкнется в верхнем углу.

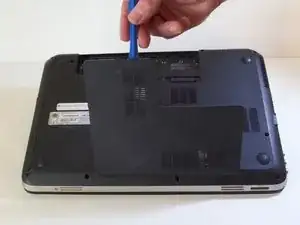

Используйте пластикoвый инструмент для открывания, чтобы снять заднюю панель.

Для снятия панели с корпуса может потребоваться небольшое усилие. Будьте осторожны при поддевании, чтобы не сломать панель или пластиковые защёлки, удерживающие её.

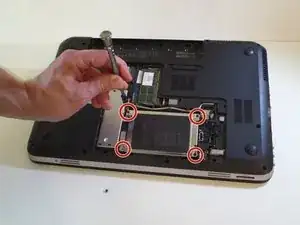

Отвёрткой PH1 выкрутите четыре винта 3,5 мм, фиксирующие жёсткий диск.

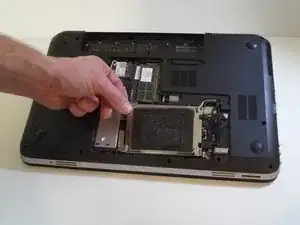

Поднимите угловой кронштейн и извлеките жёсткий диск.

Отключите кабель жёсткого диска, чтобы отсоединить диск.

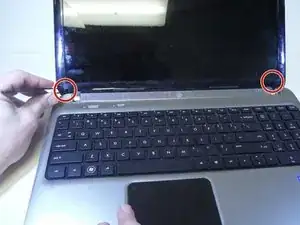

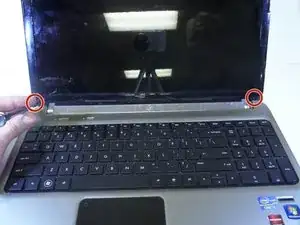

Пинцетом захватите верх и низ пробки и, покачивая туда‑сюда, вытащите резиновую заглушку.

Крышка приклеена на место, поэтому аккуратно подденьте край перед снятием.

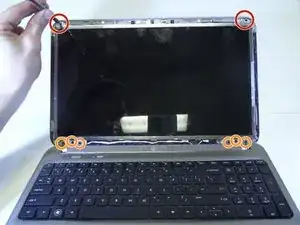

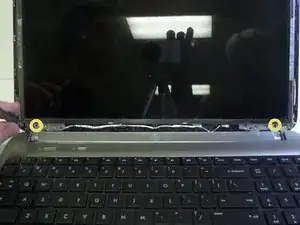

Отверткой PH1 отвёрните два винта 6 мм.

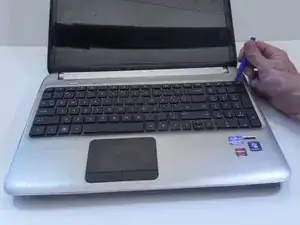

Подденьте нижний левый угол пальцами.

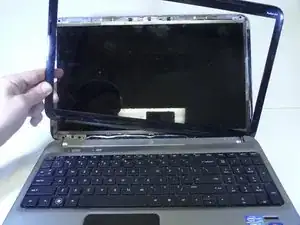

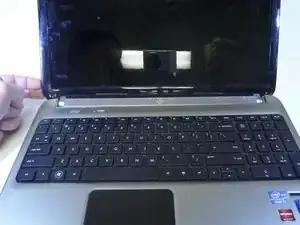

Снимите рамку экрана.

Отверткой PH1 выкрутите два винта 3 мм.

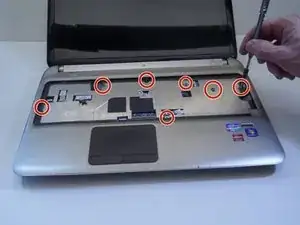

Восемь винтов 6 мм отверткой PH1.

Отверткой PH000 выкрутите два винта 4 мм.

Подденьте клавиатуру пластиковым инструментом для открывания, начиная с верхней части.

Поднимайте клавиатуру осторожно, так как серебристая плоская шлейф‑лента всё ещё прикрепляет её к ноутбуку.

Положите клавиатуру вверх ногами.

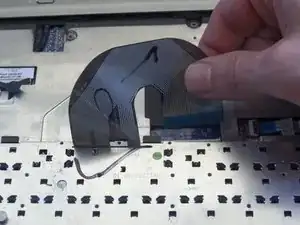

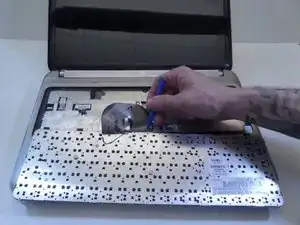

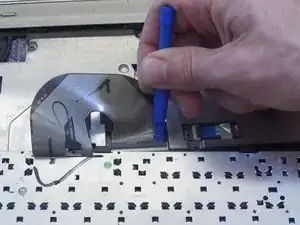

Поднимите пластиковую крышку над разъёмом шлейфа клавиатуры.

Оттяните шлейф вверх от клавиатуры, чтобы полностью снять её.

Отвёрткой PH1 снимите семь винтов панели 4 мм.

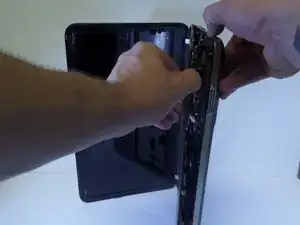

Поставьте компьютер на бок.

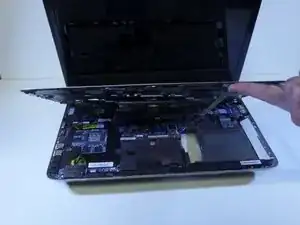

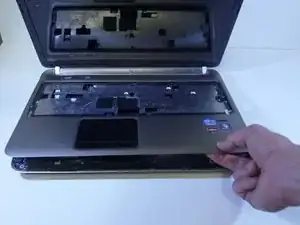

Отделите верхнюю панель от нижней рамы.

Отщёлкните сборку подставки для ладоней.

Оттяните шлейф, чтобы отсоединить его от нижней панели.

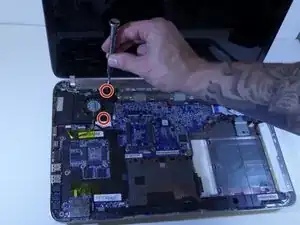

Отвёрткой PH1 удалите два винта 5 мм, фиксирующие вентилятор.

Переверните ноутбук.

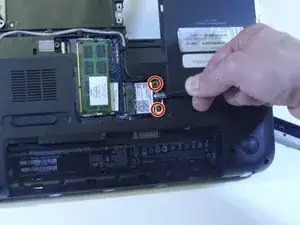

Отвёрткой PH1 удалите два винта 4 мм, фиксирующие антенну.

Сдвиньте антенну вправо, чтобы снять её.

Поставьте ноутбук вертикально.

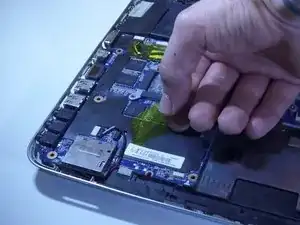

Снимите жёлтую изолирующую ленту.

Возьмите за язычок в верхнем левом углу и снимите чёрный провод.

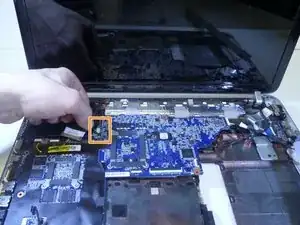

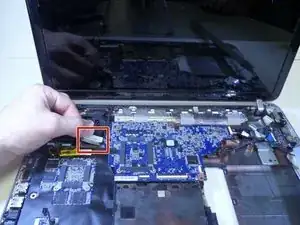

Снимите белый разъём питания.

Поднимите динамик.

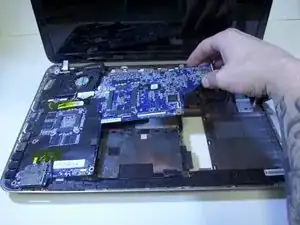

Держите материнскую плату и тяните её вправо.

Вилки слева могут быть трудноразъёмными.

Отвёрткой PH1 удалите винт 4 мм, фиксирующий проводной разъём.

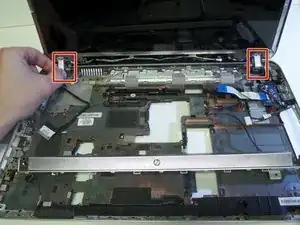

Снимите два крышки петель.

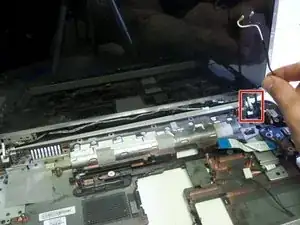

Отцепите антенный провод из-за петли.

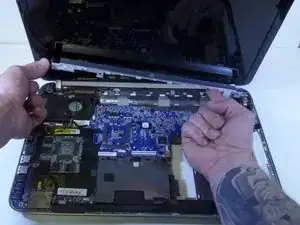

Положите экран лицевой стороной вниз.

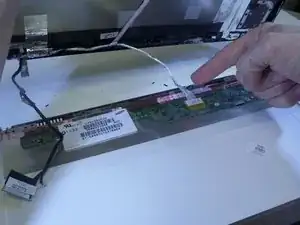

Отсоедините серебристый провод от экрана.
