Замена материнской платы HP Pavilion dv6-6180us
Если у ноутбука возникают проблемы с загрузкой, он сразу выключается или появляется синий экран смерти, возможно, потребуется заменить материнскую плату.
Шаг 1
Выключите устройство и отключите питание перед началом работ.
Переверните устройство так, чтобы нижняя панель была направлена вверх.
Шаг 2
Сдвиньте фиксатор в положение вправо.
Панель приподнимется в верхнем углу.
Шаг 3
Используйте пластиковый медиатор (приспособление для открывания), чтобы снять заднюю панель.
Для снятия панели с корпуса может потребоваться усилие. Остерегайтесь поломки панели или пластиковых защёлок при поддевании.
Шаг 4
Отверткой PH1 открутите четыре винта 3,5 мм, фиксирующие жёсткий диск.
Шаг 5
Поднимите угловой кронштейн и извлеките жёсткий диск.
Шаг 6
Отключите кабель жёсткого диска, чтобы полностью отсоединить диск.
Шаг 7

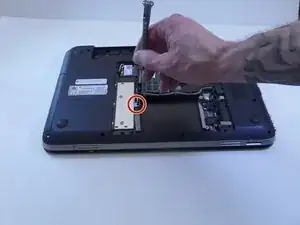

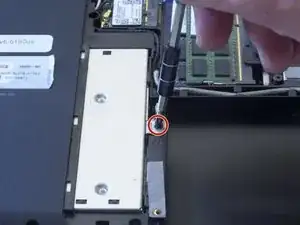

Отверткой PH1 отвёрните винт 3,5 мм, фиксирующий привод DVD.
Шаг 8

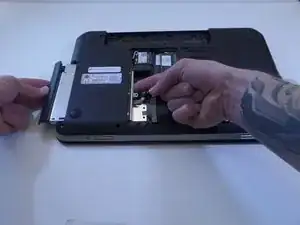

Сдвиньте привод DVD влево и аккуратно выньте его полностью.
Шаг 9

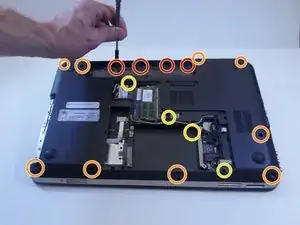

Отверткой PH1 открутите четыре винта 3,5 мм внутри отсека для батареи.
Отверткой PH1 открутите девять винтов 5 мм.
Отверткой PH1 открутите четыре винта 4 мм.
Шаг 10

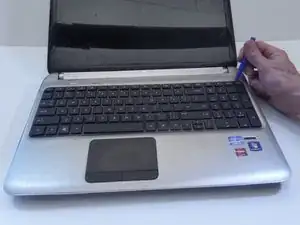

Перевёрните ноутбук и откройте крышку.

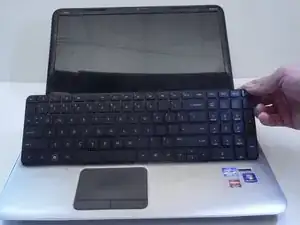

Используя пластиковый инструмент для взлома, подденьте клавиатуру, начиная с верхней части.
Поднимайте клавиатуру аккуратно — она всё ещё соединена серебристой лентой с ноутбуком.
Шаг 11

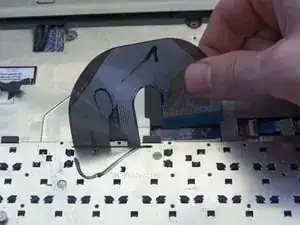

Переверните клавиатуру вверх дном.
Поднимите пластиковую защёлку над разъёмом шлейфа клавиатуры.
Поднимите лентовый кабель от клавиатуры, чтобы полностью отсоединить её.
Шаг 12

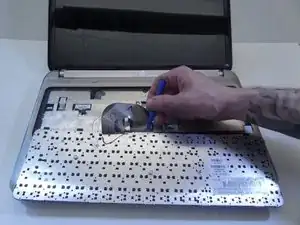

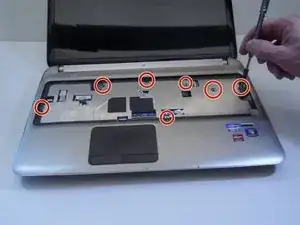

Отверткой PH1 открутите семь винтов панели 4 мм.
Шаг 13

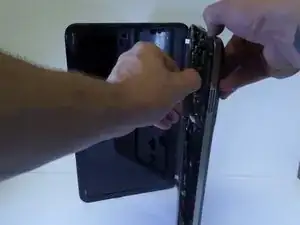

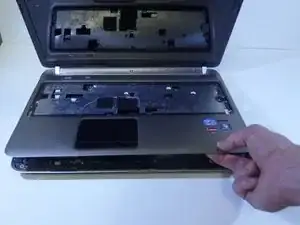

Положите компьютер на бок.

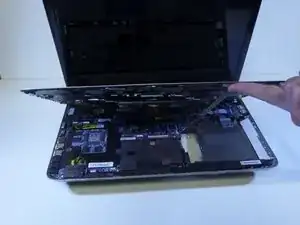

Отделите верхнюю панель от нижней рамки.
Шаг 14

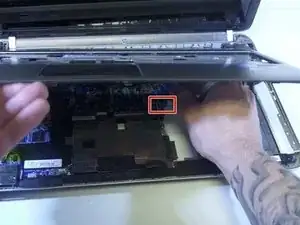

Отщёлкните остальную часть верхней панели с подставкой для запястий.
Шаг 15
Потяните ленту, чтобы отсоединить её от нижней панели.
Шаг 16

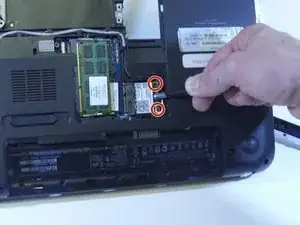

Отверткой PH1 открутите два винта 5 мм, фиксирующие вентилятор.
Шаг 17
Переверните ноутбук.

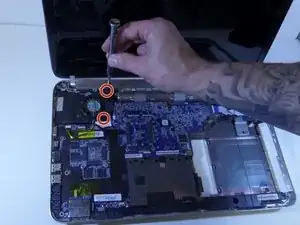

Отверткой PH1 открутите два винта 4 мм, фиксирующие антенну.
Сдвиньте антенну вправо и извлеките её.
Шаг 18
Переверните ноутбук на бок.

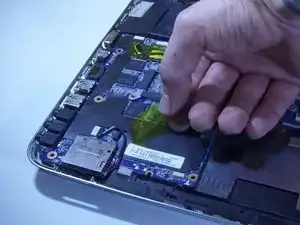

Снимите жёлтую изоленту.
Шаг 19

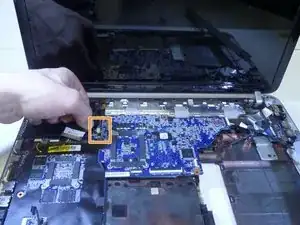

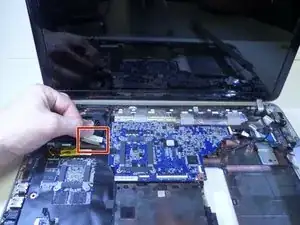

Возьмитесь за язычок в левом верхнем углу и извлеките чёрный провод.
Снимите белый входной разъём.
Шаг 20

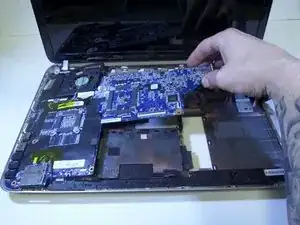

Держите материнскую плату и сдвиньте её вправо.
Разъёмы слева могут трудно выходить — будьте осторожны при отсоединении.
Шаг 21

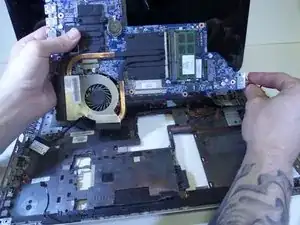

Извлеките всю материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
