Замена динамиков HP Pavilion dv6-6180us

Перед началом работы выключите устройство и отключите его от сети.

Переверните устройство так, чтобы нижняя панель была сверху.

Сдвиньте фиксатор вправо.

Верхний угол панели автоматически откроется.

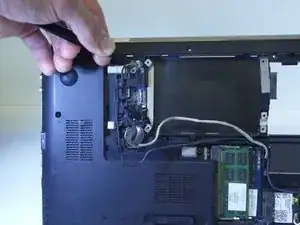

Используйте пластиковую инструмент для снятия задней панели.

Для снятия панели с корпуса может потребоваться некоторое усилие. Будьте осторожны при поддёвывании, чтобы не сломать панель или фиксирующие пластиковые выступы.

Используя отвёртку PH 1, выкрутите четыре винта длиной 3,5 мм, фиксирующих жёсткий диск.

Приподнимите угловую скобу, чтобы извлечь жёсткий диск.

Отсоедините кабель жёсткого диска, чтобы снять его.

Выкрутите четыре винта длиной 3,5 мм изнутри отсека батареи с помощью отвёртки PH 1.

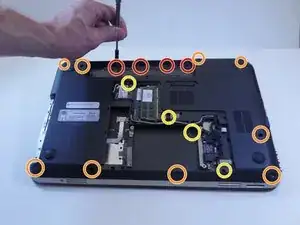

Выкрутите девять винтов длиной 5 мм с помощью отвёртки PH 1.

Выкрутите четыре винта длиной 4 мм с помощью отвёртки PH 1.

Переверните устройство правой стороной вверх и откройте ноутбук.

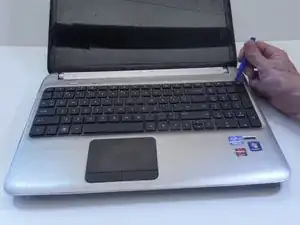

Подденьте клавиатуру пластиковым инструментом, начиная с верхней части.

Поднимайте клавиатуру аккуратно, так как она всё ещё соединена с ноутбуком серебристым шлейфом

Поместите клавиатуру вверх ногами.

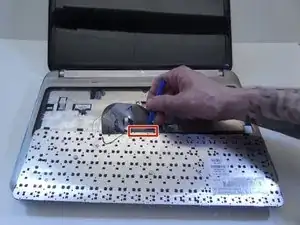

Поднимите пластиковую крышку, закрывающую шлейф клавиатуры.

Вытяните шлейф вверх, чтобы полностью отсоединить его от клавиатуры.

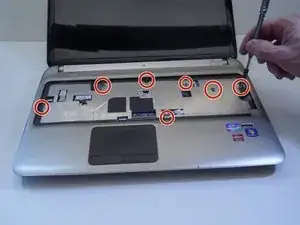

Выкрутите семь винтов панели длиной 4 мм с помощью отвёртки PH 1.

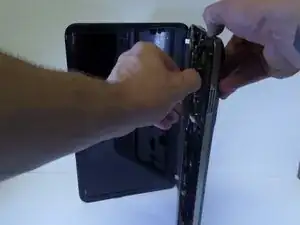

Положите компьютер на бок.

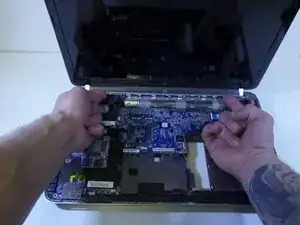

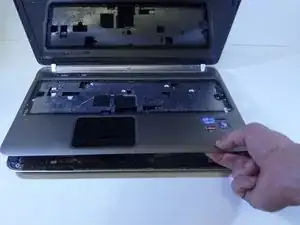

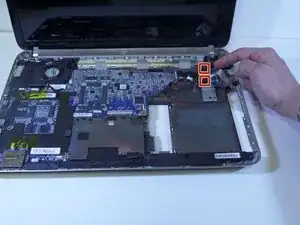

Разъедините верхнюю панель и нижнюю раму.

Откройте панель под腕ной опоры.

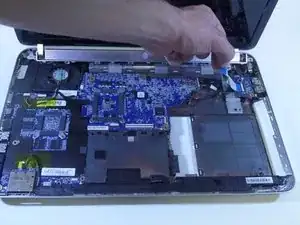

Вытяните шлейф, чтобы отсоединить его от нижней панели.

Приподнимите динамик.

Поднимите белую панель, закрывающую шлейф динамика.

Вытяните шлейф динамика.

Освободите кабель динамика от крепёжных фиксаторов.

Вытяните серебристый провод, чтобы открыть чёрный провод динамика.

Отключите коннектор красного, белого и чёрного проводов динамика.
