Замена сборки динамиков HP Pavilion dv6-2158nr
Перед тем как приступить к этому руководству по ремонту, убедитесь, что у вас есть достаточно места для размещения снятых компонентов и чтобы винты были организованы.
Перед тем как снять сборку динамиков, выполните следующие шаги:
Выключите компьютер
Если вы не уверены, выключен ли ваш компьютер или находится в спящем режиме, включите его, а затем выключите через операционную систему.
Отключите устройства и питание
Отключите все внешние устройства, подключаемые и питание от компьютера.
Шаг 1
Найдите аккумулятор на нижней стороне ноутбука.
Передвиньте переключатель разблокировки, и аккумулятор выбросится.
Удалите аккумулятор.
Шаг 2
С помощью отвертки Philips #1 ослабьте три фиксированных винта 7 мм, которые удерживают крышку отсека модуля памяти на компьютере.
Поднимите задний край крышки, приподнимите ее вперед и снимите крышку.
Шаг 3
Ослабьте два фиксированных винта 6 мм, которые удерживают крышку порта жесткого диска на компьютере, используя отвертку Philips #1.
Поднимите правую сторону крышки порта жесткого диска, приподнимите ее вверх и влево, и снимите крышку.
Шаг 4
Используйте Миларовую ленту, чтобы поднять жесткий диск, а затем сдвиньте его влево, чтобы освободить его от отсека жесткого диска.
Шаг 5
Отключите кабель жесткого диска от системной платы.
Удалите жесткий диск из отсека жесткого диска и отложите в сторону.
Шаг 6
С перевернутым ноутбуком найдите три группы винтов, которые крепят клавиатуру и крышку переключателя.
Два винта Philips 7 мм, которые удерживают крышку переключателя на компьютере.
Четыре винта Philips 4.0 мм, которые крепят крышку переключателя к компьютеру. (они находятся внутри батарейного отсека)
Четыре винта Philips 7 мм, которые крепят клавиатуру к компьютеру.
Удалите все десять винтов.
Шаг 7
Переверните компьютер и найдите крышку переключателя.
Используя безопасную лопатку, отвяжите крышку переключателя, пока она не отсоединится от компьютера.
Зажимы требуют аккуратного поддевания, чтобы освободить.
Шаг 8
Сдвиньте крышку переключателя на экран LCD, открывая сборку динамиков.
Две ленточные кабели все еще подключены к сборке динамиков.
Отсоедините два ленточных кабеля от сборки динамиков.
Шаг 9
Удалите три серебряных винта Philips 3.5 мм, которые крепят клавиатуру к компьютеру.
Поднимите задний край клавиатуры и сдвиньте клавиатуру назад, пока разъем клавиатуры на системной плате не станет доступен.
Шаг 10
Отодвиньте разъем с нулевым усилием вставки (ZIF), чтобы освободить ленточный кабель, затем аккуратно потяните за кабель, чтобы освободить.
Необходимо отодвинуть синий пластик, чтобы освободить ленточный кабель от основной платы.
Клавиатуру теперь можно поднять и отложить в сторону.
Шаг 11
Поместите компьютер так, чтобы клавиатура была обращена вверх, а передний край был направлен к вам.

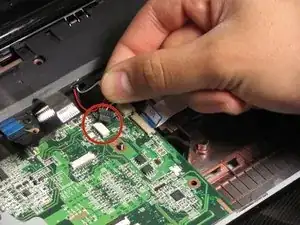

Отключите кабель динамиков от системной платы.
Шаг 12

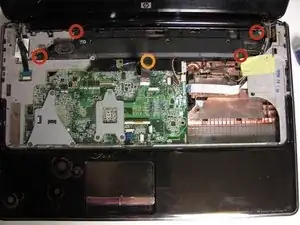

С помощью отвертки Philips #1 удалите четыре винта Philips 4 мм, которые крепят сборку динамиков.
Также понадобится отвертка Philips #1 для удаления винта Philips 7 мм, который крепит центр сборки динамиков.

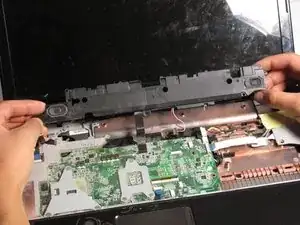

Удалите сборку динамиков из компьютера.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
