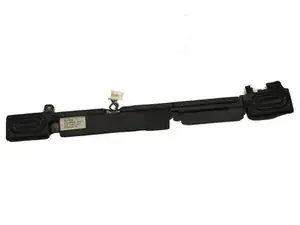

Замена динамиков HP Pavilion x360 m1-u001dx

Выключите устройство и отключите все внешние устройства, подключённые к ноутбуку.

Работа с устройством при включённом питании может повредить ноутбук или привести к поражению электрическим током.

Переверните ноутбук и снимите резиновую ножку с помощью металлической лопатки.

Снимите винты с нижней панели ноутбука крестовой отвёрткой Phillips 00.

5 винтов Phillips 2.4 x 5.7 мм

7 винтов Phillips 2.0 x 5.0 мм

Храните винты разных размеров отдельно для последующей сборки.

Переверните ноутбук обратно и откройте его; клавиатура должна быть направлена вверх.

С помощью пластикового инструмента для вскрытия отделите клавиатуру от основания ноутбука.

Клавиатура подключена к материнской плате ленточными кабелями, поэтому при подъёме будьте очень аккуратны.

Поднимая клавиатуру, отсоедините первый из двух ленточных кабелей с помощью прочной лопатки.

Осторожно отведите вверх белую пластиковую защёлку, соединяющую ленточный кабель с материнской платой.

Используйте синюю пластиковую вкладку на ленточном кабеле, чтобы отсоединить кабель от защёлки.

Осторожно отведите вверх белую пластиковую защёлку, соединяющую второй ленточный кабель с материнской платой, с помощью прочной лопатки.

Используйте фиолетовую пластиковую вкладку на ленточном кабеле, чтобы отсоединить кабель от защёлки.

После отключения ленточных кабелей аккуратно поднимите клавиатуру, чтобы отсоединить её от основания ноутбука.

Снимите винты по периметру батареи крестовой отвёрткой Phillips 00.

3 винта Phillips 2.0 x 4.6 мм

Храните винты разных размеров отдельно для последующей сборки.

Держа за правый нижний угол, аккуратно приподнимите батарею, чтобы отсоединить её от материнской платы.

Снимите винты по периметру материнской платы крестовой отвёрткой Phillips 00.

8 винтов Phillips 2.0 x 4.7 мм.

Храните винты разных размеров отдельно для последующей сборки.

Отключите 3 разъёма комплектного кабеля, аккуратно захватив провода кабеля и потянув их наружу.

Убедитесь, что вы захватываете каждый из проводов равномерно, чтобы ни один провод не был чрезмерно натянут.

Отключите 2 ленточных кабеля с помощью прочной лопатки.

Осторожно отведите вверх белую пластиковую защёлку, соединяющую ленточный кабель с материнской платой.

Используйте фиолетовую пластиковую вкладку на ленточном кабеле, чтобы отсоединить кабель от защёлки.

Осторожно приподнимите материнскую плату, чтобы отсоединить её от компьютера.

Отключите разъём комплектного кабеля, аккуратно захватив провода кабеля и потянув их наружу.

Убедитесь, что вы захватываете каждый из проводов равномерно, чтобы ни один провод не был чрезмерно натянут.

Снимите чёрную наклейку, чтобы открыть винты, находящиеся под ней.

Не мните наклейку; она понадобится при сборке вентилятора.

Снимите 4 винта с материнской платы крестовой отвёрткой Phillips 00.

4 винта Phillips 2.5 x 5.5 мм

Сохраните винты для последующей сборки.

Открутите винты и отсоедините вентилятор от материнской платы.

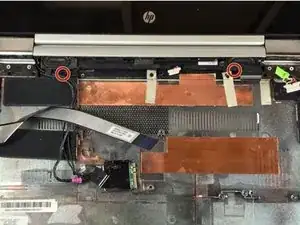

Снимите винты с корпуса звукового модуля крестовой отвёрткой Phillips 00.

2 винта Phillips 2.4 x 5.7 мм

Храните винты разных размеров отдельно для последующей сборки.

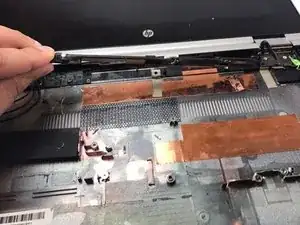

После извлечения винтов поднимите динамик из основания ноутбука.
