Замена вентилятора HP Pavilion x360 m1-u001dx

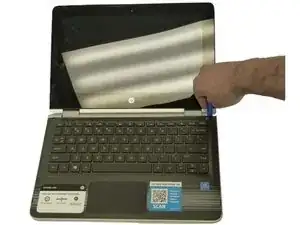

Выключите устройство и отключите все внешние устройства, подключённые к ноутбуку.

Работа с устройством при включённом питании может повредить ноутбук или привести к поражению электрическим током.

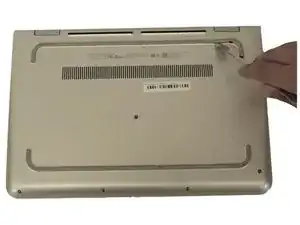

Переверните ноутбук и снимите резиновую ножку с помощью металлической лопатки.

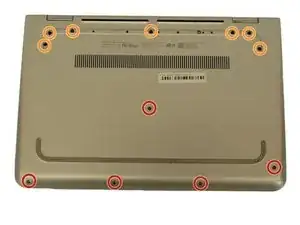

Выверните винты на нижней крышке ноутбука крестовой отверткой Phillips 00.

5 винтов Phillips 2.4 x 5.7 мм

7 винтов Phillips 2.0 x 5.0 мм

Храните винты разного размера отдельно для последующей сборки.

Переверните ноутбук обратно и откройте его; клавиатура должна быть направлена вверх.

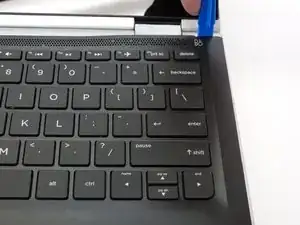

С помощью пластиковой лопатки отделите клавиатуру от основания ноутбука.

Клавиатура соединена с материнской платой ленточными кабелями, поэтому при подъёме будьте очень осторожны и аккуратны.

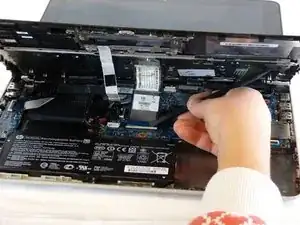

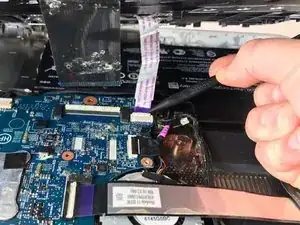

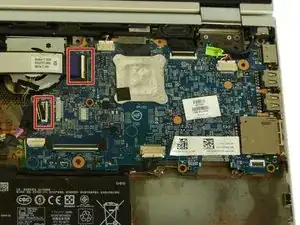

Подняв клавиатуру, отключите первый из двух ленточных кабелей с помощью тяжёлой лопатки.

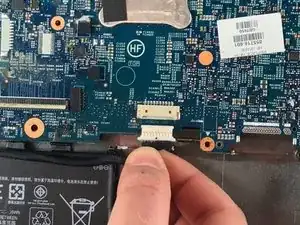

Осторожно откиньте вверх белый пластиковый фиксатор, соединяющий ленточный кабель с материнской платой.

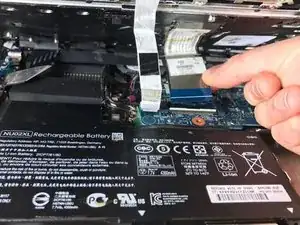

Используйте синюю пластиковую язычок на ленточном кабеле, чтобы отсоединить кабель от фиксатора.

Осторожно откиньте вверх белый пластиковый фиксатор, соединяющий второй ленточный кабель с материнской платой, с помощью тяжёлой лопатки.

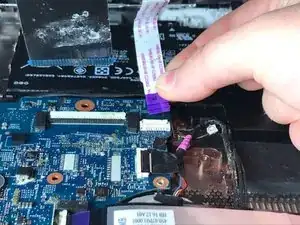

Используйте фиолетово-синий язычок на ленточном кабеле, чтобы отсоединить кабель от фиксатора.

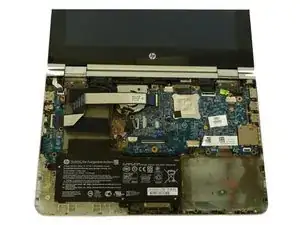

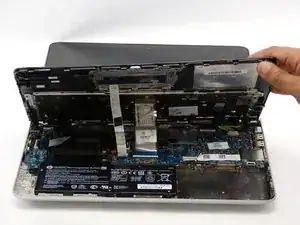

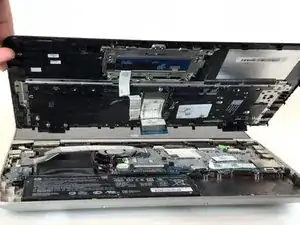

После отключения ленточных кабелей аккуратно приподнимите клавиатуру, чтобы отсоединить её от основания ноутбука.

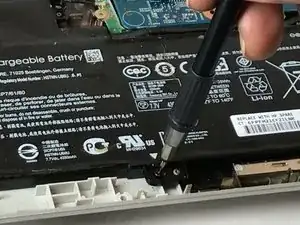

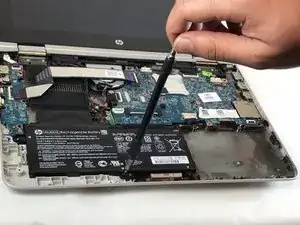

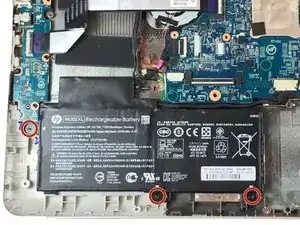

Выверните винты по периметру батареи крестовой отверткой Phillips 00.

3 винта Phillips 2.0 x 4.6 мм

Храните винты разного размера отдельно для последующей сборки.

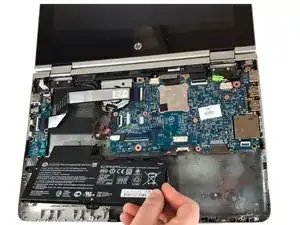

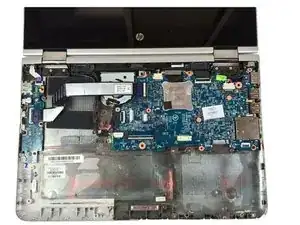

Держась за нижний правый угол, осторожно приподнимите батарею, чтобы отключить её от материнской платы.

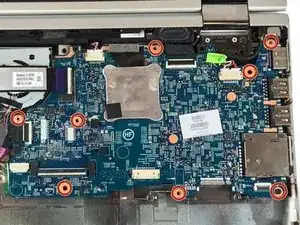

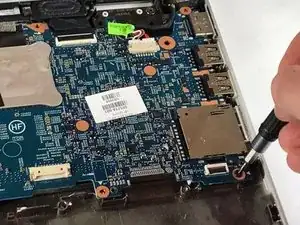

Выверните винты по периметру материнской платы крестовой отверткой Phillips 00.

8 винтов Phillips 2.0 x 4.7 мм.

Храните винты разного размера отдельно для последующей сборки.

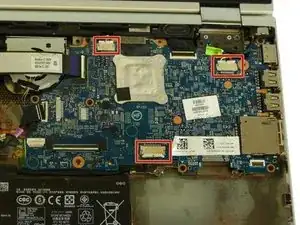

Отключите три разъёма пучковых кабелей, аккуратно схватив жилы кабелей и потянув наружу.

Убедитесь, что вы равномерно захватываете каждый кабель, чтобы ни один из них не подвергался чрезмерному натяжению.

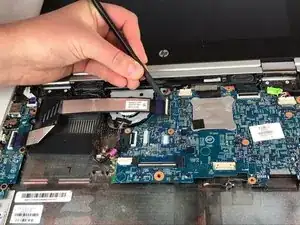

Отключите два ленточных кабеля с помощью тяжёлой лопатки.

Осторожно откиньте вверх белый пластиковый фиксатор, соединяющий ленточный кабель с материнской платой.

Используйте фиолетовую пластиковую язычок на ленточном кабеле, чтобы отсоединить кабель от фиксатора.

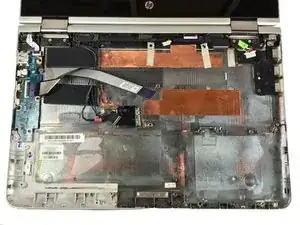

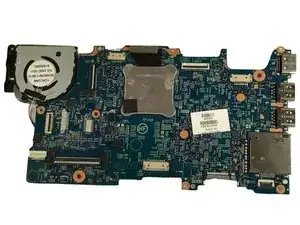

Осторожно приподнимите материнскую плату, чтобы отсоединить её от корпуса компьютера.

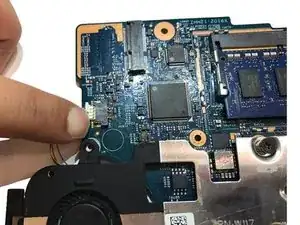

Отключите разъём пучкового кабеля, аккуратно схватив жилы кабеля и потянув наружу.

Убедитесь, что вы равномерно захватываете каждый кабель, чтобы ни один из них не подвергался чрезмерному натяжению.

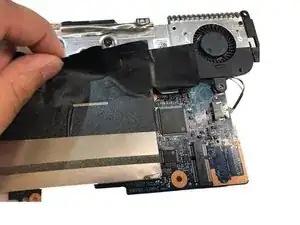

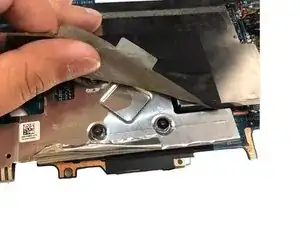

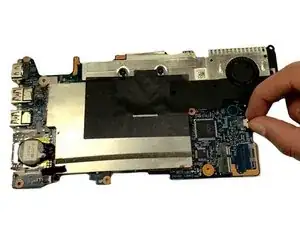

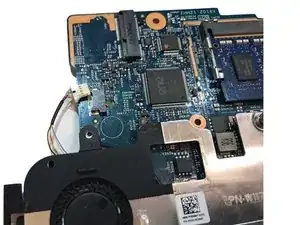

Отклейте чёрную наклейку, чтобы обнажить винты под ней.

Не мните наклейку; она понадобится при повторной сборке вентилятора.

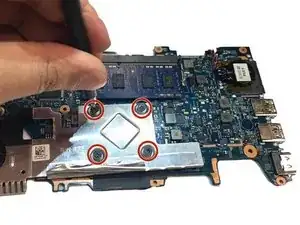

Выверните 4 винта на материнской плате крестовой отверткой Phillips 00.

4 винта Phillips 2.5 x 5.5 мм

Сохраните винты для последующей замены.

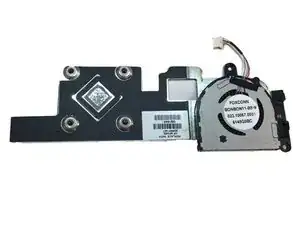

Отключите вентилятор от материнской платы, выкрутив соответствующие винты.
