Замена USB-платы Alienware m15 R6

Предварительные условия 1. Выполните процедуру из раздела Перед работой внутри вашего компьютера.

Шаг 1

Удалите два винта (M2.5x5), которые крепят нижнюю крышку к панели для рук и сборке клавиатуры.

Новый линия. Ослабьте два винта с байпасом (M2.5x8.5+3.5), которые крепят нижнюю крышку к панели для рук и сборке клавиатуры.

Ослабьте четыре винта с байпасом (M2.5x1.7+3.3), которые крепят нижнюю крышку к панели для рук и сборке клавиатуры.

Шаг 2

С помощью кончиков пальцев приоткройте нижнюю крышку от середины переднего края нижней крышки, а затем приподнимите левые и правые стороны нижней крышки.

Снимите нижнюю крышку с панели для рук и сборки клавиатуры.

Шаг 3

Отсоедините кабель аккумулятора от системной платы.

Переверните компьютер и нажмите кнопку питания в течение 20 секунд, чтобы разрядить остатки энергии.

Шаг 4

Отсоедините кабель аккумулятора от системной платы (применимо только в случае, если он не был отключен ранее).

ПРИМЕЧАНИЕ: После снятия аккумулятора надежно храните кабель аккумулятора. Замена аккумулятора не будет включать кабель аккумулятора. Если вы хотите заменить кабель аккумулятора, его необходимо приобретать отдельно.

Удалите четыре винта (M2x4), которые крепят аккумулятор к панели для рук и сборке клавиатуры.

Удалите четыре винта (M2x3), которые крепят аккумулятор к панели для рук и сборке клавиатуры.

Приподнимите аккумулятор с панели для рук и сборки клавиатуры.

Шаг 5

Удалите два винта (M2x4), которые крепят термощит к твердотельному накопителю и системной плате.

Приподнимите термощит с твердотельного накопителя.

Сдвиньте и приподнимите твердотельный накопитель из слота твердотельного накопителя на системной плате.

Шаг 6

Сдвиньте, чтобы удалить крепление винта из панели для рук и сборки клавиатуры.

Сдвиньте крепление винта в другой слот крепления винта на панели для рук и сборке клавиатуры.

Шаг 7

Удалите два винта (M2x4), которые крепят термощит к твердотельному накопителю и системной плате.

Приподнимите термощит с твердотельного накопителя.

Сдвиньте и приподнимите твердотельный накопитель из слота твердотельного накопителя на системной плате.

Шаг 8

Сдвиньте, чтобы удалить крепление винта из панели для рук и сборки клавиатуры.

Сдвиньте крепление винта в другой слот крепления винта на панели для рук и сборке клавиатуры.

Шаг 9

Приподнимите Mylar системной платы, чтобы получить доступ к модулю памяти.

Используйте кончики пальцев, чтобы осторожно раздвинуть зажимы с каждой стороны слота модуля памяти, пока модуль памяти не поднимется.

Удалите модуль памяти из слота модуля памяти.

Шаг 10

Приподнимите Mylar системной платы, чтобы получить доступ к беспроводной карте.

Шаг 11

Удалите винт (M2x4), который крепит кронштейн беспроводной карты к системной плате и панели для рук и сборке клавиатуры.

Приподнимите кронштейн беспроводной карты от беспроводной карты.

Отсоедините антенны от беспроводной карты.

Сдвиньте и извлеките беспроводную карту из слота беспроводной карты.

Шаг 12

Удалите два винта (M2x4), которые крепят заднюю крышку I/O к панели для рук и сборке клавиатуры.

Удалите два винта (M2.5x5), которые крепят заднюю крышку I/O к панели для рук и сборке клавиатуры.

Отсоедините кабель светодиода Tron от системной платы.

Крепко удерживайте стороны вашего компьютера обеими руками и надавите на резиновые ноги на задней крышке I/O с помощью больших пальцев, чтобы освободить заднюю крышку I/O от панели для рук и сборки клавиатуры.

Сдвиньте заднюю крышку I/O от панели для рук и сборки клавиатуры.

Шаг 13

Следующее изображение указывает разъемы на вашей системной плате.

Шаг 14

Снимите Mylar системной платы.

Шаг 15

Удалите два винта (M2x4), которые крепят кронштейн USB Type-C к системной плате.

Удалите кронштейн USB Type-C с системной платы.

Откройте задвижку и отсоедините кабель дисплея от системной платы.

Отсоедините кабель светодиода Alienhead от системной платы.

Снимите кабель дисплея с системной платы.

Отсоедините кабель порта адаптера питания от системной платы.

Снимите кабель порта адаптера питания с системной платы.

Отсоедините кабель платы I/O от системной платы.

Шаг 16

Отсоедините кабель динамика от системной платы.

Откройте задвижку и отсоедините кабель сенсорной панели от системной платы.

Откройте задвижку и отсоедините кабель платы контроллера клавиатуры от системной платы.

Откройте задвижку и отсоедините кабель платы кнопки питания от USB платы.

Откройте задвижку и отсоедините кабель RGB-ИК камеры от USB платы.

Снимите кабель RGB-ИК камеры с системной платы.

Шаг 17

Удалите восемь винтов (M2x4), которые крепят системную плату к верхней части корпуса и сборке клавиатуры. (Плата USB и радиатор прикреплены к системной плате.)

Поднимите сборку системной платы с верхней части корпуса и сборки клавиатуры. (Перед тем как удалить системную плату, дайте достаточное время радиатору остыть, чтобы избежать травм.)

Поместите сборку системной платы на чистую и ровную поверхность.

Шаг 18

Переверните сборку системной платы.

Удалите плату USB.

Удалите сборку радиатора.

Шаг 19

После выполнения всех вышеперечисленных шагов у вас останется системная плата.

Шаг 20

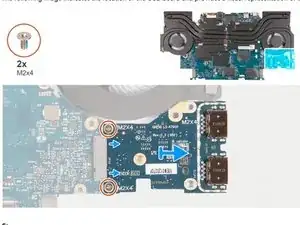

Удалите два винта (M2x4), которые крепят плату USB к системной плате.

Снимите плату USB с системной платы.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
