Замена Wi-Fi карты Dell Alienware 15 R3

Прежде чем начать, выключите ноутбук и отключите зарядное устройство.

Переверните ноутбук так, чтобы задняя сторона была направлена вверх.

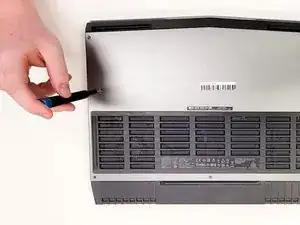

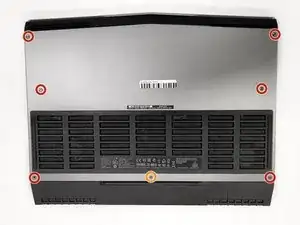

Используйте отвертку Phillips #00 для удаления шести винтов длиной 13,0 мм с боковых сторон заднего корпуса.

Используйте отвертку Phillips #00 для удаления одного винта длиной 5,0 мм с задней стороны ноутбука.

Используйте инструмент для открытия, чтобы отсоединить задний корпус от компьютера.

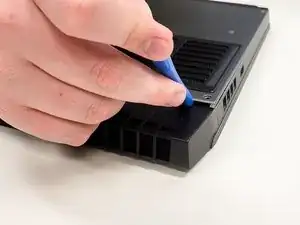

Используйте инструмент для открытия и обойдите по периметру заднего корпуса, чтобы нежно освободить зажимы.

Начните с черного вентиля для более легкого снятия.

Поднимите задний корпус с ноутбука.

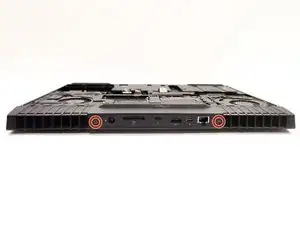

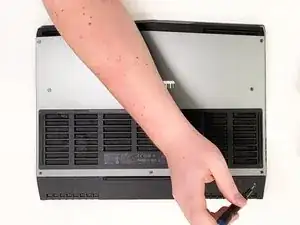

Используйте отвертку Phillips #00 для удаления двух винтов с боковой стороны ноутбука.

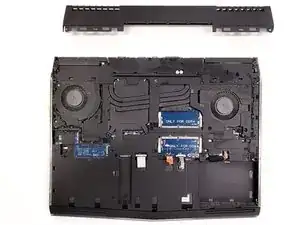

Используйте инструмент для открытия, чтобы освободить четыре защелки с крышки шарнира и осторожно снимите ее.

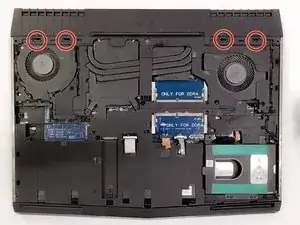

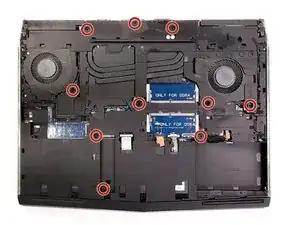

Используйте отвертку Phillips #00 для удаления 10 винтов из корпуса.

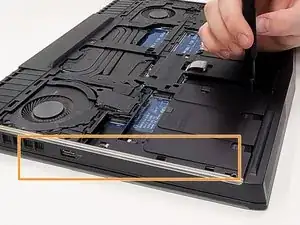

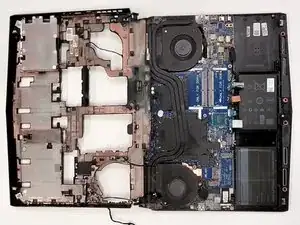

Используйте лопатку или инструмент для открытия, чтобы снять корпус и получить доступ к аккумулятору, вентилятору, материнской плате и другим компонентам.

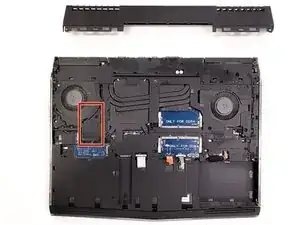

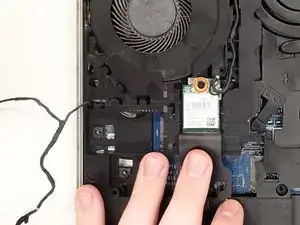

Откройте крышку, чтобы получить доступ к Wi-Fi карте.

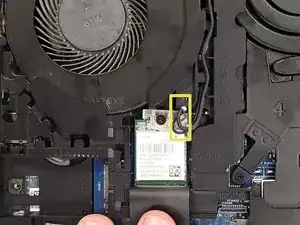

Используйте отвертку Phillips #00 для удаления винта, удерживающего Wi-Fi карту.

Используйте лопатку, чтобы отсоединить коаксиальные кабели от Wi-Fi карты.

Будьте осторожны, отсоединяя эти разъемы от Wi-Fi карты. Основания разъемов могут ломаться.
