Замена жесткого диска Dell Alienware 15 R3
В этом руководстве показано, как снять и заменить жесткий диск.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите руководство по технике безопасности, поставляемое с ним, и выполните шаги из раздела «Перед началом работы внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ОСТОРОЖНО: Жесткие диски — хрупкие устройства. Следите за аккуратностью при обращении с жестким диском.
ОСТОРОЖНО: Чтобы избежать потери данных, не извлекайте жесткий диск, когда компьютер находится в спящем режиме или включен.

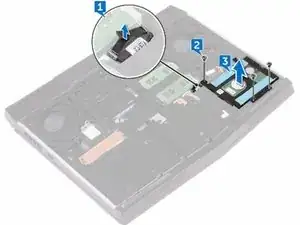

Используя язычок, отсоедините кабель жесткого диска от системной платы.
Шаг 2

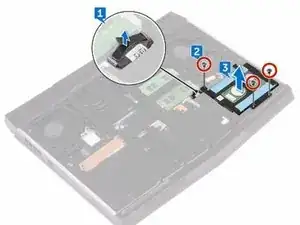

Открутите три винта (M2.5x8), крепящие сборку жесткого диска к основанию компьютера.
Шаг 3
Снимите сборку жесткого диска вместе с кабелем с основания компьютера.
Шаг 4

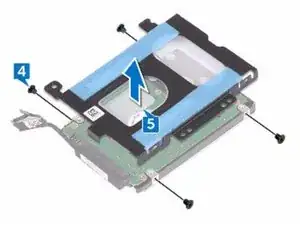

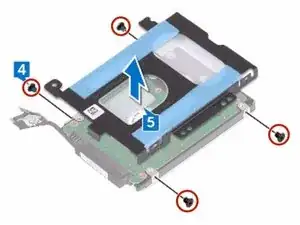

Открутите четыре винта (M3x3), крепящих кронштейн жесткого диска к сборке жесткого диска.
Шаг 5

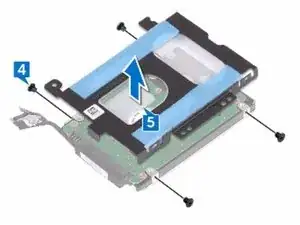

Снимите кронштейн жесткого диска с его сборки.
Шаг 6

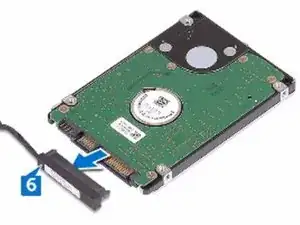

Отсоедините интерпозер от жесткого диска.
Шаг 7
Подключите интерпозер к НОВОМУ жесткому диску.
Шаг 8

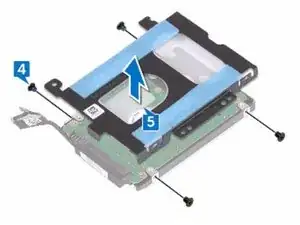

Совместите отверстия для винтов на кронштейне жесткого диска с отверстиями на его сборке.
Шаг 9
Установите на место четыре винта (M3x3), крепящих кронштейн жесткого диска к его сборке.
Шаг 10
Совместите отверстия для винтов на сборке жесткого диска с отверстиями на основании компьютера.
Шаг 11
Установите на место три винта (M2.5x8), крепящих сборку жесткого диска к основанию компьютера.
Шаг 12
Подключите кабель жесткого диска к системной плате.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
