Замена платы управления клавиатуры Alienware m15 R6

Удалите два винта (M2.5x5), которые крепят крышку основания к блоку ладоней и сборке клавиатуры.

Новый пункт. Ослабьте два фиксированных винта (M2.5x8.5+3.5), которые крепят крышку основания к блоку ладоней и сборке клавиатуры.

Ослабьте четыре фиксированных винта (M2.5x1.7+3.3), которые крепят крышку основания к блоку ладоней и сборке клавиатуры.

Используя кончики пальцев, приподнимите крышку основания от середины переднего края крышки основания, а затем приподнимите левую и правую стороны крышки основания.

Снимите крышку основания с блока ладоней и сборки клавиатуры.

Отключите кабель аккумулятора от системной платы.

Переверните компьютер и нажмите кнопку питания в течение 20 секунд, чтобы разрядить остаточную мощность.

Отключите кабель аккумулятора от системной платы (применимо только если не отключен ранее).

ПРИМЕЧАНИЕ: После удаления аккумулятора надежно храните кабель аккумулятора. Замена аккумулятора не будет отправлена с кабелем аккумулятора. Если вы хотите заменить кабель аккумулятора, его нужно приобрести отдельно.

Удалите четыре винта (M2x4), которые крепят аккумулятор к блоку ладоней и сборке клавиатуры.

Удалите четыре винта (M2x3), которые крепят аккумулятор к блоку ладоней и сборке клавиатуры.

Снимите аккумулятор с блока ладоней и сборки клавиатуры.

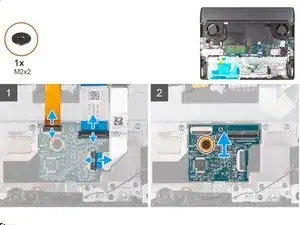

Откройте задвижку и отключите кабель подсветки клавиатуры от платы управления клавиатурой.

Откройте задвижку и отключите кабель клавиатуры от платы управления клавиатурой.

Откройте задвижку и отключите кабель платы управления клавиатурой от платы управления клавиатурой.

Удалите винт (M2x2), который крепит плату управления клавиатурой к блоку ладоней и сборке клавиатуры.

Снимите плату управления клавиатурой с блока ладоней и сборки клавиатуры.
