Замена вентилятора Dell Alienware 15 R3
Если нужно заменить узел вентилятора в вашем Dell Alienware 15 R3, это руководство поможет вам выполнить работу.
Перед началом ремонта обязательно отключите зарядное устройство и полностью выключите ноутбук.
Шаг 1

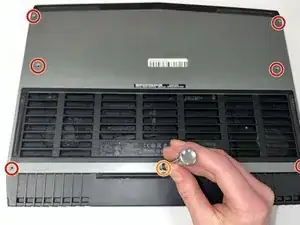

Удалите 6 винтов M2.5x13 мм, крепящих заднюю крышку.
Удалите 1 винт M2x3 мм в задней части устройства, который удерживает заднюю крышку.
Осторожно подденьте боковые стороны задней крышки инструментом для вскрытия, чтобы освободить защёлки.

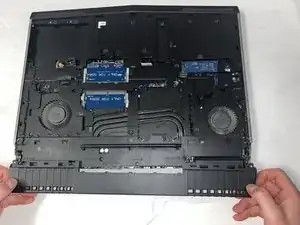

Поднимите и сдвиньте назад, чтобы снять заднюю крышку с компьютера.
Шаг 2

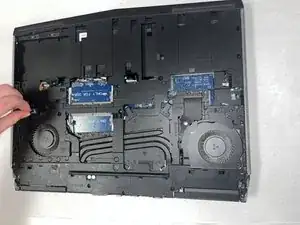

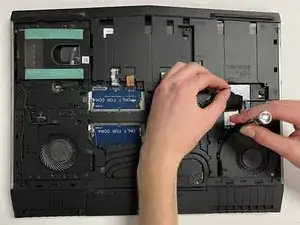

Отключите кабель аккумулятора, расположенный над отсеком жёсткого диска.
Шаг 3

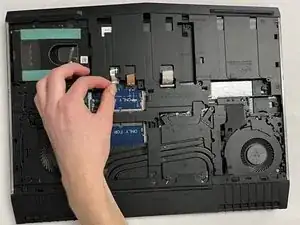

Отверните винт M2x3 мм, фиксирующий модуль беспроводной сети.
Поднимите и извлеките модуль беспроводной сети из разъёма.
Шаг 4

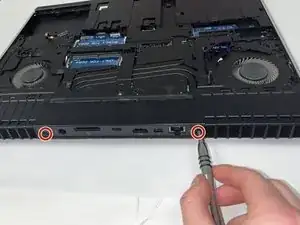

Удалите два винта M2.5x6 мм, соединяющие заднюю крышку с корпусом компьютера.

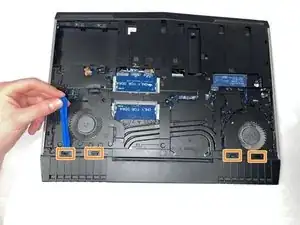

Осторожно подденьте заднюю крышку инструментом для вскрытия, чтобы освободить по 2 защёлки с каждой стороны.
Сдвиньте заднюю крышку и снимите её с компьютера.
Шаг 5
Отсоедините световой кабель между разъёмом жёсткого диска и вентилятором.
Поднимите защёлки и снимите кабель клавиатуры, кабель подсветки клавиатуры и кабель макроклавиш.

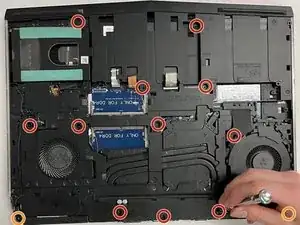

Удалите 11 винтов M2.5x8 мм, крепящих основание корпуса компьютера.
Удалите 2 винта M2x3 мм.
Поднимите основание корпуса с компьютера. Используйте инструмент для вскрытия, чтобы поддеть основание и снять его с компьютера. Оно должно отделяться легко, будьте осторожны, чтобы не сломать его.
Шаг 6

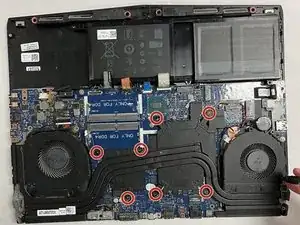

В последовательности, указанной на радиаторе, удалите 7 винтов M2x3 мм, крепящих узел охлаждения к системной плате.
Отключите кабели левого и правого вентиляторов от системной платы.
Поднимите и извлеките узел охлаждения из компьютера.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
