Замена радиатора Alienware m15 R6

Требования 1. Следуйте процедуре в разделе Перед работой внутри компьютера.

Шаг 1

Снимите два винта (M2.5x5), фиксирующие нижнюю крышку к узлу подставки для запястий и клавиатуры.

Новая строка. Ослабьте два неотворачиваемых винта (M2.5x8.5+3.5), фиксирующих нижнюю крышку к узлу подставки для запястий и клавиатуры.

Ослабьте четыре неотворачиваемых винта (M2.5x1.7+3.3), фиксирующих нижнюю крышку к узлу подставки для запястий и клавиатуры.

Шаг 2

С помощью кончиков пальцев приподнимите нижнюю крышку от середины переднего края, затем приподнимите левую и правую стороны нижней крышки.

Снимите нижнюю крышку с узла подставки для запястий и клавиатуры.

Шаг 3

Отключите кабель аккумулятора от системной платы.

Переверните компьютер и нажмите кнопку питания на 20 секунд, чтобы разрядить остаточное питание.

Шаг 4

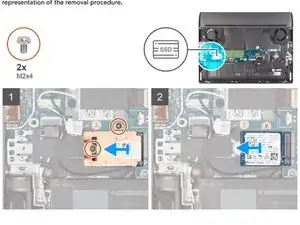

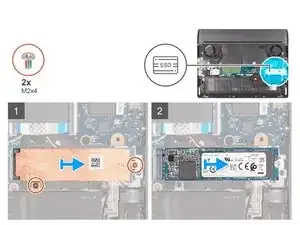

Снимите два винта (M2x4), фиксирующие тепловой экран к твердотельному накопителю и к системной плате.

Снимите тепловой экран с твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель из разъёма на системной плате.

Шаг 5

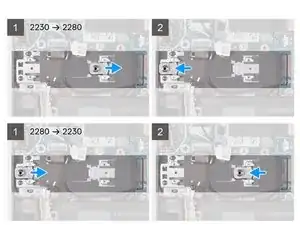

Сдвиньте, чтобы снять крепление винта с узла подставки для запястий и клавиатуры.

Сдвиньте крепление винта в другой слот для крепления на узле подставки для запястий и клавиатуры.

Шаг 6

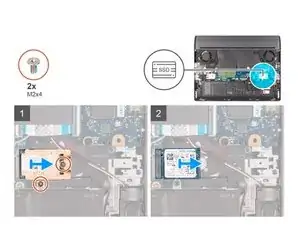

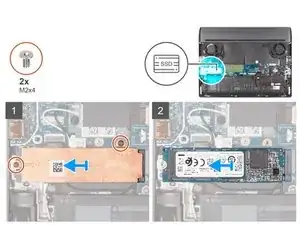

Снимите два винта (M2x4), фиксирующие тепловой экран к твердотельному накопителю и системной плате.

Снимите тепловой экран с твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель из разъёма на системной плате.

Шаг 7

Сдвиньте, чтобы снять крепление винта с узла подставки для запястий и клавиатуры.

Сдвиньте крепление винта в другой слот для крепления на узле подставки для запястий и клавиатуры.

Шаг 8

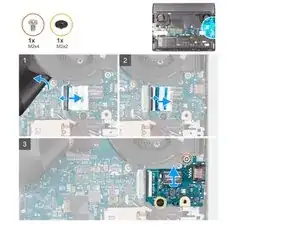

Поднимите ми́лар системной платы и откройте защёлку, чтобы отключить кабель платы ввода/вывода от системной платы.

Откройте защёлку, чтобы отключить кабель платы ввода/вывода от платы ввода/вывода.

Снимите винт (M2x4), фиксирующий плату ввода/вывода к узлу подставки для запястий и клавиатуры.

Ослабьте неотворачиваемый винт (M2x2), фиксирующий плату ввода/вывода к узлу подставки для запястий и клавиатуры. (пропустить для дискретного контроллера NVIDIA GeForce RTX 3050 Ti)

Снимите плату ввода/вывода с узла подставки для запястий и клавиатуры.

Шаг 9

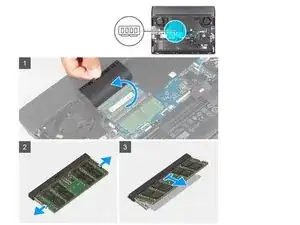

Поднимите ми́лар системной платы, чтобы получить доступ к модулю памяти.

Аккуратно раздвиньте фиксирующие защёлки по концам разъёма модуля памяти кончиками пальцев, пока модуль памяти не выскочит.

Извлеките модуль памяти из разъёма модуля памяти.

Шаг 10

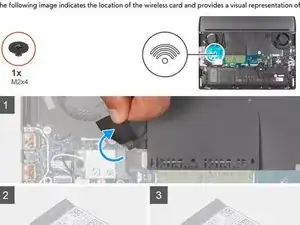

Поднимите ми́лар системной платы, чтобы получить доступ к беспроводной карте.

Шаг 11

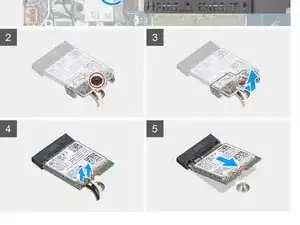

Снимите винт (M2x4), фиксирующий кронштейн беспроводной карты к системной плате и узлу подставки для запястий и клавиатуры.

Снимите кронштейн беспроводной карты с беспроводной карты.

Отключите антенные кабели от беспроводной карты.

Сдвиньте и извлеките беспроводную карту из её разъёма.

Шаг 12

Отключите кабель аккумулятора от системной платы (применимо только если не отключали ранее).

ПРИМЕЧАНИЕ: После удаления аккумулятора аккуратно храните кабель аккумулятора. Замена аккумулятора не будет поставляться с кабелем аккумулятора. Если требуется замена кабеля аккумулятора, он должен быть приобретён отдельно.

Снимите четыре винта (M2x4), фиксирующие аккумулятор к узлу подставки для запястий и клавиатуры.

Снимите четыре винта (M2x3), фиксирующие аккумулятор к узлу подставки для запястий и клавиатуры.

Снимите аккумулятор с узла подставки для запястий и клавиатуры.

Шаг 13

Снимите два винта (M2x4), фиксирующие заднюю крышку ввода/вывода к узлу подставки для запястий и клавиатуры.

Снимите два винта (M2.5x5), фиксирующие заднюю крышку ввода/вывода к узлу подставки для запястий и клавиатуры.

Отключите кабель подсветки Tron от системной платы.

Крепко возьмитесь за стороны компьютера обеими руками и нажмите большими пальцами наружу резиновые ножки на задней крышке ввода/вывода, чтобы освободить заднюю крышку ввода/вывода от узла подставки для запястий и клавиатуры.

Сдвиньте заднюю крышку ввода/вывода в сторону от узла подставки для запястий и клавиатуры.

Шаг 14

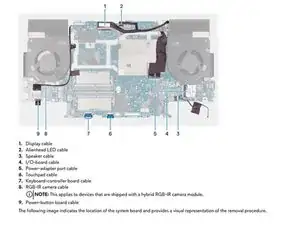

Следующее изображение показывает разъёмы на вашей системной плате.

Шаг 15

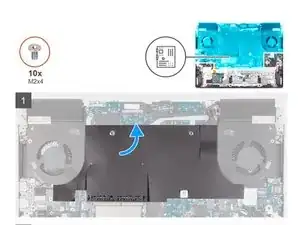

Отклейте ми́лар системной платы от системной платы.

Шаг 16

Снимите два винта (M2x4), фиксирующие кронштейн порта USB Type-C к системной плате.

Снимите кронштейн порта USB Type-C с системной платы.

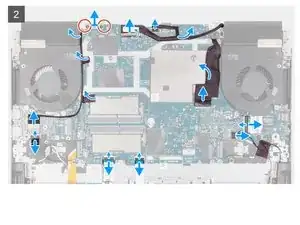

Откройте защёлку и отключите кабель дисплея от системной платы.

Отключите кабель светодиода Alienhead от системной платы.

Отклейте кабель дисплея от системной платы.

Отключите кабель разъёма сетевого адаптера от системной платы.

Отклейте кабель разъёма сетевого адаптера от системной платы.

Отключите кабель платы ввода/вывода от системной платы.

Шаг 17

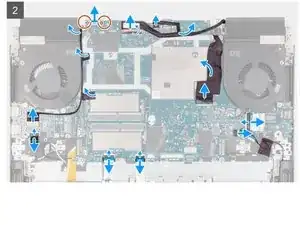

Отключите кабель динамика от системной платы.

Откройте защёлку и отключите кабель тачпада от системной платы.

Откройте защёлку и отключите кабель платы контроллера клавиатуры от системной платы.

Откройте защёлку и отключите кабель платы кнопки питания от USB-платы.

Откройте защёлку и отключите кабель RGB-IR-камеры от USB-платы.

Отклейте кабель RGB-IR-камеры от системной платы.

Шаг 18

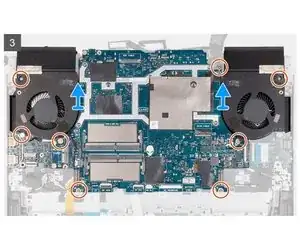

Удалите восемь винтов (M2x4), крепящих системную плату к корпусу подладонной панели и клавиатурному блоку. (USB-плата и радиатор прикреплены к системной плате.)

Поднимите узел системной платы с корпуса подладонной панели и клавиатурного блока. (Перед снятием системной платы дождитесь остывания радиатора, чтобы избежать травм.)

Поместите узел системной платы на чистую и ровную поверхность.

Шаг 19

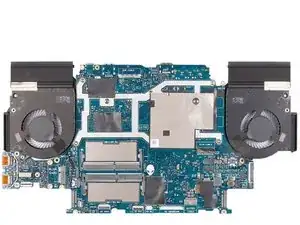

Переверните узел системной платы.

Снимите USB-плату.

Снимите узел радиатора.

Шаг 20

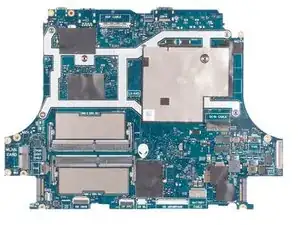

После выполнения всех вышеуказанных шагов останется только системная плата.

Шаг 21

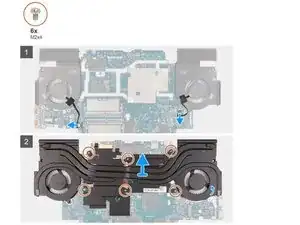

Удалите шесть винтов (M2x4), крепящих узел радиатора к системной плате.

Поднимите узел радиатора с системной платы.

Заключение

Чтобы собрать устройство обратно, выполняйте эти инструкции в обратном порядке.
