Замена материнской платы Dell Alienware 15 R3

Перед началом выключите ноутбук и отключите зарядное устройство.

Переверните ноутбук так, чтобы была обращена вверх задняя крышка.

Используйте отвёртку Phillips #00, чтобы вынуть шесть винтов 13,0 мм с боков задней крышки.

Используйте отвёртку Phillips #00, чтобы вынуть один винт 5,0 мм на задней панели ноутбука.

Используйте инструмент для вскрытия, чтобы поддеть заднюю крышку и отделить её от корпуса.

Работайте инструментом по периметру задней крышки, аккуратно освобождая защёлки.

Начните с чёрной вентиляционной решётки — это облегчит снятие.

Снимите заднюю крышку с ноутбука.

Используйте отвёртку Phillips #00, чтобы открутить два винта с боковой стороны ноутбука.

Используйте инструмент для вскрытия, чтобы освободить четыре защёлки с крышки петли и аккуратно снять её.

Используйте отвёртку Phillips #00, чтобы открутить 10 винтов корпуса.

Используйте лопатку или инструмент для вскрытия, чтобы снять корпус и получить доступ к аккумулятору, вентилятору, материнской плате и другим компонентам.

Перед началом отключите кабель аккумулятора от материнской платы. Используйте наконечник лопатки или ноготь, чтобы отщёлкнуть маленькую фиксирующую защёлку вверх. Затем можно безопасно вынуть кабель аккумулятора.

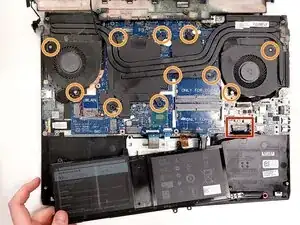

Используйте отвёртку Phillips #00, чтобы открутить одиннадцать винтов, соединяющих вентилятор с материнской платой.

Отсоедините ленточный кабель, соединяющий радиатор с материнской платой.

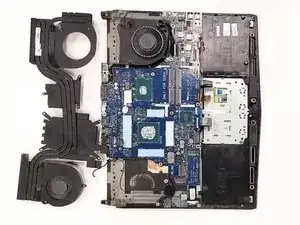

Снимите радиатор с вентилятора.

Будьте осторожны при подъёме, чтобы он не погнулся.

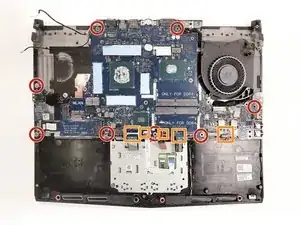

Используйте отвёртку Phillips #00, чтобы открутить восемь винтов с материнской платы.

Отсоедините оставшиеся ленточные кабели от материнской платы.

Извлеките материнскую плату из ноутбука.
