Замена материнской платы ASUS Q536F

Удалите десять винтов 2 мм крестовой отверткой Phillips #0.

Удалите винт в центре с помощью отвертки Torx T4.

Используйте лопатку iFixit, чтобы отжать заднюю панель.

Нормально слышать некоторое потрескивание, но действуйте осторожно.

Удалите четыре винта 2 мм, крепящие аккумулятор, крестовой отверткой Phillips #1.

Отсоедините кабель аккумулятора от материнской платы пинцетом.

Отогните разъём вентилятора пальцами или пинцетом.

Извлеките аккумулятор из посадочного места.

На этом этапе не должно быть сопротивления со стороны проводки. Если есть сопротивление, проверьте ещё раз и убедитесь, что ничего не натянуто.

Используйте отвертку Phillips #0, чтобы удалить шесть винтов 2 мм, крепящих вентилятор.

Используйте отвертку Phillips #0, чтобы удалить пять винтов 2 мм, крепящих радиатор.

Деформированный винт

На радиаторе показан деформированный винт, поэтому его не удалось извлечь

Отсоедините белые и чёрные антеннные кабели.

Для этого будет полезен пинцет.

Отсоедините кабели вентилятора, потянув наружу, как показано.

Осторожно поднимите радиатор вверх, используя лопатку iFixit или пальцы, вытяните вентилятор из-под радиатора.

Вентилятор можно снять, не удаляя радиатор, хотя может быть проще его снять.

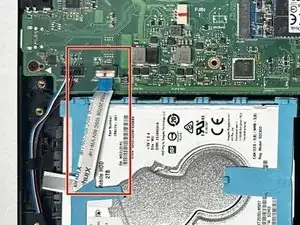

Отсоедините белый ленточный кабель от зажима разъёма с помощью металлической лопатки.

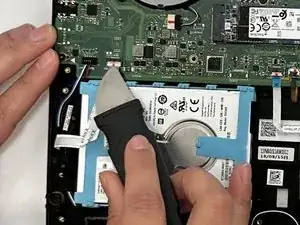

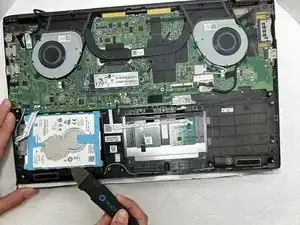

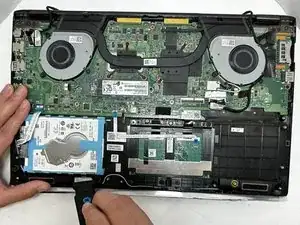

Используя металлическую лопатку, поднимите жёсткий диск и извлеките его из посадочного места.

Удалите один винт 2 мм, крепящий SSD, крестовой отверткой Phillips #0.

Вытяните SSD из его разъёма.

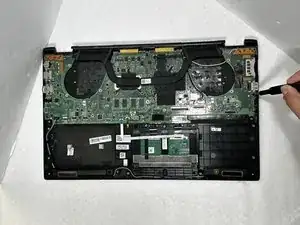

Используйте отвертку Phillips #0, чтобы удалить четыре винта 2 мм, фиксирующие материнскую плату.

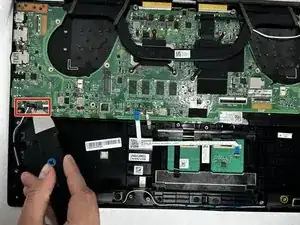

С помощью металлической лопатки поднимите силовой кабель вверх.

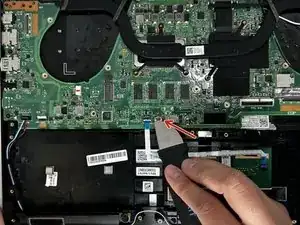

С помощью металлической лопатки поднимите оба зажима ленточных кабелей, разъединяя соединение, как в шаге 8.

Обратите внимание, что оба ленточных кабеля отсоединены от разъёма.
