Замена вентилятора модуля графики для Framework Laptop 16"

Отключите все кабели и полностью выключите ноутбук.

Если для ремонта вам понадобится лопатка, отвертка Torx T5 или крестообразная отвертка, вы можете использовать прилагаемую отвертку Framework. Используйте то, что удобнее!

Используйте ноготь, чтобы вытащить два защёлкивающихся фиксатора модуля ввода и разблокировать их.

Фиксатор покажет красный цвет, если он разблокирован.

Сдвиньте прокладку тачпада пальцами в направлении нижнего края ноутбука и отщёлкните её.

Если возникают трудности, проверьте, действительно ли соответствующий фиксатор модуля ввода разблокирован.

Поднимите прокладку тачпада с ноутбука и снимите её.

Повторите ту же процедуру для другой прокладки тачпада.

Сдвиньте тачпад пальцами в направлении нижнего края ноутбука и отключите его.

Если возникают трудности, проверьте, что фиксаторы модуля ввода действительно разблокированы.

Поднимите тачпад и снимите его.

При сборке выполните следующие действия:

Разместите тачпад в вырезе плоско, чтобы его защёлки выровнялись правильно.

Нажмите на тачпад и сдвиньте его на место так, чтобы он ровно совпадал с нижним краем ноутбука.

Клавиатура удерживается сильными магнитами. Применяйте силу постепенно, чтобы избежать резвого выстреливания клавиатуры.

Возьмитесь за две петли для вытягивания вдоль нижней части клавиатуры.

Поднимайте петли, пока магниты клавиатуры не освободятся.

Снимите клавиатуру.

При сборке убедитесь, что клавиатура правильно установлена на направляющих и ровно по краям ноутбука.

Модуль цифровой клавиатуры удерживается сильными магнитами. Применяйте силу постепенно, чтобы избежать резвого выстреливания модуля.

Возьмитесь за петлю для вытягивания в нижней части модуля цифровой клавиатуры.

Поднимайте петлю, пока магниты модуля не освободятся.

Снимите модуль цифровой клавиатуры.

При сборке убедитесь, что модуль правильно установлен на направляющих и прилегает вплотную к краям ноутбука.

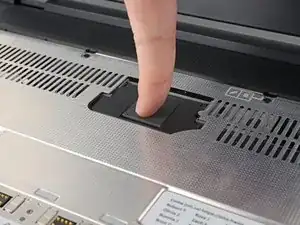

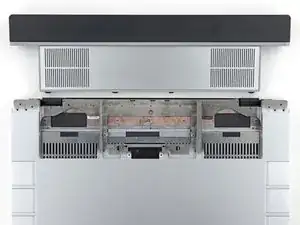

Поднимите крышку интерпозера за её чёрную петлю и зафиксируйте её в вертикальном положении.

Если установлен графический модуль, у интерпозера будет четыре винта. В противном случае — три винта.

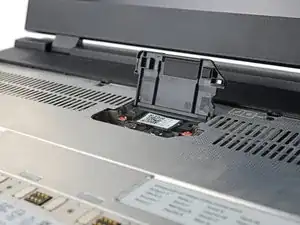

Поднимите петлю интерпозера и зафиксируйте её вертикально, чтобы получить доступ ко всем винтам.

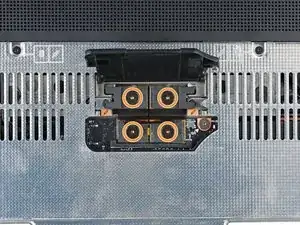

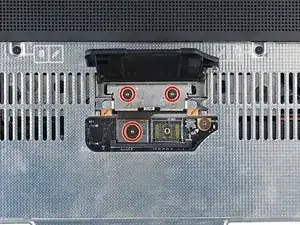

Используйте отвертку Torx T5, чтобы ослабить три захваченных винта, крепящих интерпозер.

Если у вас есть графический модуль, используйте отвертку Torx T5, чтобы ослабить четыре захваченных винта, крепящих интерпозер.

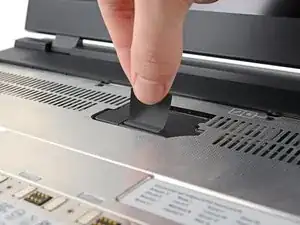

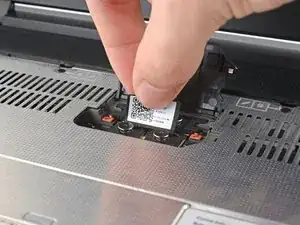

Поднимите интерпозер за петлю и снимите его.

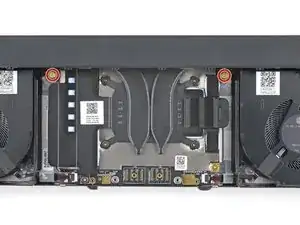

Используйте отвертку Torx T5, чтобы ослабить два захваченных винта, крепящих отсек расширения.

Закройте крышку интерпозера перед продолжением.

Закройте ноутбук и переверните его.

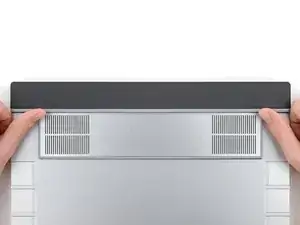

Выдвиньте отсек расширения из ноутбука и снимите его.

Отсек должен легко выскользнуть. Если вы чувствуете сопротивление, проверьте, что винты, удерживающие его, полностью ослаблены.

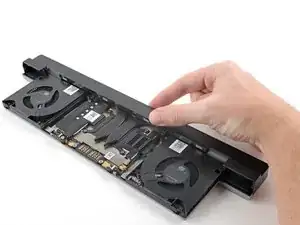

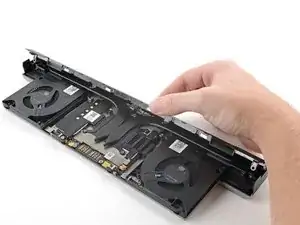

Переверните графический модуль так, чтобы вентиляторы были обращены к вам.

Используйте отвертку Torx T5, чтобы снять четыре винта длиной 3.6 мм, крепящие крышку графического модуля:

Два винта на плоской поверхности модуля рядом с вентиляторами.

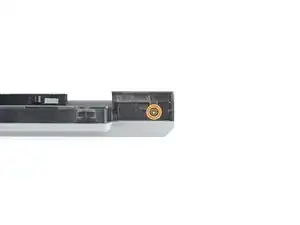

Два винта на тонком краю модуля, около концов. Вам нужно будет перевернуть модуль на его задний край, чтобы добраться до них.

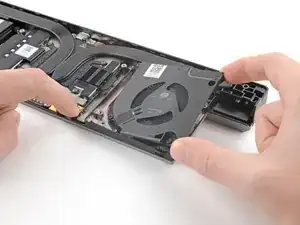

Поднимите крышку графического модуля пальцами с отсека расширения и снимите её.

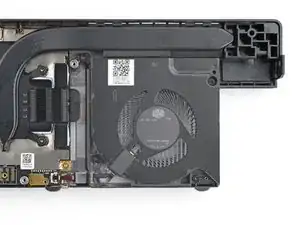

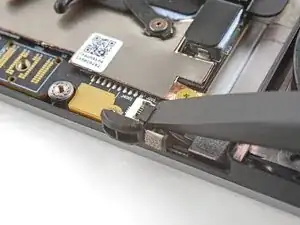

Используйте плоский конец лопатки или чистый ноготь, чтобы приподнять и освободить фиксирующую защёлку на ZIF‑разъёме вентилятора ZIF connector.

Используйте пинцет или пальцы, чтобы захватить коричневую тянущую бирку и выдвинуть кабель вентилятора прямо из разъёма.

Используйте отвертку Torx T5, чтобы ослабить четыре невыворачивающихся винта, фиксирующих вентилятор.

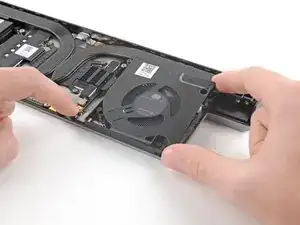

Одной рукой прижмите кабель вентилятора к модулю.

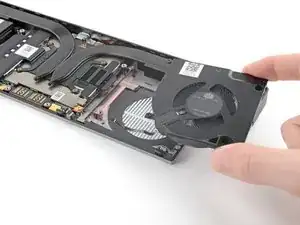

Другой рукой извлеките вентилятор из корпуса, убедившись, что кабель проходит через его паз.

Снимите вентилятор.
