Замена сенсорной панели ноутбука Framework 16"
Используйте это руководство для замены сенсорной панели или модуля сенсорной панели в вашем ноутбуке Framework 16".
Обратите внимание: ноутбук, используемый в этом руководстве, имеет общее устройство с одной клавиатурой US, одним модулем цифровой клавиатуры и двумя прокладками сенсорной панели. Ваше устройство может отличаться, но процедура должна оставаться такой же.
Шаг 1
Отключите все кабели и полностью выключите ноутбук.
Если для ремонта вам понадобится лопатка, отвертка Torx T5 или крестовая отвертка, вы можете использовать прилагаемую отвертку Framework. Используйте тот инструмент, который подходит вам лучше всего!
Шаг 2

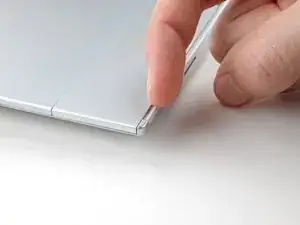

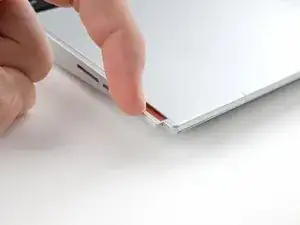

Используйте ноготь, чтобы вытянуть два зажима модуля ввода и разблокировать их.

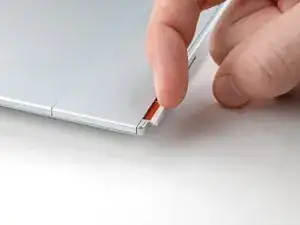

Зажим будет красным, если он разблокирован.
Шаг 3

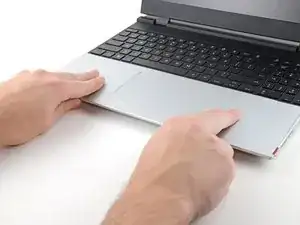

Используйте пальцы, чтобы сдвинуть сенсорную панель к нижнему краю ноутбука и отключить её.
Если у вас возникли трудности, проверьте, правильно ли разблокированы зажимы модуля ввода.
Поднимите сенсорную панель и удалите её.
При сборке выполните следующее:
Уложите сенсорную панель плоско на её вырез, чтобы её зажимы были правильно выровнены.
Нажмите на сенсорную панель и сдвиньте её на место так, чтобы она была выровнена с нижним краем ноутбука.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт не пошёл по плану? Попробуйте провести базовую диагностику или обратитесь за помощью в наше сообщество ответов.
