Замена вентилятора Lenovo Yoga 910-13IKB
Lenovo Yoga 910-13IKB — это универсальный ноутбук с функциями планшета. В этом руководстве показаны все шаги, необходимые для замены вентилятора, который со временем выйдет из строя или перестанет работать из-за износа при регулярном использовании. Вентилятор — важный компонент, охлаждающий центральный процессор во время работы ноутбука. Если вентилятор бесшумен, воздух у вентиляционных отверстий не движется или ноутбук особенно нагревается, вероятно, пора заменить вентилятор. Процесс замены можно выполнить без специальных технических навыков, потребуется лишь немного терпения.
Шаг 1
Переверните ноутбук и снимите десять винтов Torx T5 по периметру нижней панели с помощью отвертки Torx T5.
Снимите заднюю панель с устройства, чтобы получить доступ к компонентам.
Шаг 2
Удалите четыре винта Phillips #0 длиной 3 мм, фиксирующие аккумулятор.
Шаг 3
Отключите кабель аккумулятора от разъёма на материнской плате, аккуратно потянув его в сторону аккумулятора. Для подъёма защёлки может понадобиться лопатка.
Тяните параллельно аккумулятору, не поднимайте прямо вверх.
Тяните равномерно по ширине кабеля, чтобы ни одна жила не перегрузилась.
Поднимите и извлеките аккумулятор.
Шаг 4
Отвинтите винт, крепящий плату SSD, с помощью отвертки Phillips #0.

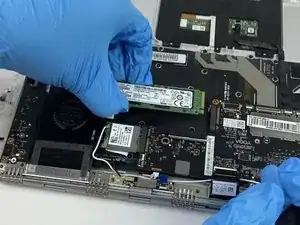

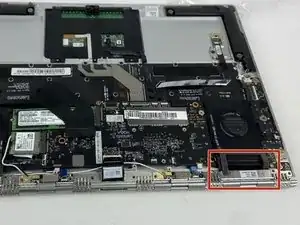

Потяните модуль SSD прямо вправо, пока он не выйдет из посадочного места, и снимите его.
Шаг 5

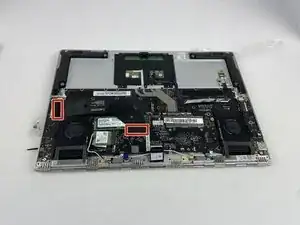

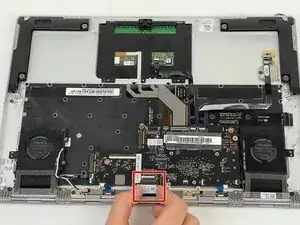

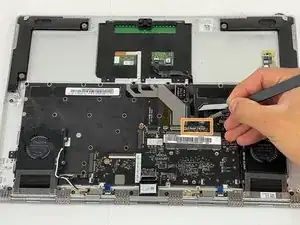

Поднимите маркированную защёлку и снимите ленточный кабель, соединяющий USB-порты с материнской платой, аккуратно оттянув его.
Будьте осторожны при отсоединении кабелей — разъём легко повредить.
Шаг 6

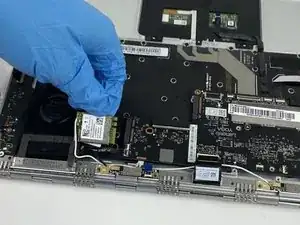

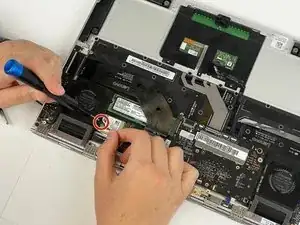

Отверните единственный винт 1 мм слева от модуля Wi‑Fi с помощью отвертки Phillips #0.

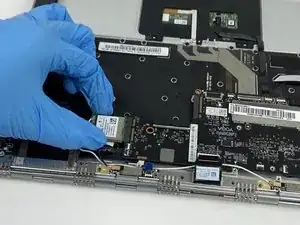

Удалите модуль Wi‑Fi, аккуратно потянув его влево.
Шаг 7

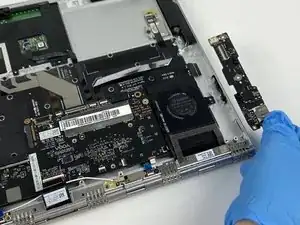

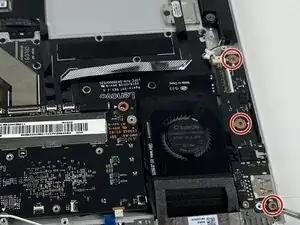

Отвинтите три винта 1 мм на правой плате USB с помощью отвертки Phillips #0.

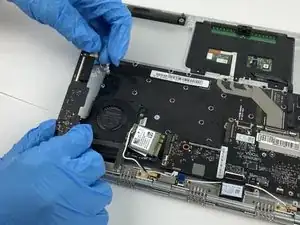

Снимите правую плату USB, поддев и вытащив её вверх и наружу.
Шаг 8

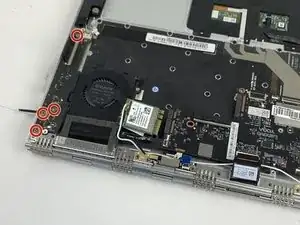

Отвинтите четыре винта 1 мм на левой плате USB с помощью отвертки Phillips #0.
Снимите левую плату USB, поддев и вытащив её вверх и наружу.
Шаг 9

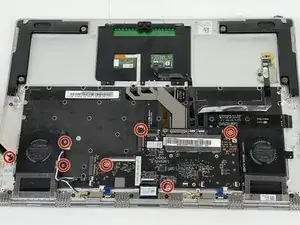

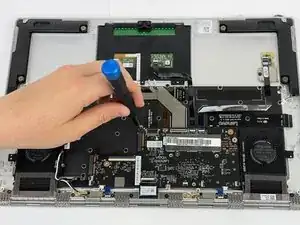

Удалите семь винтов 1 мм с материнской платы с помощью отвертки Phillips #0.
Шаг 10

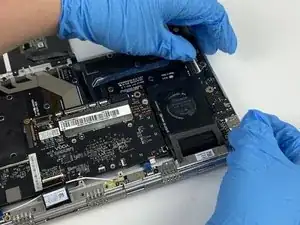

Аккуратно потяните полосу заднего разъёма на себя — это безопасно её отключит.
Отключите две верхние полосы-разъёмы с помощью пинцета, отщёлкнув верхнюю защёлку.
Остерегайтесь не порвать полосы или детали.
Шаг 11

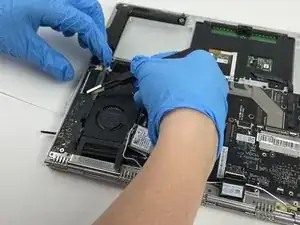

Аккуратно отогните клейкую ленту, прикрепляющую вентилятор к петле.
Будьте очень осторожны с портами при снятии, чтобы не повредить другие элементы.
Шаг 12

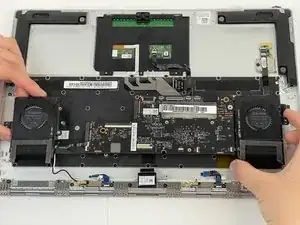

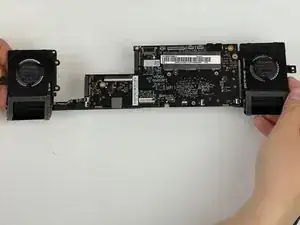

Снимите материнскую плату с вентилятором, потянув их от петли вверх и в сторону.
Шаг 13

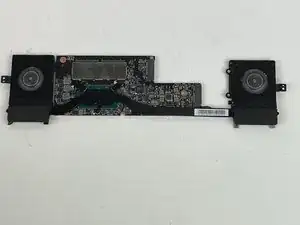

Переверните компонент на другую сторону.
Шаг 14

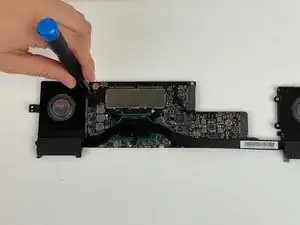

Удалите три винта 1 мм с помощью отвертки Phillips #0.
Шаг 15

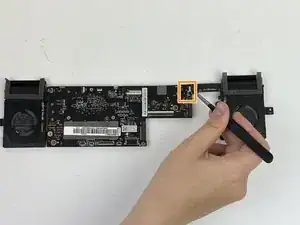

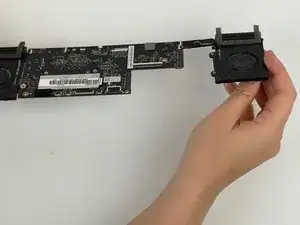

Поднимите левую защёлку и снимите полосу-разъём.
Поднимите две правые защёлки и снимите полосу-разъём.
Может быть полезно использовать пинцет или лопатку.
Шаг 16

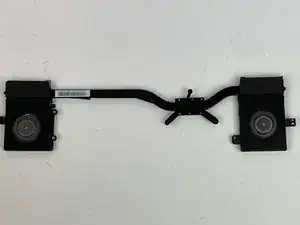

Поднимите компонент вентилятора вверх и от материнской платы.
Заключение
Для сборки устройства выполните шаги 1–8 в обратном порядке.
