Замена материнской платы Lenovo Yoga 920-13IKB

Переверните устройство, чтобы получить доступ к винтам на задней крышке.

Открутите десять винтов Torx T5 длиной 5 мм на задней крышке, чтобы ослабить её.

Подденьте заднюю крышку инструментом для вскрытия iFixit и приподнимите её.

Поднимите крышку рукой, чтобы освободить защёлку, фиксирующую центральную часть крышки.

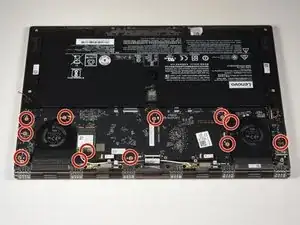

Открутите двенадцать винтов Phillips #00 длиной 5 мм, чтобы ослабить материнскую плату.

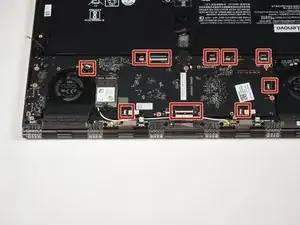

Отогните десять плоских разъёмов, крепящих материнскую плату, с помощью инструмента для вскрытия iFixit, чтобы освободить плату.

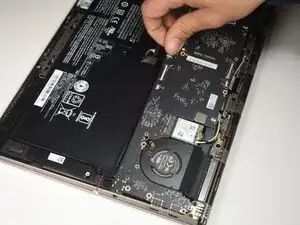

Извлеките шлейфы из разъёмов с помощью пинцета iFixit, чтобы полностью освободить материнскую плату.

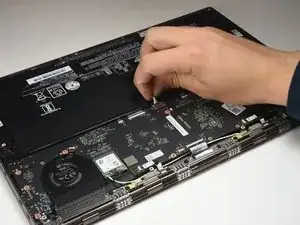

Отключите аккумулятор, вытянув группу шлейфов из верхней части материнской платы.

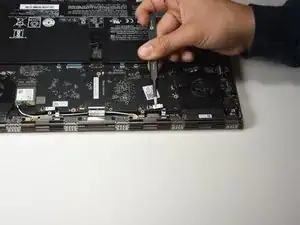

Отключите красный и чёрный провода от материнской платы с помощью пинцета iFixit.

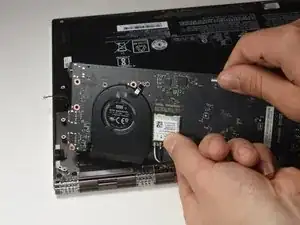

Приподнимите материнскую плату параллельно петлям устройства.

Осторожно потяните плату в сторону от проёмов портов USB-C и аудиоразъёма, чтобы извлечь её из корпуса.

Не вытягивайте материнскую плату полностью, пока не отключите зелёную AC-плату.

Отключите зелёную AC-плату, подключённую к материнской плате, вытянув её руками.

Переверните материнскую плату, чтобы получить доступ к задней стороне.

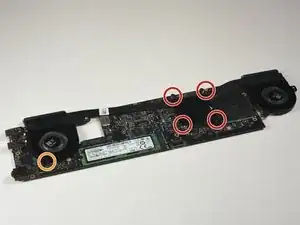

Открутите четыре винта JIS #00 длиной 3 мм с помощью отвёртки.

Открутите один винт Phillips #00 длиной 3 мм с помощью отвёртки.

После удаления с материнской платы винты остаются прикреплёнными к динамику.

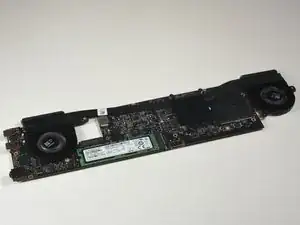

Отделите вентиляторы от материнской платы, чтобы изолировать её для замены.
