Замена материнской платы Lenovo Yoga 910-13IKB

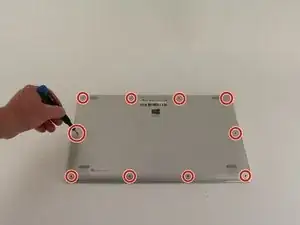

Переверните ноутбук и извлеките десять винтов Torx T5 по периметру нижней крышки с помощью отвертки Torx T5.

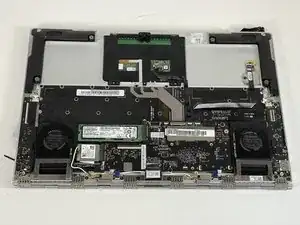

Снимите заднюю панель с устройства, чтобы получить доступ к компонентам.

Снимите четыре винта Phillips #0 длиной 3 мм, удерживающие аккумулятор на месте.

Отключите кабель питания аккумулятора от разъёма на материнской плате, осторожно потянув его в сторону аккумулятора. Может потребоваться лопатка, чтобы приподнять защёлку.

Тяните параллельно аккумулятору, а не вверх.

Тяните равномерно по ширине кабеля, чтобы ни одна отдельная жила не подвергалась чрезмерному напряжению.

Поднимите аккумулятор и извлеките его.

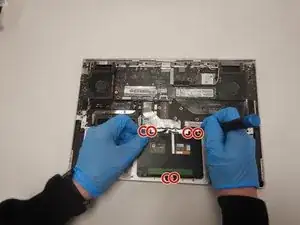

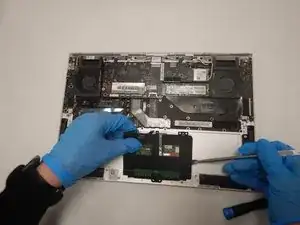

С помощью отвертки Phillips #0 снимите все шесть винтов, крепящих тачпад к устройству.

Найдите ленточный кабель — чёрную связку проводов, подключённую к тачпаду, и поднимите верхнюю часть разъёма ленточного кабеля в вашу сторону.

Осторожно приподнимите тачпад и извлеките его из устройства.

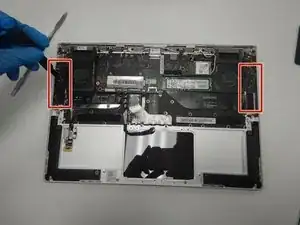

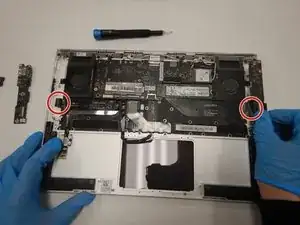

Снимите винты, крепящие порты USB по обеим сторонам устройства, с помощью отвертки Phillips #0.

Отсоедините оба ленточных кабеля, подключенных к каждому порту USB, с помощью клиновидного инструмента, затем отсоедините порты USB.

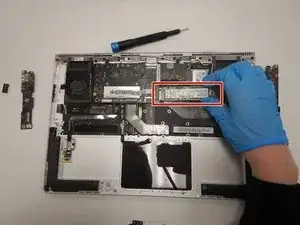

Снимите винты, крепящие модуль SSD, с помощью отвертки Phillips #0.

Потяните модуль SSD прямо вправо, пока он не выйдет из своего разъёма, чтобы извлечь его.

Микросхема накопителя выше него (дальше от вас) также может быть отсоединена, потянув её прямо вправо, пока она не защёлкнется и не выйдет.

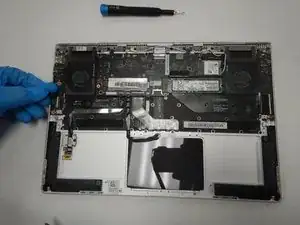

Снимите четыре винта, крепящие оба вентилятора, и заднюю соединительную планку (длинную металлическую полоску, находящуюся дальше всего от вас с ввинченными в неё винтами) с помощью отвертки Phillips #0.

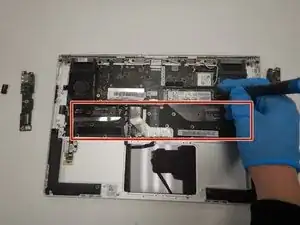

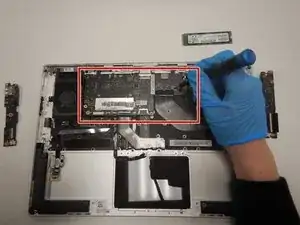

Снимите винты, крепящие материнскую плату, с помощью отвертки Phillips #0.

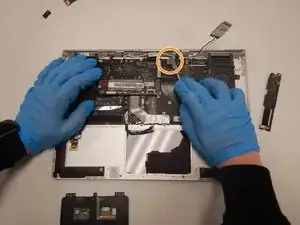

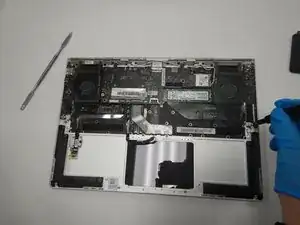

Снимите заднюю соединительную планку, используя лопатку или пластиковый инструмент для вскрытия, чтобы поддеть её и отцепить от устройства.

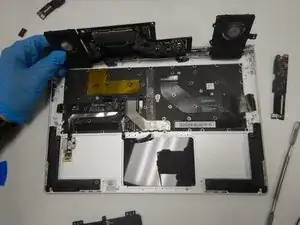

После снятия задней соединительной планки приподнимите материнскую плату и извлеките её из устройства.
