Замена аудиоразъёма Lenovo Yoga 920-13IKB

Переверните устройство, чтобы получить доступ к винтам на задней крышке.

Удалите десять винтов Torx T5 длиной 5 мм на задней крышке, чтобы ослабить крышку.

Подденьте заднюю крышку инструментом для вскрытия, чтобы приподнять её.

Поднимите крышку рукой, чтобы освободить защёлку, удерживающую центр крышки на месте.

Удалите двенадцать винтов Phillips #00 длиной 5 мм, чтобы ослабить материнскую плату.

Отогните десять плоских разъёмов, удерживающих материнскую плату, с помощью инструмента для вскрытия, чтобы освободить материнскую плату.

Вытяните ленточные кабели из открытых разъёмов пинцетом, чтобы освободить материнскую плату.

Отключите аккумулятор, вытащив группу ленточных проводов из верхней части материнской платы.

Отсоедините красный и чёрный провода от материнской платы пинцетом.

Поднимите материнскую плату параллельно петле устройства.

Осторожно оттяните от вырезов для портов USB-C и аудиоразъёма, чтобы вынуть материнскую плату из корпуса устройства.

Не вытягивайте материнскую плату полностью, пока не будет отключена зелёная плата питания переменного тока.

Отключите зелёную плату питания переменного тока, вставленную в материнскую плату, вытащив её руками.

Переверните материнскую плату, чтобы получить доступ к её тыльной стороне.

Удалите четыре винта JIS #00 длиной 3 мм с помощью отвертки.

Удалите один винт Phillips #00 длиной 3 мм с помощью отвертки.

Винты остаются прикреплёнными к динамику при снятии с материнской платы.

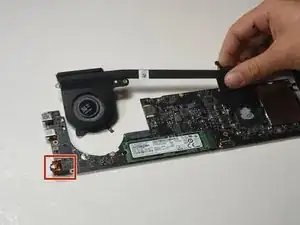

Отделите вентиляторы от материнской платы, чтобы изолировать её для замены.

Замените материнскую плату, чтобы заменить аудиоразъём.
