Замена трекпада Lenovo Yoga 900-13ISK
В этом руководстве показано, как заменить трекпад в 13-дюймовом Lenovo Yoga 900 (900-13ISK). Трекпад выполняет роль мыши, позволяя пользователю перемещать курсор по экрану и выполнять щелчки для взаимодействия с интерфейсом компьютера. Типичные признаки неисправного трекпада: отсутствие регистрации щелчков, дрейф курсора или многократная регистрация одного щелчка. Если курсор не реагирует на движения по трекпаду и щелчки не регистрируются, перед заменой проверьте, не отключён ли трекпад в настройках компьютера.
Обязательно отключите питание и полностью выключите устройство перед началом работ.
Шаг 1
Используя отвертку Torx T5, выкрутите десять винтов 5.5 мм на задней крышке ноутбука.
Шаг 2
Используйте лопатку, чтобы поддеть заднюю крышку у петель ноутбука.
Вокруг периметра крышки находятся пластиковые защёлки, крепящие заднюю панель. Их потребуется отщёлкнуть при снятии крышки.
Используйте пальцы, чтобы полностью снять заднюю крышку.
Шаг 3
Выкрутите пять винтов 3.6 мм, крепящих батарею, отверткой Phillips #00.
Шаг 4
Возьмите нижние углы батареи и осторожно потяните батарею, пока кабель не отсоединится от разъёма на материнской плате.
При сборке используйте пластиковую лопатку, чтобы вставить кабель батареи в разъём на нижней стороне материнской платы. Это будет проще сделать до установки винтов.
Шаг 5

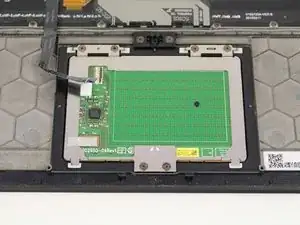

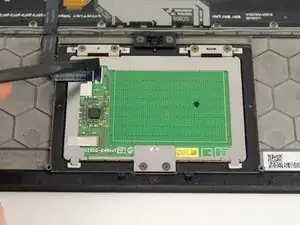

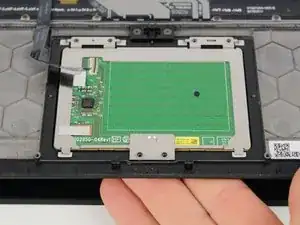

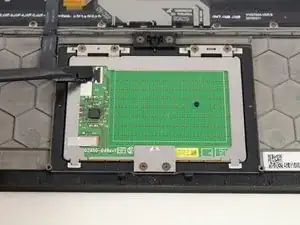

Используйте лопатку, чтобы поднять чёрный откидной язычок ZIF-разъёма на трекпаде.
Шаг 6

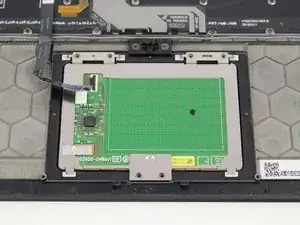

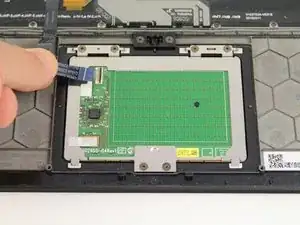

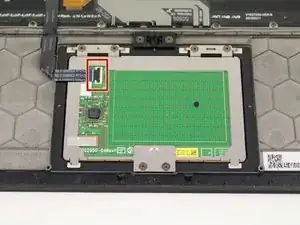

Аккуратно вытащите кабель из разъёма пальцами.
Шаг 7

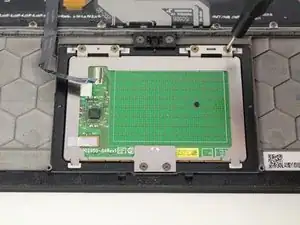

Выкрутите шесть винтов 2.2 мм, крепящих трекпад, отверткой Phillips #00.
Шаг 8

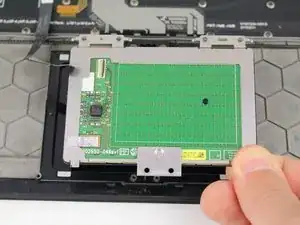

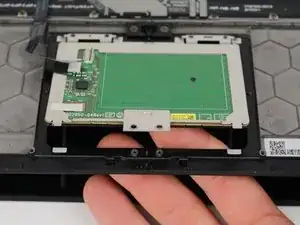

Подтолкните трекпад снизу, слегка приоткрыв ноутбук и приложив давление со стороны клавиатуры.
Снимите трекпад.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
