Замена модуля Wi‑Fi в Lenovo Yoga 910-13IKB

Переверните ноутбук и с помощью отвертки Torx T5 отвинтите десять винтов Torx T5 по периметру нижней панели.

Снимите заднюю панель с устройства, чтобы получить доступ к компонентам.

Снимите четыре винта Phillips #0 длиной 3 мм, крепящие аккумулятор.

Отключите кабель аккумулятора от разъёма на материнской плате, аккуратно потянув его в сторону аккумулятора. Для подъёма запорной планки может потребоваться лопатка.

Тяните параллельно аккумулятору, а не вверх.

Тяните равномерно за ширину кабеля, чтобы ни одна отдельная жила не была чрезмерно натянута.

Поднимите аккумулятор и извлеките его.

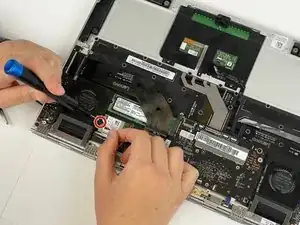

Выверните один винт 1 мм слева от модуля Wi‑Fi с помощью отвертки Phillips #0.

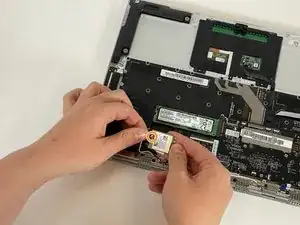

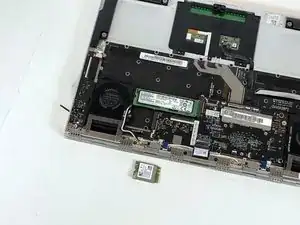

Аккуратно извлеките модуль Wi‑Fi из посадочного разъёма на материнской плате.

Он всё ещё подключён к коаксиальным кабелям, поэтому не вырывайте его — эти соединения могут повредиться.

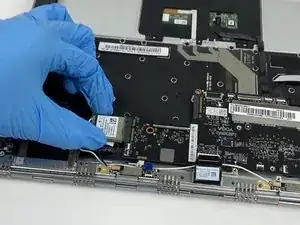

Отсоедините белый провод, подключённый к модулю Wi‑Fi, приложив лёгкое усилие.

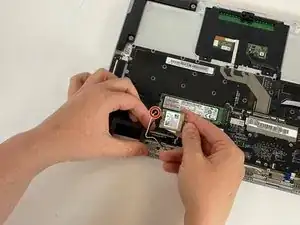

Отсоедините чёрный провод, приложив лёгкое усилие.
