Замена USB-портов Lenovo Yoga 910-13IKB

Перед началом убедитесь, что ваш ноутбук выключен и отключен от сети.

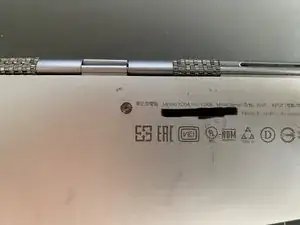

Переверните ноутбук и открутите десять винтов Torx T5 по периметру нижней панели.

Снимите панель.

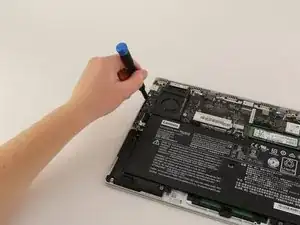

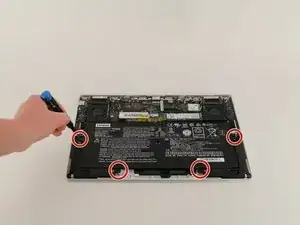

Используйте крестовую отвертку для удаления четырех винтов M2 x 1,7 мм, фиксирующих аккумулятор к ноутбуку.

Удалите аккумулятор.

Удалите шесть винтов, которые крепят тачпад к устройству.

Используйте лопатку, чтобы отключить разъем шлейфа от тачпада.

Удалите тачпад, используя лопатку.

Используйте крестовую отвертку, чтобы удалить шесть винтов, крепящих USB-порты с обеих сторон устройства.

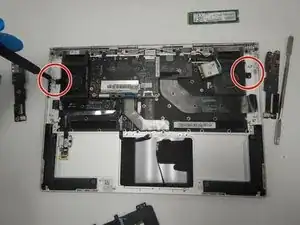

Отсоедините оба шлейфа, прикрепленных к каждому USB-порту, с помощью лопатки, затем отсоедините USB-порты.

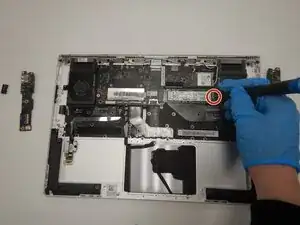

Используйте небольшую крестовую отвертку, чтобы удалить один винт, который крепит SSD к материнской плате.

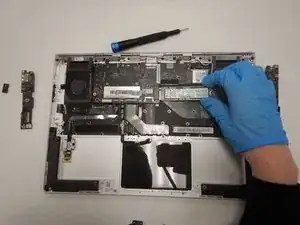

Сдвиньте SSD из порта на материнской плате.

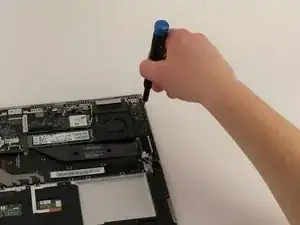

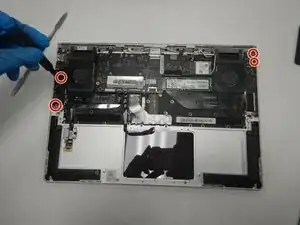

Используйте небольшую крестовую отвертку, чтобы удалить четыре винта от вентиляторов.

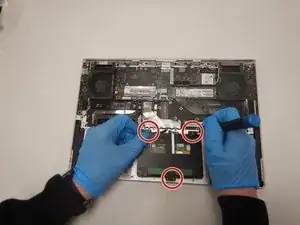

Снимите заднюю соединительную ленту с помощью лопатки.

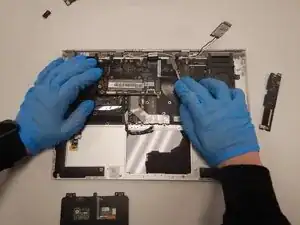

Удалите вентиляторы.

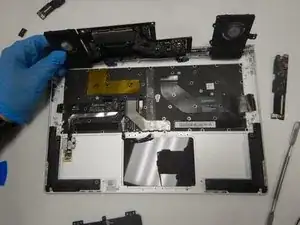

Теперь должна остаться только нижняя панель.

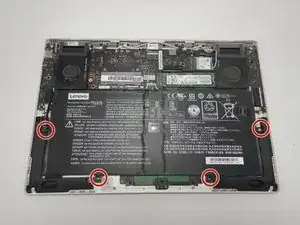

Удалите четыре винта Phillips #0 длиной 3 мм, крепящих аккумулятор на месте.

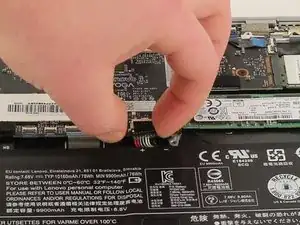

Отключите кабель аккумулятора от его разъема на материнской плате, аккуратно потянув его к аккумулятору. Может потребоваться лопатка, чтобы поднять крышку.

Тяните параллельно аккумулятору, а не вертикально.

Равномерно тяните за ширину кабеля, чтобы никакой отдельный провод не подвергался чрезмерному напряжению.

Поднимите аккумулятор.

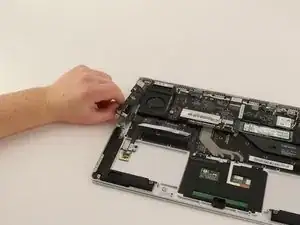

Удалите пять винтов JIS #00 длиной 3 мм, крепящих массив портов на месте.

Поднимите крышку над разъемом шлейфа и аккуратно вытяните шлейф.

Поднимите компонент и удалите его.

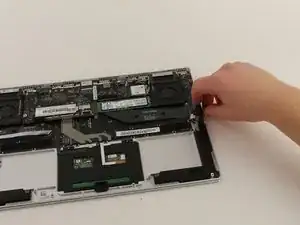

Повторите ту же процедуру с противоположной стороны, поднимая крышку разъема и вытаскивая шлейф на место.

Поднимите набор портов и удалите его из устройства.
