Замена SSD в Lenovo Yoga 910-13IKB
Время загрузки и скорость чтения/записи устройств напрямую зависят от накопителя в вашем устройстве. Со временем производительность накопителя может снизиться; в крайних случаях он может быть повреждён. Также возможно, что объёма хранилища недостаточно для ваших нужд, поэтому вы можете захотеть заменить его на накопитель большей ёмкости. Для тех, кто собирается заменить или обновить хранилище в Lenovo Yoga 910-13IKB, производитель упростил процедуру; для этой замены потребуется только JIS #00 отвёртка.
Шаг 1
Перед началом убедитесь, что ноутбук выключен и отсоединён от сети.
Переверните ноутбук и удалите десять винтов Torx T5 по периметру нижней крышки.
Снимите крышку.
Шаг 2
С помощью крестовой отвёртки удалите четыре винта M2 x 1.7 мм, фиксирующие аккумулятор в корпусе.
Снимите аккумулятор.
Шаг 3
Снимите шесть крестовых винтов, крепящих трекпад к корпусу.
Используйте лопатку, чтобы отсоединить шлейфовый разъём от трекпада.
Снимите трекпад с помощью лопатки.
Шаг 4
С помощью крестовой отвёртки удалите шесть винтов, крепящих USB‑порты с обеих сторон устройства.
Отсоедините оба шлейфа, подключённых к каждому USB‑порту, с помощью лопатки, затем снимите USB‑порты.
Шаг 5
С помощью маленькой крестовой отвёртки удалите все одиночные винты, фиксирующие плату SSD к материнской плате.
Выдвиньте модуль SSD из разъёма на материнской плате.
Шаг 6
С помощью маленькой крестовой отвёртки отвинтите четыре винта, крепящие вентиляторы.
Снимите заднюю соединительную планку, используя лопатку, поддев её от корпуса.
Снимите вентиляторы.
Теперь должен остаться только нижний кожух.
Шаг 7
Удалите 3 мм винт JIS #00, удерживающий накопитель на месте.
Шаг 8

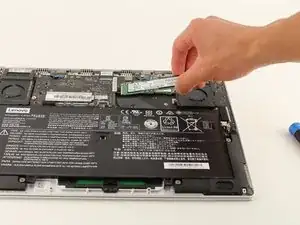

Лёгким движением подтяните накопитель вверх и аккуратно извлеките его из разъёма.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
