Замена считывателя отпечатков пальцев Lenovo Yoga 910-13IKB
Следуйте этому руководству, чтобы заменить считыватель отпечатков пальцев в вашем Lenovo Yoga 910-13IKB. Если вы убедились, что палец, которым пытаетесь войти, был правильно зарегистрирован и считыватель чист от жира или загрязнений, но устройство продолжает неправильно распознавать палец, возможно, его необходимо заменить. Хотя эта замена является одной из более длительных по времени для этого устройства, она по-прежнему быстрая и простая в выполнении и требует только отвертки JIS #00.
Шаг 1
Перед началом работы обязательно выключите ноутбук и отключите его от сети.
Переверните ноутбук и удалите десять винтов Torx T5 по периметру нижней панели.
Снимите панель.
Шаг 2
Используйте крестовую отвертку, чтобы снять четыре винта M2 x 1.7 мм, крепящие батарею к ноутбуку.
Снимите батарею.
Шаг 3
Снимите шесть винтов с крестообразной головкой, которые прикрепляют трекпад к устройству.
Используйте лопаточку, чтобы отсоединить штекер ленточного кабеля от трекпада.
Снимите трекпад с помощью лопаточки.
Шаг 4
Используйте крестовую отвертку, чтобы снять шесть винтов, крепящих USB-порты по обеим сторонам устройства.
Отсоедините оба ленточных кабеля, подключенных к каждому USB-порту, с помощью лопаточки, затем снимите USB-порты.
Шаг 5
Используйте небольшую крестовую отвертку, чтобы снять единственный винт, фиксирующий модуль SSD на материнской плате.
Выдвиньте модуль SSD из разъема на материнской плате.
Шаг 6
Используйте небольшую крестовую отвертку, чтобы снять четыре винта с вентиляторов.
Снимите заднюю соединительную планку, поддев её лопаточкой, чтобы отщелкнуть от устройства.
Снимите вентиляторы.
Теперь должен остаться только нижний кожух.
Шаг 7
Снимите четыре винта Phillips #0 длиной 3 мм, удерживающие батарею на месте.
Шаг 8
Отключите кабель батареи от разъема на материнской плате, аккуратно потянув его в сторону батареи. Может понадобиться лопаточка, чтобы приподнять фиксирующую заглушку.
Тяните параллельно батарее, а не вверх.
Тяните равномерно по ширине кабеля, чтобы ни одна отдельная жила не подвергалась чрезмерному напряжению.

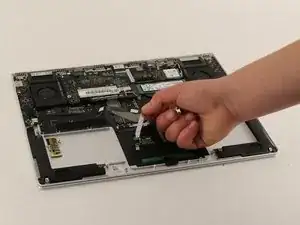

Поднимите батарею и выньте её.
Шаг 9

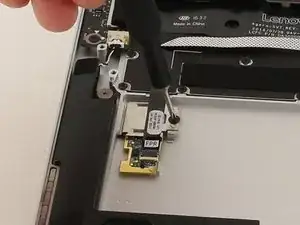

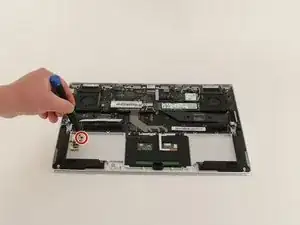

Снимите один винт JIS #00 длиной 3 мм с правой стороны серебристого компонента.
Шаг 10

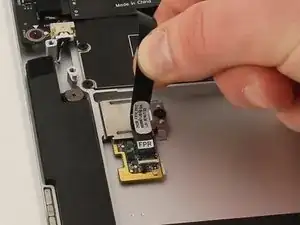

Аккуратно потяните ленточный кабель вверх, чтобы отсоединить его от металлического кожуха.
Шаг 11

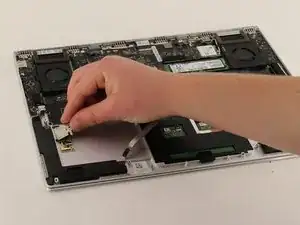

Поднимите металлический кожух и отложите его. Этот компонент удерживает считыватель на месте.
Левая сторона компонента заправлена под край корпуса, поэтому поднимайте с правой стороны компонента.
Шаг 12

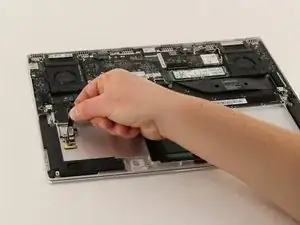

Удалите считыватель отпечатков пальцев с его места.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
