Замена вентилятора Lenovo ThinkPad P51s
В ThinkPad P51s используется компактный узел охлаждения, состоящий из одного центробежного вентилятора, соединённого тепловой трубкой с радиатором. Со временем накопление пыли, изношенные подшипники или длительная термическая нагрузка могут вызвать повышенный шум вентилятора, его постоянную работу на полной скорости или полную остановку. Когда вентилятор не может эффективно охлаждать процессор и графический чип, ноутбук может снижать производительность, перегреваться или внезапно выключаться, чтобы предотвратить повреждение аппаратуры.
Перед началом ремонта полностью выключите ноутбук, отключите адаптер питания и извлеките внешнюю батарею, чтобы обесточить систему. Внутренний вентилятор расположен под нижней крышкой и частично под радиатором, поэтому при разборке следует внимательно обращаться с гибкими шлейфами и соседними компонентами. Если вентилятор заклинил или лезвия задевают внутри корпуса, не прикладывайте усилий — лопатки легко ломаются.
Это руководство проведёт вас через безопасный доступ, снятие и замену внутреннего вентилятора. Для наилучшего результата рекомендуется очистить ребра радиатора и нанести свежую термопасту, если у ноутбука серьёзные тепловые проблемы или он не обслуживался несколько лет.
Шаг 1

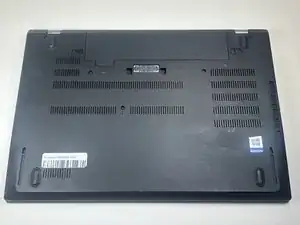

Переверните ноутбук так, чтобы снизу был направлен вверх.
Разместите его на мягкой ткани, чтобы не поцарапать крышку.
Шаг 2

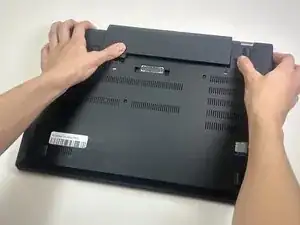

Сдвиньте оба фиксатора наружу, используя большие пальцы.
Удерживайте правый фиксатор в открытом положении правым большим пальцем. Левой рукой вытолкните батарею из посадочного места в слоте.
После отделения используйте обе руки, чтобы полностью вытащить батарею.
Шаг 3

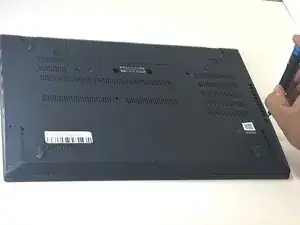

Используйте крестовую отвёртку Phillips #00, чтобы ослабить все семь захваченных винтов, фиксирующих нижнюю крышку.
Не пытайтесь вынимать захваченные винты. Они должны оставаться в нижней крышке.
Шаг 4

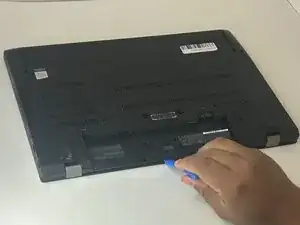

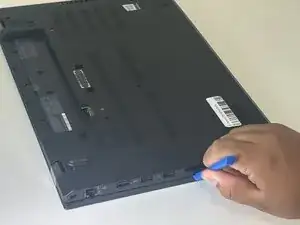

Вставьте пластиковый инструмент для открытия iFixit в зазор вдоль одного края ноутбука.
Осторожно проведите им по периметру, чтобы отщёлкнуть защёлки.
Работайте медленно и не выкручивайте инструмент, чтобы не треснуть крышку или не деформировать рамку.
Снимите крышку после того, как все защёлки освободятся.
Металлические инструменты могут треснуть пластиковые защёлки — используйте только пластиковые лопатки.
Шаг 5

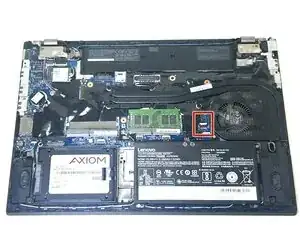

Кабель вентилятора — это небольшой многожильный разъём, проложенный вдоль платы — проследите его перед снятием.
Вытяните разъём вентилятора прямо из гнезда на материнской плате.
Если разъём трудно вытянуть из гнезда, используйте наконечник лопатки, чтобы осторожно подталкивать поочерёдно стороны разъёма, «шагая» им из гнезда.
Не тяните за провода — держитесь только за корпус разъёма.
Шаг 6

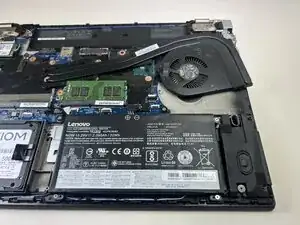

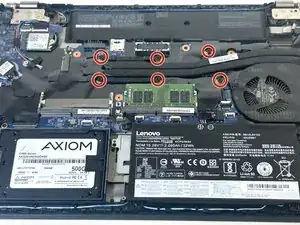

Используйте крестовую отвёртку Phillips #00, чтобы отвинтить шесть крепёжных винтов вентилятора, пока они не станут свободно вращаться.
Эти винты захвачены и не выйдут из кронштейна вентилятора. Не пытайтесь выдёргивать их — просто полностью ослабьте перед подниманием вентилятора.

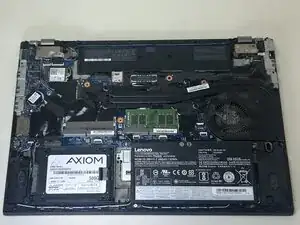

Наклоните вентилятор немного в сторону радиаторных пластин и выньте его из ноутбука.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
