Замена крышки нижней части Lenovo ThinkPad P50s

Ноутбуки

Крышка нижней части защищает компоненты внутри Lenovo ThinkPad P50s, такие как жесткий диск, материнская плата, термальный вентилятор и др. Если вам нужно получить доступ к внутренним компонентам или если ваша крышка нижней части повреждена и требует замены, следуйте этой инструкции.

Прежде чем начать, отключите встроенный аккумулятор и извлеките микро-SIM-карту, если она есть в устройстве. Здесь есть ссылка с инструкциями, как это сделать на странице 123. Убедитесь, что ноутбук выключен, и отключите адаптер питания переменного тока.

Шаг 1

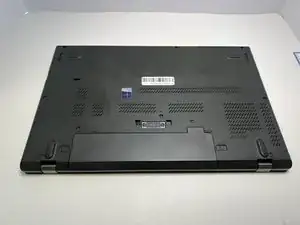

Переверните устройство так, чтобы нижняя часть была направлена к вам.

Шаг 2

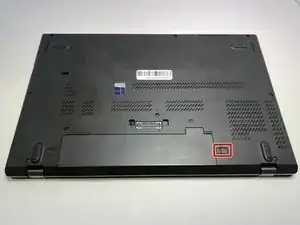

Используйте большой палец, чтобы выдвинуть правую кнопку блокировки наружу.

Шаг 3

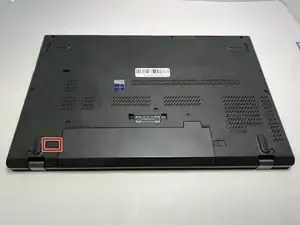

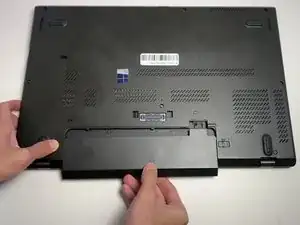

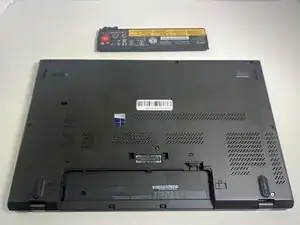

Сдвиньте левую кнопку блокировки наружу большим пальцем, одновременно выдвигая аккумулятор другой рукой.

При замене аккумулятора убедитесь, что разъемы правильно выровнены.

Вы можете услышать щелчок, когда аккумулятор будет полностью установлен, и блокировка зафиксируется.

Шаг 4

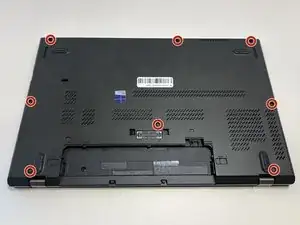

Используйте отвертку Phillips #00, чтобы открутить восемь защитных винтов диаметром 2 мм.

Эти винты не нужно полностью откручивать; вы сможете снять крышку нижней части, как только они будут ослаблены.

Шаг 5

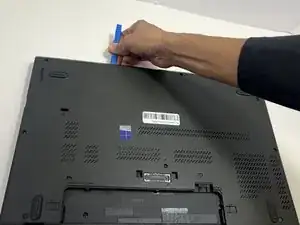

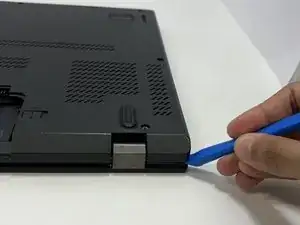

С помощью пластикового инструмента для открывания приподнимите крышку нижней части.

Пройдитесь открывающим инструментом вдоль края ноутбука, чтобы освободить защелки.

Возможно, вам потребуется использовать инструменты для открытия, чтобы удерживать защелки открытыми, так как крышка надежно крепится и склонна защелкиваться на место.

Шаг 6

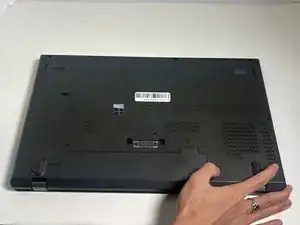

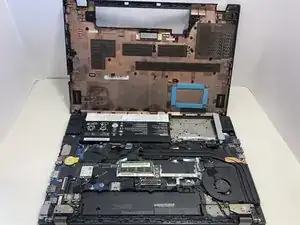

Снимите крышку нижней части с ноутбука.

Заключение

Для сборки вашего устройства следуйте этим инструкциям в

Перевод руководства с ifixit.com
